Гильза ГСИ-н 4,0-6,0 (100 шт) | UGL21-006-03 IEK

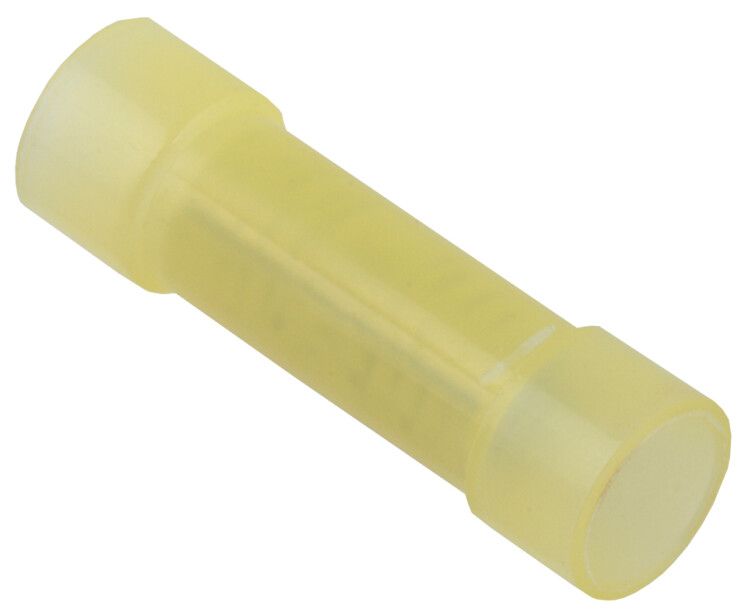

Гильза соединительная обжимная ГСИ-н 4,0-6,0 от бренда IEK - это надёжный стыковой соединитель из лужёной меди с полиамидной изоляцией, предназначенный для соединения многожильных медных проводов сечением 4–6 мм2 методом опрессовки. Упакованы по 100 штук, подходят для постоянной эксплуатации в электроустановках до 380 В.

Назначение и область применения

Гильза соединительная обжимная ГСИ-н 4,0-6,0 используется для создания прочного и долговечного электрического соединения между двумя концами медных проводов. Применяется там, где требуется надёжный контакт без сварки или пайки - например, при монтаже распределительных щитов, подключении силовых кабелей на объектах ЖКХ, промышленном оборудовании, системах освещения и автоматизации.

Технические характеристики

• Номинальное сечение провода: 4–6 мм2 - подходит для многожильных медных жил этого диапазона;
• Материал гильзы: медь, лужёная - обеспечивает хорошую проводимость и устойчивость к окислению;
• Изоляция: полиамид (PA) - защищает от механических повреждений и влаги, не выгорает при нагреве;
• Тип соединения: стыковой - соединяет два провода конец в конец;
• Форма: длинная - позволяет равномерно распределить усилие при обжиме и увеличивает площадь контакта;
• Рабочее напряжение: до 380 В - соответствует требованиям для сетей низкого напряжения;
• Способ монтажа: опрессовка - требует специальных клещей, не допускает пайки или скручивания;
• Цвет: желтый - визуально отличается от других типов гильз, упрощает идентификацию;
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильном монтаже.

Совместимость и монтаж

Гильза совместима только с медными многожильными проводниками сечением 4–6 мм2. Для установки необходимы обжимные клещи с матрицей, рассчитанной под данный размер. Нельзя использовать плоскогубцы или другие инструменты - это приведёт к плохому контакту и перегреву. Перед обжимом зачищают изоляцию на длину гильзы, вставляют провода с двух сторон до упора, затем обжимают в двух местах - один зажим с каждой стороны. После монтажа проверяют прочность соединения легким растяжением.

Безопасность и стандарты

Гильза ГСИ-н 4,0-6,0 соответствует требованиям к качеству и безопасности изделий для электромонтажа, применяемых в России. Материалы сертифицированы, изоляция не распространяет горение. Однако продукт не предназначен для работы в условиях повышенной температуры выше +70 C или во взрывоопасных средах.

Преимущества

• Лужёная поверхность снижает риск окисления - продлевает срок службы соединения;
• Полиамидная изоляция устойчива к химическим воздействиям и механическим нагрузкам;
• Длинная форма обеспечивает более равномерную передачу давления при обжиме, чем короткие аналоги;
• Яркий желтый цвет упрощает контроль качества монтажа и предотвращает путаницу с другими типами гильз;
• Высокая плотность упаковки - 100 штук в одной партии - удобна для крупных проектов.

Ограничения применения

• Не применяется для алюминиевых или комбинированных проводов - возможен перегрев и разрушение контакта;
• Не рекомендована для мобильных или часто изгибаемых участков кабеля - после обжима соединение становится жестким;
• Не подходит для высоких температур (>70 C) и открытых площадок без защиты от атмосферных влияний;
• Требует обязательного использования профессиональных обжимных инструментов - ручное скручивание недопустимо.

Примеры использования

• Соединение фазных проводов внутри распределительного щита на производстве;
• Объединение кабелей питания в цепях конвейеров и насосов;
• Замена поврежденного участка кабеля в бытовой электросети без замены всего провода;
• Монтаж системы освещения в помещениях с высокой влажностью - благодаря изоляции PA.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода указанному в характеристиках - 4–6 мм2; меньшее или большее сечение приведут к слабому или пережатому соединению;
• Выбирайте обжимные клещи с матрицей, помеченной как “4–6 мм2” - использование неверной матрицы снижает надёжность;
• При работе в холодных условиях согрейте гильзу руками - полиамидная изоляция может стать хрупкой при низких температурах;
• Храните в сухом месте, избегайте попадания воды и грязи - даже лужёная медь может окислиться при длительном контакте с влагой;
• На больших объектах используйте маркировочные бирки - желтый цвет помогает быстро найти нужные гильзы среди других компонентов.
