Гильза кабельная ГМЛ 35-9 - 41175 КВТ

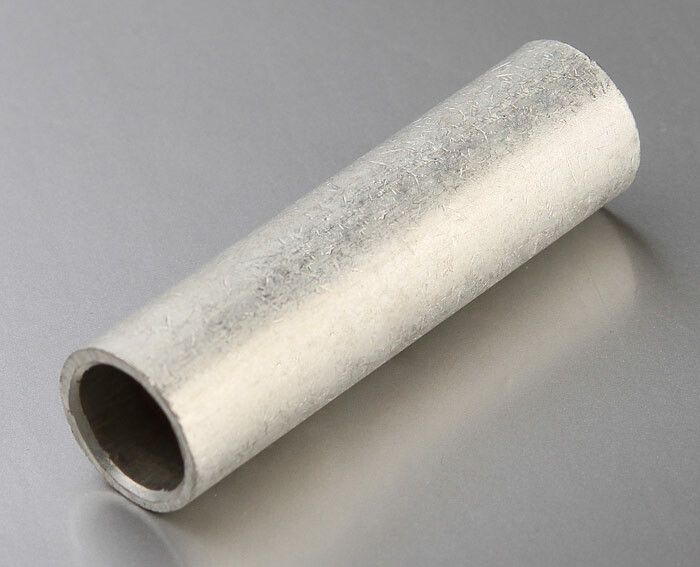

Гильза медная луженая под опрессовку ГМЛ 35-9 (100 шт/упак) от бренда КВТ предназначена для надёжного стыкового соединения медных кабелей и проводов сечением 35 мм² методом опрессовки. Применяется в силовых сетях до 10 кВ, особенно там, где важна долговечность и устойчивость к коррозии — например, в распределительных устройствах, трансформаторных подстанциях и на промышленных объектах.

Назначение и область применения

Гильза медная луженая под опрессовку ГМЛ 35-9 используется исключительно для создания стыковых соединений между двумя одиночными или многожильными медными проводниками. Подходит для кабелей и проводов 5-го и 6-го классов гибкости. Напряжение работы — до 10 кВ. Области применения: энергетика, промышленные установки, системы освещения, транспортировка электроэнергии внутри зданий и на открытых участках, где требуется герметичное и механически прочное соединение.

Технические характеристики

• Материал: Электротехническая медь марки М2 — высокая проводимость и пластичность.
• Покрытие: Лужение олово-висмутовое (климатическое исполнение Т2) — повышает коррозионную стойкость и снижает окисление при контакте с воздухом и влагой.
• Номинальное сечение: 35 мм² — подходит для проводников указанного сечения.
• Наружный диаметр: 12 мм — позволяет выбрать подходящий инструмент для опрессовки.
• Внутренний диаметр: 9 мм — обеспечивает плотное прилегание к жилам кабеля.
• Форма: Длинная стыковая гильза — равномерное распределение давления при опрессовке.
• Нормативный документ: ГОСТ 23469.3-79 — соответствие государственным требованиям к размерам и качеству.
• Цвет: Серый — результат матового лужения, не требует дополнительной окраски.
• Упаковка: 100 штук в упаковке — удобно для крупных проектов и складского учёта.

Совместимость и монтаж

Гильза ГМЛ 35-9 совместима с гидравлическими прессами КВТ и специальными матрицами MW-образной формы, которые обеспечивают равномерное деформирование металла без трещин. Для монтажа необходимо использовать инструмент с правильным усилием и формой матрицы — иначе соединение будет слабым или пережатым. Установка выполняется следующим образом: зачищенные жилы вставляются в противоположные концы гильзы, затем она опрессовывается в двух местах — по центру и по краям. Не допускается использование гильзы для проводников 2–3 класса гибкости без корректировки по специальным таблицам — возможен перегрев и потеря механической прочности.

Безопасность и стандарты

Гильза медная луженая под опрессовку ГМЛ 35-9 изготовлена в соответствии с ГОСТ 23469.3-79, что гарантирует безопасность при работе под напряжением до 10 кВ. Лужение с добавками висмута предотвращает образование оксидов, снижает переходное сопротивление и минимизирует риск нагрева в месте соединения. Соответствует требованиям к электробезопасности для средних и высоких напряжений в закрытых помещениях и на открытом воздухе.

Преимущества

• Высокая электропроводность меди сохраняет эффективность передачи тока.
• Луженое покрытие увеличивает срок службы соединения в условиях влажности и химически активной среды.
• Стандартизованные размеры позволяют легко подбирать инструмент и проверять качество монтажа.
• Совместимость с продукцией КВТ — возможность использовать единый комплект: гильзы, наконечники, матрицы и прессы.
• Сквозная конструкция обеспечивает равномерное распределение нагрузки и минимальное сопротивление.

Ограничения применения

• Не применяется для алюминиевых или комбинированных (медно-алюминиевых) проводников — возможен электрохимический контакт и разрушение соединения.
• Не рекомендуется для проводников 2–3 класса гибкости без пересчёта по таблицам производителя — может возникнуть недостаточная площадь контакта.
• Не предназначен для использования вне температурного диапазона, предусмотренного для исполнения Т2 (не ниже -40°C и не выше +50°C).
• Запрещено применять без опрессовки — просто вставленные жилы не обеспечивают надёжности.
• Гильза ГМЛ 1.5 — нестандартное исполнение; не следует путать с другими размерами.

Примеры использования

• Соединение фазных жил кабеля ВВГнг-LS 3×35 в распределительном щите.
• Объединение двух участков кабеля 35 мм² на воздушной линии при ремонте.
• Создание ответвления в системе питания промышленного станка с использованием гильзы вместо муфты.
• Ремонт кабельной сети в цеху с высокой влажностью — благодаря лужению не требуется дополнительная изоляция.

Практические советы

• Перед монтажом обязательно зачистите жилы до нужной длины — не менее половины длины гильзы.
• Проверьте соответствие диаметра жилы внутреннему диаметру гильзы (9 мм) — слишком толстая жила не войдёт, слишком тонкая — вызовет люфт.
• Используйте только матрицы MW-образной формы, совместимые с прессами КВТ — другие матрицы могут деформировать гильзу некорректно.
• После опрессовки проверьте соединение на прочность — попробуйте потянуть жилы в стороны. Если есть движение — соединение выполнено неверно.
• Храните гильзы в сухом помещении — даже луженое покрытие не защищает от длительного воздействия солей и кислот.
• Для массовой работы используйте упаковку по 100 шт. — экономия времени и точность подбора размеров.
