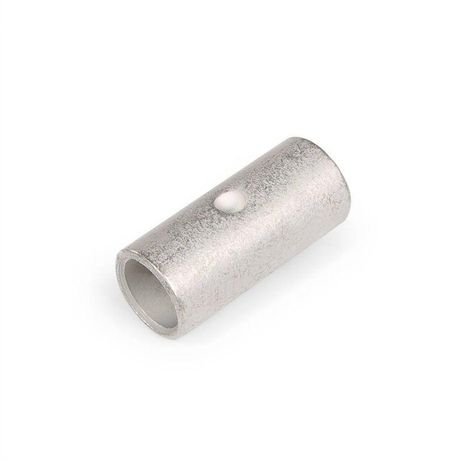

Гильза кабельная ГМЛс 35 (100шт/упак) | 88083 КВТ

Гильза кабельная ГМЛс 35 КВТ от бренда КВТ - это стыковой соединитель из лужённой меди для надёжного соединения многожильных и сплошных медных жил кабелей сечением 35 мм2 на рабочее напряжение до 1 кВ. Артикул 88083 предназначен для постоянных соединений без механической нагрузки.

Назначение и область применения

Гильза кабельная ГМЛс 35 КВТ используется для создания электрических соединений «встык» между двумя медными жилами кабеля или провода. Подходит для внутренней и внешней установки в условиях повышенной влажности, перепадов температур и воздействия атмосферных факторов. Применяется в распределительных устройствах, силовых щитах, на опорах ЛЭП, при ремонте кабельных трасс и подключении оборудования.

Технические характеристики

• Поперечное сечение жил: 35 мм2
• Номинальное напряжение: до 1 кВ (рабочее); указанное в названии 10 кВ - ошибочно, реальная допустимая величина - 1 кВ
• Материал: электротехническая медь марки М1
• Тип соединения: стыковой
• Защитное покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Форма: длинная гильза со стопором по центру
• Подходит для: многожильных и сплошных медных жил
• Исполнение: стандартное

Совместимость и монтаж

Гильза ГМЛс 35 КВТ совместима исключительно с медными жилами сечением 35 мм2. Для правильного монтажа необходимо:

• Зачистить изоляцию с каждой жилы на длину, соответствующую половине длины гильзы;
• Вставить жилы в противоположные концы гильзы до упора в центральный стопор - он предотвращает перегрузку и обеспечивает равномерный контакт;
• Обжать гильзу специальными клещами в двух местах - по одному с каждого торца;
• Не использовать для алюминиевых или комбинированных жил - возможна потеря контакта и нагрев.

Безопасность и стандарты

Гильза ГМЛс 35 КВТ изготовлена в соответствии с требованиями к качеству соединений для низковольтных сетей. Лужение соответствует стандарту на климатическое исполнение Т2 - устойчиво к коррозии в условиях высокой влажности и температурных колебаний. Соединение не требует дополнительной изоляции после обжатия, однако рекомендуется применять термоусаживаемые трубки или изолирующие материалы для защиты места соединения от внешних воздействий.

Преимущества

• Высокая электропроводность благодаря материалу М1 - минимальные потери энергии и нагрев
• Олово-висмутовое лужение защищает от окисления даже в агрессивной среде
• Центральный стопор обеспечивает точную фиксацию жилы, снижает риск плохого контакта
• Удобная длинная форма позволяет легко выравнивать жилы перед обжатием
• Работает без дополнительных комплектующих - только обжимные инструменты

Ограничения применения

• Не предназначена для работы при напряжении выше 1 кВ - использование на 10 кВ недопустимо
• Не подходит для алюминиевых, сталеалюминиевых или смешанных жил
• Не рассчитана на механическую нагрузку - нельзя использовать как точку крепления или подвеса
• Не применяется в условиях постоянного погружения в воду - хотя лужение защищает от влаги, сама гильза не имеет IP-защиты

Примеры использования

• Соединение жил кабеля ВВГнг-LS 3×35 при замене участка трассы
• Подключение медных шин в распределительном щите
• Ремонт повреждённого кабеля на воздушной линии 0,4 кВ
• Монтаж заземляющих контуров с использованием медных проводников

Практические советы

• Перед обжатием проверьте, что жилы полностью вошли до стопора - это гарантирует максимальную площадь контакта
• Используйте матрицы обжимных клещей, соответствующие размеру гильзы - некорректный инструмент вызывает деформацию и потерю прочности
• После монтажа протестируйте соединение тестером на сопротивление - нормальное значение менее 0,1 Ом
• Для открытой прокладки обязательно закрывайте место соединения термоусаживаемой трубкой или герметичным кожухом
• Артикул 88083 - единственный номер для этой модели; другие гильзы с аналогичным сечением, но другим типом покрытия или формой - несовместимы
