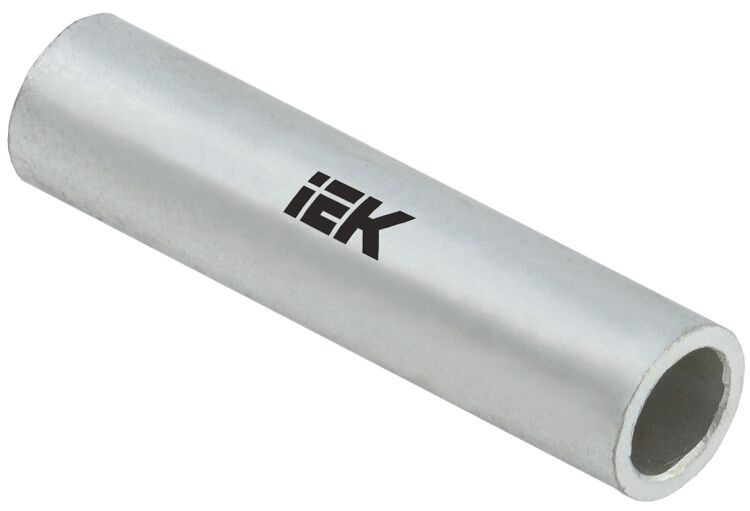

Гильза медная луженая ГМЛ 25-8 ГОСТ 23469.3 | UGTY11-025-08 IEK

Гильза медная луженая ГМЛ 25-8 ГОСТ 23469.3 от бренда IEK - это надёжный стыковой соединитель для медных и алюминиевых жил сечением 25 мм2, рассчитанный на напряжение до 10 000 В. Применяется в силовых цепях, где требуется долговременная и безопасная передача тока через опрессовку.

Назначение и область применения

Гильза медная луженая ГМЛ 25-8 ГОСТ 23469.3 используется для создания прочного и электрически надёжного соединения между двумя одножильными или многожильными проводниками. Подходит для монтажа в распределительных щитах, кабельных трассах, на подстанциях и в промышленном оборудовании. Особенно эффективна там, где важна устойчивость к окислению и высокие требования к контакту - например, в условиях повышенной влажности или температурных колебаний.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Покрытие: Лужёное (олово-висмут) - защищает поверхность от окисления, продлевает срок службы и улучшает качество опрессовки.
• Поперечное сечение: 25 мм2 - соответствует проводам и кабелям с таким же сечением жил.
• Напряжение: До 10 000 В - допущено для работы в средневольтных сетях.
• Форма: Длинная - позволяет равномерно распределить давление при опрессовке, снижает риск повреждения жил.
• Способ монтажа: Опрессовка - требует специальных клещей, исключает пайку и болтовые соединения.
• Подходит для многожильных проводников: Да - совместима с гибкими кабелями и многопроволочными жилами.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Серый - благодаря лужению, не требует дополнительной окраски.

Совместимость и монтаж

Гильза ГМЛ 25-8 ГОСТ 23469.3 совместима с проводами и кабелями с медными или алюминиевыми жилами сечением 25 мм2. Для монтажа необходимы пресс-клещи с матрицей, подходящей под размер гильзы - обычно это матрица 25–35 мм2. Убедитесь, что глубина засовывания жилы в гильзу соответствует её длине: недостаточное погружение снижает контактную площадь, избыток - создаёт лишнее напряжение при опрессовке. После опрессовки проверьте механическую прочность соединения - потяните за провода в противоположных направлениях.

Безопасность и стандарты

Гильза медная луженая ГМЛ 25-8 ГОСТ 23469.3 соответствует требованиям ГОСТ 23469.3, регламентирующим параметры медных соединителей для силовых кабелей. Напряжение 10 000 В указывает на класс изоляционной безопасности - применение в сетях выше этого значения запрещено. Лужёное покрытие предотвращает образование оксидов, которые могут вызвать перегрев и выход из строя соединения.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения.
• Лужёное покрытие увеличивает срок службы и уменьшает вероятность коррозии даже в агрессивной среде.
• Длинная форма гильзы обеспечивает более равномерное распределение усилия при опрессовке - меньше риска повредить жилы.
• Не требует пайки - быстрее, безопаснее и надёжнее в промышленных условиях.
• Совместима с алюминием - позволяет выполнять переходные соединения без дополнительных элементов.

Ограничения применения

• Не применяется для соединений сечением менее 25 мм2 - возможен перегрев и деформация.
• Не предназначен для использования в качестве ответвления - только для стыковых соединений двух проводов.
• Запрещён монтаж без опрессовки - скручивание или пайка нарушают гарантию надёжности.
• Не рекомендуется для постоянного погружения в жидкости - хотя лужение защищает от влаги, сама гильза не является герметичной.
• Работает только в закрытых системах - открытый монтаж без защиты от механических воздействий снижает срок службы.

Примеры использования

• Соединение фазных жил кабеля 3×25 мм2 в распределительном шкафу подстанции.
• Объединение медного и алюминиевого провода в старой проводке здания с заменой участка.
• Установка в кабельных муфтах для ремонта повреждённых линий 6–10 кВ.
• Применение в промышленных конвейерах, насосных станциях и сварочных установках, где требуется надёжный контакт под нагрузкой.

Практические советы

• Перед монтажом зачистите жилы на длину, указанную в документации к гильзе - обычно 20–25 мм.
• Используйте только сертифицированные пресс-клещи с правильной матрицей - некорректный инструмент приведёт к плохому контакту.
• Проверяйте цвет лужёного слоя после опрессовки: он должен остаться равномерно серым - белесость или пятна говорят о перегреве или плохом покрытии.
• При работе с алюминиевыми жилами используйте смазку на основе графита - она снижает трение и улучшает контакт.
• Гильза ГМЛ 25-8 от IEK имеет артикул ugty11-025-08 - сохраняйте его при заказе запасных частей.
