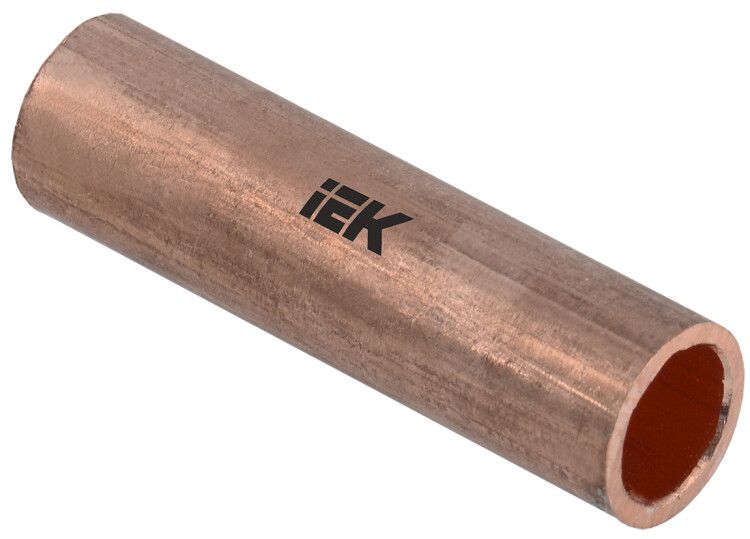

Гильза медная ГМ 35-10 ГОСТ 23469.3 | UGT11-035-10 IEK

Гильза медная ГМ 35-10 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель из меди для надёжного соединения многожильных проводников сечением 35 мм2. Применяется в силовых цепях до 10 кВ, особенно там, где требуется долговечное и безопасное соединение без сварки.

Назначение и область применения

Гильза медная ГМ 35-10 ГОСТ 23469.3 используется для создания механически прочного и электрически надёжного соединения между двумя медными жилами кабеля или провода. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, на воздушных и кабельных линиях напряжением до 10 кВ. Особенно эффективна при ремонте повреждённых участков кабеля или удлинении проводов в условиях высоких нагрузок.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность.
• Поперечное сечение: 35 мм2 - рассчитана на проводники именно этого сечения.
• Тип соединения: Стыковой - соединяет два конца провода в одну линию без ответвлений.
• Рабочее напряжение: До 10 000 В - соответствует требованиям для среднего класса напряжения.
• Подходит для многожильных проводников: Да - совместима с гибкими многопроволочными жилами.
• Способ монтажа: Опрессовка - требует специального пресс-клещей, не допускает пайки или скручивания.
• Форма гильзы: Длинная - увеличивает площадь контакта, снижает риск перегрева при больших токах.
• Защитное покрытие: Без покрытия - поверхность голая, что позволяет использовать её внутри корпусов или защищённых зонах; внешнюю изоляцию необходимо выполнять дополнительно.
• Цвет: Медный - визуально отличается от алюминиевых аналогов, упрощает идентификацию.
• Срок службы: 30 лет - при правильном монтаже и соблюдении условий эксплуатации.

Совместимость и монтаж

Гильза медная ГМ 35-10 ГОСТ 23469.3 совместима исключительно с медными жилами сечением 35 мм2. Для установки необходимы пресс-клещи с матрицей, подходящей под размер гильзы - используйте клещи с усилием не менее 8–10 тонн. Перед опрессовкой обязательно зачистите жилы на длину, равную половине длины гильзы, чтобы избежать плохого контакта. После опрессовки рекомендуется проверить качество соединения визуально - отсутствие трещин, равномерная деформация металла, плотное прилегание жил к стенкам гильзы.

Безопасность и стандарты

Гильза медная ГМ 35-10 ГОСТ 23469.3 соответствует ГОСТ 23469.3, который регламентирует параметры медных соединителей для силовых кабелей. Напряжение 10 кВ указывает на соответствие нормам для электроустановок до 35 кВ, однако применение вне этих пределов запрещено. Отсутствие изоляционного покрытия требует обязательной защиты места соединения термоусаживающейся трубкой, изолирующим слоем или герметичным кожухом - иначе возможен пробой или замыкание.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения.
• Длинная форма гильзы обеспечивает большую контактную площадь - снижает риск перегрева при длительных нагрузках.
• Срок службы 30 лет делает её экономически выгодной для постоянных соединений.
• Не требует пайки - исключает риск окисления и хрупкости шва.
• Устойчива к вибрациям и механическим воздействиям после опрессовки.

Ограничения применения

• Не применяется для алюминиевых или комбинированных (медно-алюминиевых) жил - вызывает электрохимическую коррозию.
• Запрещено использование без последующей изоляции - открытые соединения опасны при наличии влаги, пыли или доступа человека.
• Не подходит для частых перемещений или мобильных систем - опрессованное соединение не является гибким.
• Не предназначен для внутренней изоляции - сама гильза не имеет изоляционного слоя.
• Требуется точное соответствие сечения - нельзя использовать для проводов меньше 35 мм2 или больше - это нарушает механическую целостность и теплоотвод.

Примеры использования

• Соединение двух участков кабеля ВВГнг-LS 3×35 в распределительной камере подземного перехода.
• Восстановление поврежденной жилы в кабеле питания трансформатора 10/0,4 кВ.
• Объединение фазных проводов в ящике автоматического выключения на ЛЭП 10 кВ.
• Монтаж ответвления от основного кабеля в щитовой комнате промышленного объекта.

Практические советы

• Перед монтажом всегда проверьте, что сечение жил точно равно 35 мм2 - даже +-2 мм2 может привести к недостаточной опрессовке.
• Используйте только сертифицированные пресс-клещи с правильно подобранной матрицей - некачественная опрессовка снижает срок службы в несколько раз.
• После опрессовки протяните место соединения рукой - если есть люфт или движение жил внутри гильзы, соединение сделано неверно.
• Для наружной установки или сырых помещений сразу же накладывайте термоусаживающуюся муфту с клеевым слоем - она защитит от влаги и механических повреждений.
• Гильзу медную ГМ 35-10 ГОСТ 23469.3 от IEK можно хранить в обычных условиях - медь не боится влаги, но грязь и оксиды на поверхностях жил перед монтажом надо удалить.
