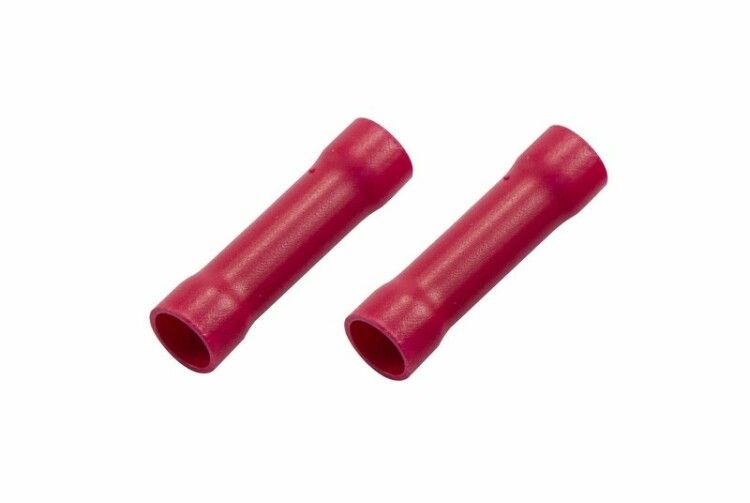

Соединительная гильза изолированная L-32 мм 6-10 мм² (ГСИ 10/ГСИ 6,0-10,0) красная | 08-0735 REXANT MEET

Соединительная гильза изолированная L-32 мм 6-10 мм2 (ГСИ 10 / ГСИ 6,0-10,0) красная от REXANT - это готовое решение для надёжного и безопасного стыкового соединения однопроволочных и многожильных медных проводов сечением 6–10 мм2. Благодаря встроенной изоляции и лужённой латунной сердцевине, гильза обеспечивает прочный контакт без необходимости дополнительной изоляции после обжима.

Назначение и область применения

Соединительная гильза изолированная L-32 мм 6-10 мм2 (ГСИ 10 / ГСИ 6,0-10,0) красная применяется для создания постоянных электрических соединений между двумя проводниками. Подходит для работ в условиях повышенной вибрации, перепадов температур и ограниченного доступа - например, в автопроме, железнодорожном оборудовании, авиационных системах, климатических установках и силовой электронике. Удобна там, где требуется быстрая замена или модификация цепей без пайки.

Технические характеристики

• Номинальное сечение провода: 6–10 мм2
• Номинальный ток: 50 А
• Рабочее напряжение: до 600 В
• Материал контакта: латунь с электролитическим лужением
• Изоляция: поливинилхлорид (ПВХ), красный цвет
• Форма: длинная, стыковая, без ответвлений
• Длина гильзы: 21 мм
• Температурный режим: –40 C ... +80 C
• Способ монтажа: обжим пресс-клещами
• Подходящие проводники: круглые, сплошные, плоские медные жилы

Совместимость и монтаж

Гильза совместима только с медными проводами указанного сечения. Для правильного обжима используйте пресс-клещи модели HT-301 H, HT-301 N или HT-301 W - они обеспечивают равномерное давление на изоляцию и металл. Место обжима располагается на изолирующей части гильзы, ближе к её краям; не обжимайте центральный участок - там есть технологическая вытяжка для точного выравнивания проводов. После обжима проверьте герметичность: изоляция должна плотно прилегать, без трещин и зазоров.

Безопасность и стандарты

Изоляция из ПВХ предотвращает случайное прикосновение к токоведущим частям, снижает риск короткого замыкания и повышает электробезопасность. Лужёная поверхность контакта уменьшает окисление и увеличивает срок службы соединения. Соответствует требованиям к надёжности соединений в промышленной электроустановке, однако не сертифицирована как изделие по GOST 29003 - рекомендовано использовать в соответствии с проектной документацией объекта.

Преимущества

• Заранее изолированная конструкция исключает необходимость в термоусадке или изоленте
• Латунь с лужением гарантирует долгую работу даже во влажной среде
• Высота выступа в центре позволяет точно выровнять два провода перед обжимом
• Ярко-красный цвет легко распознаётся в сложенных пучках проводов
• Не требует пайки - экономит время и исключает тепловое влияние на соседнюю изоляцию

Ограничения применения

• Не алюминиевые или комбинированные (медно-алюминиевые) провода
• Не рассчитана на переменные нагрузки выше 50 А длительно - возможен нагрев
• Не предназначен для открытой прокладки вне корпуса при температурах ниже –40 C - изоляция становится хрупкой
• Не следует использовать в местах с постоянным механическим изгибом - гильза не гибкая, а провод внутри не должен двигаться
• Длина 21 мм делает её малопригодной для очень плотных сборок - нужен минимум 30 мм свободного пространства вокруг

Примеры использования

• Соединение питания двигателя в электрокаре
• Подключение датчиков в системе управления вагона метро
• Монтаж клемм в шкафу кондиционера
• Переборка старой проводки в судовой аппаратуре
• Замена поврежденного участка в кабеле радиооборудования

Практические советы

• Выбирайте гильзу по фактическому сечению жилы - не ориентируйтесь на маркировку кабеля. Например, 10 мм2 кабель может иметь реальное сечение 9,2 мм2 - всё равно подойдёт
• Перед обжимом удалите изоляцию с провода на длину чуть меньше половины гильзы - так провод войдёт ровно
• Если провод многожильный - слегка скрутите жилы руками перед введением в гильзу, чтобы не выпали
• Проверяйте качество обжима: попробуйте потянуть провода - они должны остаться неподвижными
• Храните гильзы в сухом месте - хотя изоляция ПВХ устойчива, сырость может вызвать коррозию лужёного контакта при длительном хранении
