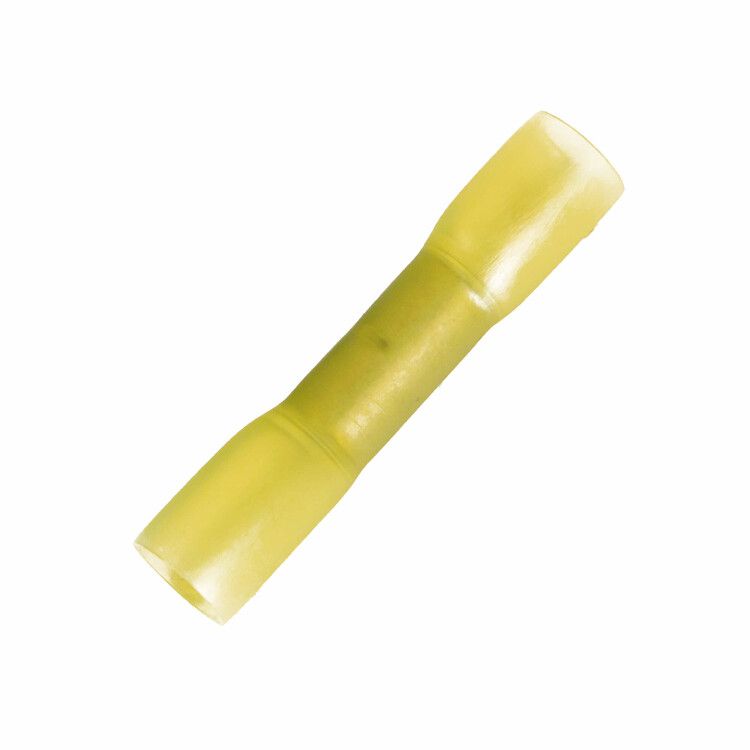

Гильза соединительная изолированная ТУТ 2.5-6кв.мм ГСИ (уп.100шт) DKC 2C20P-TST ДКС

Гильза соединительная изолированная ТУТ 2,5-6 кв.мм (ГСИ, ГСИ-н) от DKC - это надёжный концевой соединитель с термоусадочной изоляцией для медных жил сечением 2,5–6 мм2. Применяется в распределительных щитах, на станках и в силовых цепях до 600 В. Артикул 2c20p-tst входит в серию Quadro.

Назначение и область применения

Гильза соединительная изолированная ТУТ 2,5-6 кв.мм (ГСИ, ГСИ-н) используется для одностороннего соединения проводов - когда одна жила вставляется в гильзу, а вторая подключается к ней снаружи. Подходит для фиксированных соединений в электроустановках, где важны герметичность и долговечность. Часто применяется в промышленном оборудовании, системах автоматизации, на конвейерах и в распределительных шкафах.

Технические характеристики

• Номинальное сечение жил: 2,5–6 мм2 (соответствует AWG 10)
• Номинальный ток: 48 А
• Рабочее напряжение: до 600 В
• Материал контакта: медь марки М1, лужённая поверхность
• Материал изоляции: полиэтилен (PE), цвет - жёлтый
• Форма: длинная гильза
• Тип соединения: концевой (односторонний ввод)
• Максимальная рабочая температура: +125 C
• Класс горючести: НВ по UL 94

Совместимость и монтаж

Гильза соединительная изолированная ТУТ 2,5-6 кв.мм (ГСИ, ГСИ-н) совместима с медными жилами, зачищенными на длину, соответствующую внутреннему ограничителю. Для установки требуется обжимной инструмент с матрицей под сечение 2,5–6 мм2. После обжима необходимо равномерно прогреть термоусадочную манжету тепловым феном - она плотно обтянет соединение, обеспечивая механическую прочность и защиту от влаги. Убедитесь, что жила полностью вошла до упора - ограничитель предотвращает перекос и плохой контакт.

Безопасность и стандарты

Гильза соответствует требованиям безопасности по классу горючести НВ (UL 94) - материал не поддерживает распространение пламени. Работает в условиях до +125 C, что допускает применение в нагреваемых средах. Изоляция выполнена из полиэтилена, устойчивого к воздействию масла, бензина и большинства бытовых химикатов. Напряжение до 600 В позволяет использовать её в сетях переменного и постоянного тока, включая системы управления и освещения.

Преимущества

• Термоусадочная манжета создаёт герметичное соединение без дополнительной изоляции
• Внутренний ограничитель гарантирует правильную глубину ввода жилы - снижает риск плохого контакта
• Лужёная медь повышает коррозионную стойкость и улучшает проводимость
• Жёлтый цвет изоляции упрощает визуальную идентификацию в сложных сборках
• Высокая температурная стойкость (+125 C) делает её пригодной для работы рядом с нагревательными элементами

Ограничения применения

• Не предназначен для многожильных алюминиевых проводов - только для меди
• Не рассчитана на частые перемещения или вибрационные нагрузки - используйте только в стационарных соединениях
• Термоусадка требует наличия теплового фена; нельзя использовать открытый огонь
• Сечение менее 2,5 мм2 не рекомендовано - возможен недостаточный контакт
• Не следует применять в местах с постоянным погружением в воду - IP-класс не указан, герметизация не является полной

Примеры использования

• Соединение выходных кабелей с двигателями в промышленных станках
• Подключение питания к датчикам в распределительных щитах
• Замена повреждённого участка кабеля в системе автоматического контроля
• Объединение фазных проводов в трёхфазной сети 400 В

Практические советы

• Перед обжимом обязательно зачистите жилу точно до метки - не более и не меньше, чтобы задействовать внутренний ограничитель
• Выбирайте обжимной инструмент с регулировкой усилия - переобжим может повредить медь, недообжим - вызовет нагрев
• Проверьте после монтажа: термоусадка должна быть равномерно сжата, без пузырей и складок
• Для высоких нагрузок проверяйте температуру соединения через несколько часов работы - нормально, если не выше +70 C
• Артикул 2c20p-tst - часть серии Quadro от DKC; совместим с другими компонентами этой серии для унифицированной сборки
