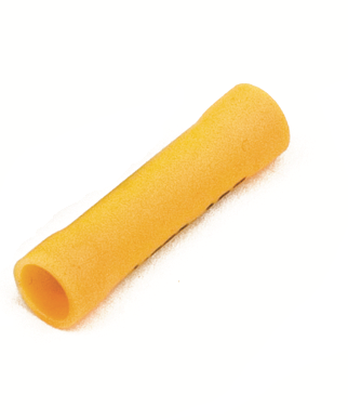

Соединитель ГСИ 6 QUADRO (50шт) - *2C20P ДКС

Гильза соединительная 2.5–6.0 кв.мм ГСИ, ГСИ(н), QUADRO - это изолированный стыковой соединитель для надёжного соединения медных жил кабеля сечением 2,5–6 мм2. Продукт серии Quadro от DKC предназначен для монтажа в распределительных коробках, щитах и на оборудовании, где требуется прочное и защищённое соединение без сварки.

Назначение и область применения

Гильза соединительная 2.5–6.0 кв.мм ГСИ, ГСИ(н), QUADRO используется для создания постоянного электрического контакта между двумя концами одножильного или многожильного провода. Подходит для работы в бытовых, промышленных и коммерческих установках: силовые цепи, освещение, автоматика, станки, конвейеры, шкафы управления. Особенно эффективна там, где нужна механическая устойчивость и долговечность соединения.

Технические характеристики

• Номинальное сечение проводника: 2,5–6 мм2
• Тип соединения: стыковое (два провода вставляются с двух сторон)
• Материал токоведущей части: электротехническая медь
• Покрытие: лужёное (защита от окисления и коррозии)
• Изоляция: поливинилхлорид (ПВХ), цвет - жёлтый
• Форма: длинная гильза - увеличенная зона опрессовки для лучшей фиксации
• Способ монтажа: опрессовка специальным клещами
• Количество ответвлений: одно (соединяет два провода напрямую)
• Упаковка: 50 штук в блистере

Совместимость и монтаж

Гильза совместима с любыми типами медных проводников - одножильными и многожильными, даже с расслоившимися жилами. Для монтажа необходимы опрессовочные клещи с матрицей подходящего размера (обычно 4–6 мм). Убедитесь, что глубина входа в гильзу соответствует длине зачищенного участка провода - рекомендуется зачистить 8–10 мм. После вставки обоих проводов выполните равномерную опрессовку в одной точке посередине гильзы. Напряжение и ток должны находиться в пределах нормativных значений для используемых кабелей.

Безопасность и стандарты

Гильза соединительная 2.5–6.0 кв.мм ГСИ, ГСИ(н), QUADRO изготовлена в соответствии с требованиями к качеству электроизоляционных материалов. Изоляция ПВХ выдерживает температурный режим от −40C до +70C. Соответствует принципам безопасности IEC 60947-7-1 для комплектующих распределительных систем. Отличается самозаглушающей конструкцией - фланец изоляции исключает риск случайного касания токоведущих частей после монтажа.

Преимущества

• Лужёная медь снижает переходное сопротивление и продлевает срок службы соединения
• ПВХ-изоляция устойчива к влаге, маслам и химическим воздействиям
• Длинная форма гильзы позволяет получить более равномерное давление при опрессовке
• Ярко-жёлтый цвет изоляции упрощает визуальный контроль и идентификацию в сложных сборках
• Высокая плотность упаковки (50 шт.) удобна для крупномасштабного монтажа

Ограничения применения

Не применяйте гильзу для алюминиевых проводов - материал контакта (медь) несовместим с алюминием, возможна гальванопара и перегрев. Не использовать в условиях постоянного погружения в воду или высокой запылённости без дополнительной защиты. Температура окружающей среды выше +70C может вызвать деформацию ПВХ-изоляции. Не допускается использование без опрессовки - скрутка или пайка недопустимы.

Примеры использования

• Замена повреждённого участка кабеля в распределительной коробке
• Объединение двух выходных жил от автомата в щитовой
• Соединение фазного провода в пульте управления станком
• Работа с кабелем NYM или VVG в офисных помещениях
• Монтаж светильников с несколькими параллельно подключенными лампами

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод может проскочить внутрь, слишком толстый - не войдёт
• Используйте клещи с регулируемым усилием; переопрессовка разрушает изоляцию
• После монтажа потяните за каждый провод - соединение не должно расходиться
• Для больших партий работ выбирайте сразу упаковку 50 шт.: экономичнее и проще в учёте
• Храните в сухом месте, избегайте попадания прямых солнечных лучей - ПВХ теряет эластичность
