Кабельная муфта 3ПСТ-10-70/120 (Б) нг-LS (КВТ) - 77347

Муфта кабельная соединительная 10 кВ 3ПСТ-10-70/120 (Б) нг-LS с болтовыми соединителями от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 6–10 кВ. Применяется в сетях с заземлённой нейтралью, где важна безопасность, герметичность и долговечность соединений - особенно в условиях повышенной влажности, перепадов температур и агрессивной среды.

Назначение и область применения

Муфта 3ПСТ-10-70/120 (Б) нг-LS используется для создания герметичного и электроизоляционного соединения между двумя участками кабеля с сечением жил 70–120 мм2. Подходит для прокладки в канализациях, колодцах, тоннелях, на эстакадах и в других закрытых или влажных помещениях. Обеспечивает сохранение работоспособности кабельной линии при аварийных режимах и длительной нагрузке.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение проводника: 70–120 мм2
• Тип подключения: болтовое
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин, безгалогеновый (нг-LS)
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Внешний диаметр кабеля: 51,8 мм (для совместимости)
• Цвет: черный
• Стандарты: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 3ПСТ-10-70/120 (Б) нг-LS совместима с кабелями следующих типов: АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также их негорючими версиями с пометкой нг-LS.

Монтаж выполняется методом термоусадки. После подготовки кабеля (удаление изоляции, экрана, брони) на него последовательно надеваются все элементы муфты, затем нагреваются пропановой горелкой. Усадка происходит за счет теплового воздействия, что создаёт плотное механическое и электрическое соединение.

Обязательно использование:

• Пропановой горелки ПГ (КВТ)
• Набора для срыва головок болтов НМБ-6 (КВТ)
• Инструментов для зачистки изоляции и полупроводящего экрана

Для кабелей с металлической броней требуется установить дополнительный плоский провод-перемычку и пружины постоянного давления. Для кабелей с медным ленточным экраном - комплект заземления КМЛЭ; для кабелей с бронью из стали или алюминия - комплект заземления КМПБ.

Безопасность и стандарты

Муфта 3ПСТ-10-70/120 (Б) нг-LS изготовлена из материалов, не содержащих галогенов, что исключает образование токсичных газов при возгорании. Это делает её подходящей для помещений с людьми, метрополитенов, тоннелей и объектов ЖКХ. Соответствует требованиям ГОСТ 34839-2022, обеспечивающему контроль качества, электрической прочности и срок службы. Материалы проходят проверку на устойчивость к старению, влаге и механическому воздействию.

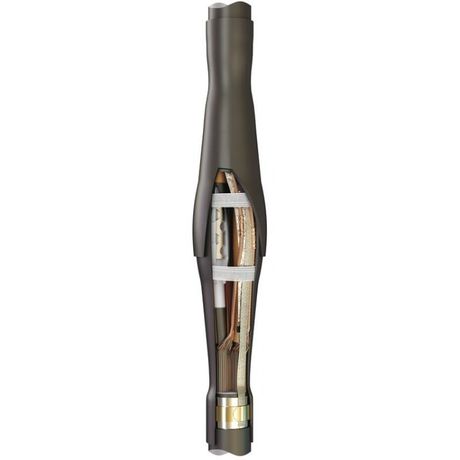

Особенности конструкции

Ключевые технологические решения повышают надёжность соединения:

• Трубки выравнивания электрического поля - предотвращают концентрацию напряжения на краях среза полупроводящего экрана, снижают риск пробоя.
• Толстостенные манжеты из высокоэлектроизоляционного полиолефина - полностью восстанавливают первоначальную изоляционную способность жил.
• Алюминиевая экранирующая лента + перемычки из экранов кабеля - обеспечивают непрерывность электрического экрана.
• Термоплавкий клей внутри защитного кожуха - гарантирует полную герметичность после усадки, исключает попадание влаги.
• Болтовые соединители покрыты специальным герметиком - заполняет микрозазоры, выравнивает электрическое поле и препятствует окислению контактов.

Преимущества

• Высокая степень защиты IP67 - устойчивость к пыли и временному погружению в воду.
• Широкий диапазон рабочих температур - работает даже в суровых климатических условиях.
• Универсальный комплект - можно применять как с болтовыми, так и с опрессовываемыми соединителями.
• Низкая горючесть и малое выделение дыма - соответствие нормам безопасности для общественных объектов.
• Долгий срок службы - материалы рассчитаны на более чем 30 лет эксплуатации при правильном монтаже.

Ограничения применения

• Не для кабелей с другим сечением жил (менее 70 мм2 или более 120 мм2).
• Не рекомендовано использование вне диапазона температур –50…+50 C - возможна потеря эластичности или хрупкость материала.
• Запрещено монтировать при наличии дефектов на кабеле (порезы, сплющенность, поврежденный экран).
• Требуются обязательные допкомплекты (КМПБ, КМЛЭ) - без них невозможно правильно выполнить заземление и получить гарантированную безопасность.
• Не предназначен для прямого подземного монтажа без дополнительной защиты (например, бетонными каналами или кабельными лотками).

Примеры использования

• Соединение кабелей АПвП2г в подземных камерах теплоэнергообъектов.
• Реставрация повреждённого участка кабеля АПвБВ в метро или тоннеле.
• Подключение питания к насосной станции через кабель АПвПу с броней.
• Замена секций кабельной линии на промышленных предприятиях с высокой требовательностью к пожарной безопасности.

Практические советы

• Перед монтажом обязательно сверьте внешний диаметр кабеля - он должен точно соответствовать 51,8 мм +- 1 мм. Отклонение увеличивает риск протечки.
• Не экономьте на инструментах - некачественная горелка или неверный порядок нагрева приведут к неравномерной усадке и выходу муфты из строя.
• Проверяйте целостность всех компонентов перед сборкой - трещины в трубках или порванная лента недопустимы.
• После завершения монтажа проведите тест на сопротивление изоляции - минимальное значение должно быть выше 1000 МОм.
• Храните муфту в сухом месте при температуре от +5 C до +30 C - заморозка или перегрев могут изменить физические свойства материалов.
