Муфта соединительная 3ПСТ-10- 70/120-Б с болт. соединителями | 66293 КВТ

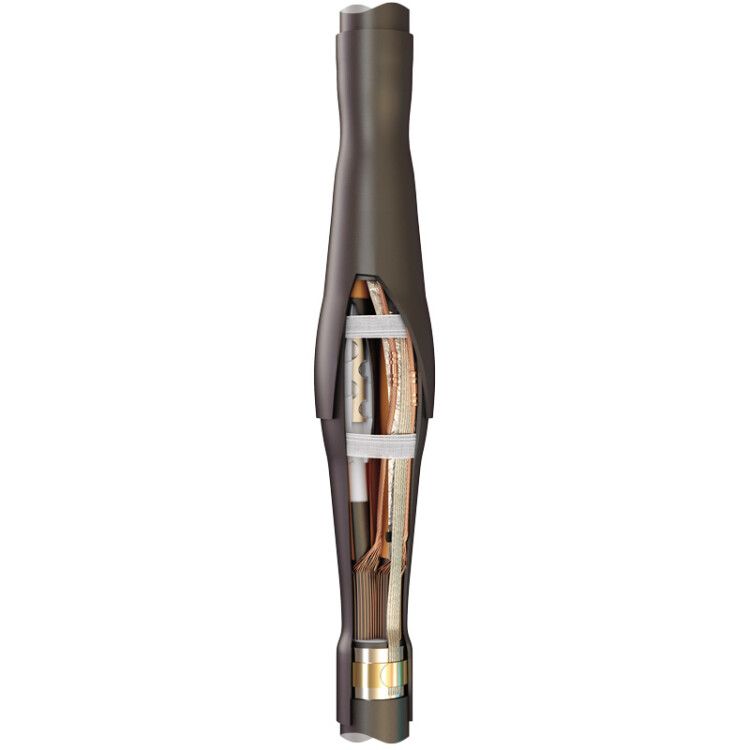

Муфта кабельная соединительная 3ПСТ-10-70/120(Б) с болтовыми соединителями от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Применяется в сетях с бронированной и небронированной конструкцией, особенно там, где важна герметичность, долговечность и безопасность - например, в кабельных линиях, подстанциях и промышленных объектах.

Назначение и область применения

Муфта 3ПСТ-10-70/120(Б) используется для создания герметичного и электроизоляционного соединения между двумя участками трёхжильного кабеля с изоляцией из сшитого полиэтилена. Подходит для кабелей типов АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г - как с металлической броней, так и без неё. Обеспечивает восстановление основной изоляции, экрана и механической защиты кабеля. Применяется в энергообъектах, промышленных установках, системах освещения, транспортировке энергии в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение жил: до 120 мм2
• Количество жил: 3
• Тип подключения: болтовое (возможно использование гильз под опрессовку)
• Способ монтажа: термоусадка
• Экранирование: концентрическое, с восстановлением через алюминиевую ленту и перемычки
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Состав: безгалогеновый (HF = Halogen Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022

Совместимость и монтаж

Муфта совместима с кабелями, имеющими:

• медный ленточный экран - требует дополнительного комплекта заземления КМЛЭ;
• броню из стали или алюминия - требуется комплект заземления КМПБ и дополнительный плоский провод-перемычка;
• полупроводящий экран - восстанавливается за счёт специально спроектированных трубок выравнивания электрического поля.

Для сборки необходимы следующие инструменты:

• Пропановая горелка ПГ (КВТ);
• Набор для срыва головок болтовых соединений НМБ-6 (КВТ);
• Инструменты для удаления внешней изоляции и полупроводящего экрана.

Перед монтажом важно точно соблюдать порядок наложения элементов: сначала термоусадочные трубки, затем болтовые соединители с герметиком, потом защитный кожух с термоплавким клеем. После нагрева весь комплект плотно облегает кабель, формируя единый герметичный узел.

Безопасность и стандарты

Муфта 3ПСТ-10-70/120(Б) изготовлена согласно ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Все полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Конструкция обеспечивает устойчивость к воздействию влаги, химических сред и механических нагрузок. Условия эксплуатации допускают работу в холодном климате благодаря широкому диапазону температур от –50 C до +50 C.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри защитного кожуха.
• Равномерное распределение электрического поля за счёт специализированных трубок выравнивания потенциала - снижает риск пробоя.
• Широкая совместимость: один комплект работает как с болтовыми, так и с опрессовываемыми соединителями.
• Восстановление экрана выполняется без дополнительных деталей - используются сами экраны жил кабеля.
• Материалы без галогенов повышают безопасность при аварийных ситуациях.
• Усиленные стенки манжет обеспечивают длительную сохранность изоляционных свойств даже при циклических нагрузках.

Ограничения применения

• Не применяется для кабелей с бумажной или маслонаполненной изоляцией - только для сшитого полиэтилена.
• Запрещено применение вне указанного температурного диапазона - при температурах ниже –50 C материал становится хрупким, выше +50 C возможна деформация.
• Обязательно наличие дополнительных комплектов заземления (КМПБ или КМЛЭ) при работе с броней или медными экранами - без них невозможно обеспечение безопасности.
• Не рекомендовано использование в помещениях с постоянным воздействием открытого пламени или сверхвысоких механических ударных нагрузок.

Примеры использования

• Подземная прокладка кабеля АПвП2г в городской сети 10 кВ - замена поврежденного участка.
• Соединение двух секций кабеля на подстанции с бронированной конструкцией и медным экраном.
• Ремонт линии питания насосной станции в условиях повышенной влажности и сезонных перепадов температур.
• Монтаж ответвлений в промышленном цеху с наличием взрывоопасных смесей - благодаря безгалогенному составу исключён риск образования ядовитых продуктов горения.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в заявленный диапазон (не более 120 мм2).
• На этапе подготовки кабеля обязательно полностью удалите полупроводящий экран до границы, указанной в инструкции - недостаточное снятие вызывает скачки напряжения.
• Герметик на болтовых соединителях наносится автоматически, но перед затяжкой убедитесь, что все контакты чистые и не имеют грязи или влаги.
• При работе с бронью всегда используйте комплект КМПБ - игнорирование этого шага делает всю муфту небезопасной.
• Нагревайте термоусадочные элементы равномерно, начиная с середины и двигаясь к краям - чтобы избежать пузырей воздуха и неравномерной усадки.
• Хранить муфту следует в сухом месте при комнатной температуре - не допускать заморозки и прямого солнечного света.
