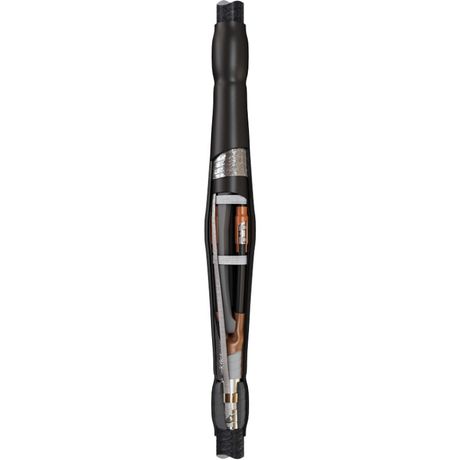

Кабельная муфта 3СТп -10-70/120 (Б) нг-LS - 75562 КВТ

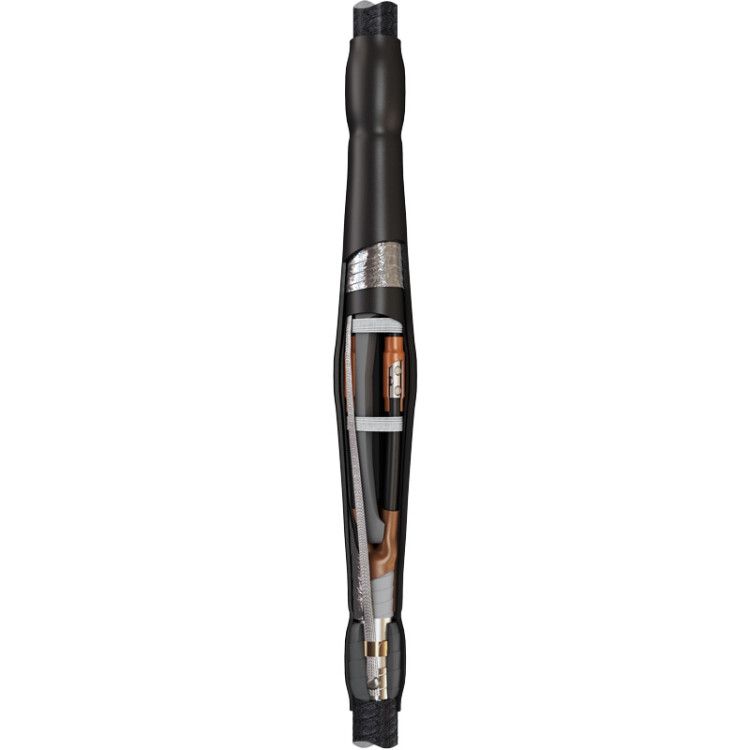

Муфта кабельная соединительная 3СТп-10-70/120 (Б) нг-LS с болтовыми наконечниками от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной изоляцией на напряжение 10 кВ. Изделие используется там, где важна безопасность, герметичность и долговечность - например, в -трубопроводах, кабельных каналах и распределительных устройствах. Удобство монтажа достигается за счёт термоусадки и готовых болтовых соединений.

Назначение и область применения

Муфта кабельная соединительная 3СТп-10-70/120 (Б) нг-LS с болтовыми наконечниками применяется для соединения трёхжильных кабелей с бумажной маслопропитанной изоляцией. Подходит для кабелей с броней или без неё, с алюминиевой или свинцовой оболочкой. Работает на напряжении 6–10 кВ. Обеспечивает электрическую изоляцию, механическую прочность и герметичность в условиях высокой влажности, перепадов температур и воздействия окружающей среды.

• Поддерживает типы кабелей: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
• Не рекомендована для соединения кабелей с полиэтиленовой или XLPE изоляцией
• Рассчитана на использование в закрытых помещениях, колодцах, тоннелях, кабельных этажах

Технические характеристики

• Количество жил: 3
• Номинальное напряжение: 10 кВ
• Номинальное сечение проводника: 70–120 мм2
• Внешний диаметр кабеля: 51,8 мм (фиксированное значение - подбор по этому параметру обязателен)
• Тип изоляции кабеля: пропитанная бумага
• Материал корпуса: полиолефин
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду после установки)
• Выполнение: нг-LS - малодымный, негорючий материал, не поддерживающий распространение пламени
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта кабельная соединительная 3СТп-10-70/120 (Б) нг-LS с болтовыми наконечниками монтируется методом термоусадки. Для фиксации жил используются болтовые соединители - они уже установлены в составе. Также допускается замена на гильзы под опрессовку, если требуется другая технология.

Этапы монтажа:

• Подготовка концов кабеля: удаление оболочек, брони, изоляции согласно схеме в инструкции
• Фиксация болтовых наконечников на жилах - затяжка моментом, указанным в руководстве
• Надевание термоусадочных манжет (красные) на место соединения - прогрев равномерно пропановой горелкой
• Заливка межфазного пространства герметиком - предотвращает попадание воздуха
• Надевание внутреннего и внешнего термоусадочных кожухов - нагрев до плотного прилегания
• Установка заземляющего провода между оболочками: через пружины постоянного давления; при наличии брони - обязательна пайка или использование комплекта КМПБ

Обязательный инструмент:

• Пропановая горелка ПГ (КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Паяльник и припой (при необходимости пайки брони)
• Комплект заземления КМПБ - обязательно при работе с кабелями на стальной или алюминиевой броне

Безопасность и стандарты

Муфта 3СТп-10-70/120 (Б) нг-LS соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-006-97284872-2006. Материалы нг-LS снижают опасность возгорания и выделения токсичных веществ при тепловом воздействии. Конструкция исключает образование воздушных полостей, что минимизирует риск пробоя изоляции. Все элементы рассчитаны на работу в условиях длительной нагрузки и вибраций.

Преимущества

• Универсальная комплектация: можно использовать как болтовые, так и опрессовочные соединители
• Красные термоусадочные манжеты с клеевым слоем гарантируют надёжную изоляцию и герметизацию контактов
• Мастиковый заполнитель межфазного пространства исключает коронационные явления
• Пружины постоянного давления позволяют быстро и безопасно смонтировать заземление без пайки рядом с бумажной изоляцией
• Двухслойная термоусадка (внутренняя + внешняя) даёт двойную защиту от влаги и механических повреждений
• Срок службы более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не для кабелей с пластмассовой (XLPE, PE) изоляцией - только для бумажной маслопропитанной
• Не предназначен для открытой прокладки без дополнительной защиты от UV-лучей и механических ударов
• Требуется точное соответствие внешнему диаметру кабеля - 51,8 мм +- допуск, иначе герметизация будет нарушена
• При использовании с броней из стали или алюминия - обязательна установка комплекта КМПБ
• Не работает при температурах ниже –50 C или выше +50 C

Примеры использования

• Соединение кабелей ААБл в подземном кабельном переходе
• Ремонт участка сети в кабельном канале ЖКХ
• Подключение питания к насосным станциям с кабелем типа (А)СБл
• Монтаж ответвлений в распределительных пунктах 10 кВ
• Замена поврежденного участка в системе энергообеспечения промышленного объекта

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно совпадать с 51,8 мм. Отклонение даже на 2 мм нарушит герметичность
• Не экономьте на инструменте: горелка ПГ и набор НМБ-6 от КВT обеспечивают равномерный нагрев и правильную затяжку
• При работе с броней всегда используйте комплект КМПБ - игнорирование этого увеличивает риск перегрева и выхода из строя муфты
• Не допускайте попадания воды во время подготовки кабеля - бумажная изоляция чувствительна к влаге
• После завершения монтажа проведите контрольный осмотр: все манжеты должны быть полностью усажены, без пузырей и щелей
• Хранить муфту следует в сухом месте при t = +5…+30 C - не под прямыми солнечными лучами
