Муфта соединительная 3СТп 10- 150/240-Б с болт. наконечниками | 52833 КВТ

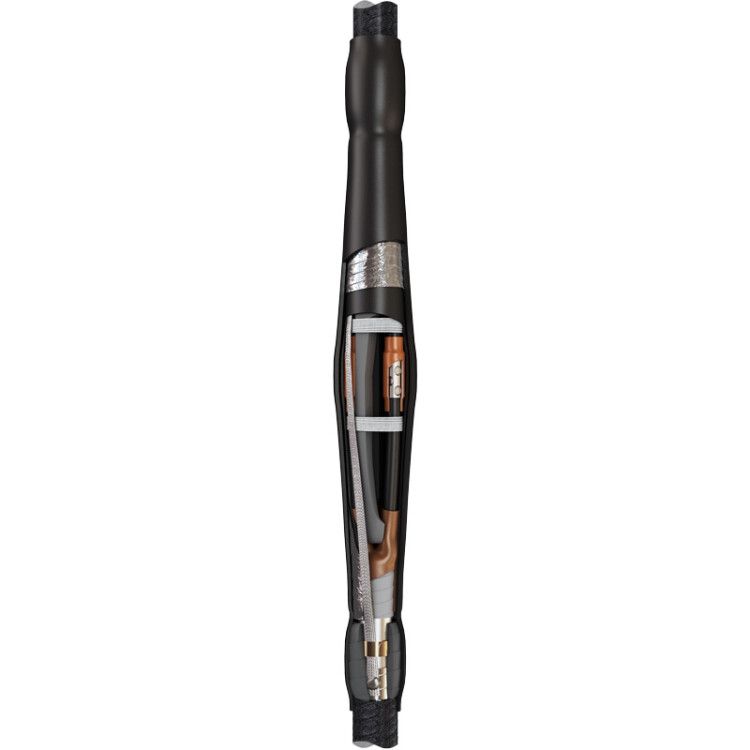

Муфта кабельная соединительная 3СТп-10-150/240-Б с болтовыми соединителями от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Устройство сочетает термоусадочные элементы, болтовые соединители и систему герметизации, что делает его подходящим для ремонта и модернизации кабельных линий в условиях высокой нагрузки и перепадов температур.

Назначение и область применения

Муфта 3СТп-10-150/240-Б используется для соединения трёхжильных кабелей с бумажной маслопропитанной изоляцией, как с броней, так и без неё. Подходит для кабелей типов: ААБл, АСБл, АСКл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв, АСБ2лШв. Также допускается использование с кабелями, имеющими пластиковую изоляцию. Работает на номинальном напряжении 6–10 кВ. Применяется в распределительных сетях, на подстанциях, в кабельных колодцах, тоннелях и других закрытых помещениях, где требуется долговременная герметичность и механическая прочность соединения.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение жил: 150–240 мм2
• Количество проводников: 3
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: термопластик
• Изолирующий материал: пропитанная бумага, кирпично-красные термоусадочные манжеты
• Заполнитель: специальная маслостойкая мастика
• Герметизация: двойной термоусадочный кожух + межфазный герметик
• Цвет: черный
• Состав: безгалогенный (HF = Halogen Free)
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022

Совместимость и монтаж

Муфта 3СТп-10-150/240-Б совместима с кабелями, имеющими алюминиевые или свинцовые оболочки. Для монтажа используются болтовые соединители, входящие в базовую комплектацию. Возможна замена на гильзы под опрессовку - комплект универсален. Процедура сборки требует термоусадки с помощью пропановой горелки ПГ (КВТ). Обязательно применяются инструменты: набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Заземление выполняется через пружины постоянного давления, которые фиксируют медный провод к металлической оболочке. На бронелентах крепление - пайка. При работе с кабелями со стальной или алюминиевой бронью необходим дополнительный «Комплект заземления КМПБ». Отдельно следует отметить: пружины предотвращают перегрев бумажной изоляции под алюминиевой оболочкой, чего нельзя гарантировать при пайке тугоплавким припоем типа “А”.

Безопасность и стандарты

Муфта 3СТп-10-150/240-Б изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов, что снижает опасность образования токсичных газов при возгорании. Конструкция обеспечивает равномерное распределение электрического поля за счёт маслостойкого герметика в области разделки кабеля. Это минимизирует риск пробоя изоляции даже при длительной эксплуатации.

Преимущества

• Высокая степень герметизации благодаря двум термоусадочным кожухам и заполнителю между фазами
• Универсальный комплект: можно использовать как болтовые соединители, так и гильзы под опрессовку
• Защита бумажной изоляции от теплового воздействия при заземлении - за счёт пружин вместо пайки
• Экологически безопасный состав: отсутствие галогенов
• Устойчивость к экстремальным температурам - работает в суровых климатических условиях
• Надёжная изоляция жил: толстостенные манжеты с термоплавким клеём гарантируют плотное прилегание

Ограничения применения

• Не для кабелей с полиэтиленовой или сшитым полиэтиленом изоляцией - только для бумажной маслопропитанной и некоторых видов пластиковой
• Требуется точное соблюдение технологии термоусадки; недостаточно прогрева или перегрев приводят к деформации или растрескиванию
• Обязательно наличие специнструмента: горелка ПГ и НМБ-6 - без них монтаж невозможен
• Не рекомендовано применение вне закрытых помещений без защиты от прямого UV-излучения - срок службы полимеров снижается
• Для кабелей с броней обязательно использование дополнительного комплекта заземления КМПБ

Примеры использования

• Ремонт аварийного участка кабельной линии ААБл 10 кВ в подземном кабельном канале
• Соединение кабелей АСБл при прокладке питания к цеховым установкам
• Модернизация старой сети с заменой поврежденных ответвлений в распределительной подстанции
• Установка временного соединения при плановых работах на объектах ЖКХ и энергообеспечения

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно попадать в диапазон 150–240 мм2. Перегрузка по сечению вызывает нагрев и выход из строя.
• При подготовке кабелей сохраните целостность бумажной изоляции - не травмируйте её острыми инструментами.
• Тщательно протирайте поверхности перед установкой термоусадочных элементов - грязь и масло нарушают адгезию клея.
• При термоусадке двигайте пламя горелки равномерно, начиная с середины кожуха - это предотвращает складки и пузыри воздуха.
• Для работы в холодную погоду (+5…–10 C) предварительно согрейте муфту в помещении - это ускоряет процесс усадки и улучшает качество герметизации.
• Фиксируйте заземляющий провод именно пружинами - не экономьте на комплекте КМПБ, особенно при наличии брони.
