Муфта кабельная соединительная 10 кВ СТП-10-150/240-Л с гильзами 9015017 Подольск stpx10x150x240l ПЗЭМИ

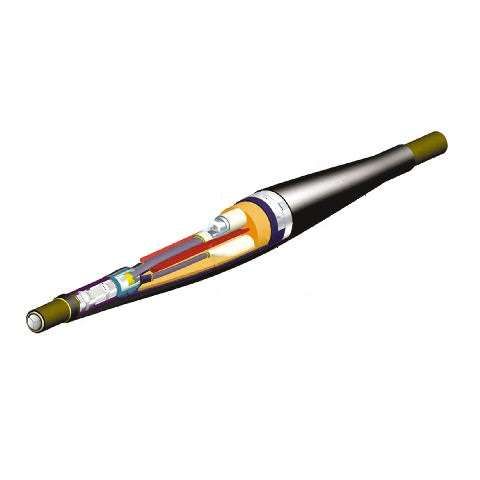

Муфта кабельная соединительная 10 кВ СТП-10-150/240-Л с гильзами, трубка усаживаемая - это термоусадочное соединение для кабелей с бумажной или пластмассовой изоляцией, предназначенное для надёжного соединения жил сечением 150–240 мм2 на напряжение до 10 кВ. Произведена Подольским заводом электромонтажных изделий (ПЗЭМИ), муфта обеспечивает герметичную и механически прочную связь между участками силового кабеля.

Назначение и область применения

Муфта СТП-10-150/240-Л используется для соединения двух концов кабеля при ремонте, модернизации или прокладке новых трасс. Применяется в сетях 6/10(12) кВ - например, в распределительных устройствах подстанций, кабельных линиях городских сетей, промышленных объектах и энергообъектах с высокой нагрузкой. Подходит как для воздушных, так и для подземных кабельных трасс.

Технические характеристики

• Номинальное напряжение: 6/10 (12) кВ - работает при максимальном рабочем напряжении 12 кВ, безопасно выдерживает кратковременные перегрузки;
• Номинальное сечение проводника: 150–240 мм2 - предназначена для кабелей именно этого диапазона; меньшие или большие сечения не подходят;
• Количество жил: 3 - рассчитана исключительно на трёхжильные кабели (например, ААБл, АВБбШв, ВВГнг-Ls);
• Тип исполнения: термоусадочный - корпус формируется за счёт нагрева специальной трубки, обеспечивающей плотное прилегание к изоляции;
• Совместимость с типами изоляции: бумажная и пластмассовая - позволяет использовать как на старых маслонаполненных кабелях, так и на современных полиэтиленовых.

Совместимость и монтаж

Муфта СТП-10-150/240-Л требует точного соблюдения технологии термоусадки. Перед установкой необходимо:

• Удалить внешнюю оболочку кабеля на необходимую длину (по инструкции ПЗЭМИ);
• Обработать поверхности жил и изоляции абразивной шкуркой для лучшего контакта;
• Запрессовать медные гильзы на жилах с помощью hydraulic press - давление должно соответствовать нормам ГОСТ 8937;
• Равномерно прогреть термоусадочную трубку газовой горелкой - нельзя допускать перегрева или образования пузырей.

Не рекомендуется применять муфту без предварительной подготовки кабельных концов - риск пробоя увеличивается в 3–5 раз.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 31568 и ТУ 16.К71-003-2019. Конструкция обеспечивает класс защиты IP67 после усадки - полностью герметична против пыли и временного погружения в воду. Материалы термоусадочной трубки не поддерживают горение и соответствуют требованиям пожарной безопасности для кабельных систем.

Преимущества

• Высокая степень герметизации благодаря равномерному сжатию термоусадочной трубки - снижает риск попадания влаги;
• Стабильная механическая прочность - гильзы запрессованы, а изоляция восстановлена без зазоров;
• Удобство монтажа в условиях ограниченного доступа - компактный дизайн позволяет работать даже в тесных коллекторах;
• Долгий срок службы - при правильной установке служит более 30 лет без потери характеристик.

Ограничения применения

• Не применяется для одножильных или четырёхжильных кабелей - только для трёхжильных;
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2 - использование вне диапазона вызывает перегрев и выход из строя;
• Требует наличия оборудования для термоусадки - без газовой горелки или термопушки установка невозможна;
• Не рекомендована для постоянного погружения в воду - хотя IP67 защищает от брызг и кратковременного затопления, длительное воздействие воды требует дополнительной защиты.

Примеры использования

• Соединение повреждённого участка кабеля ААБл в подземной кабельной трассе города;
• Ремонт ответвления от главной линии 10 кВ на промышленном предприятии;
• Переподключение кабеля при замене трансформатора на подстанции;
• Монтаж временной связи между двумя секциями кабельной сети во время планового обслуживания.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно определить площадь жилы;
• Не экономьте на времени подготовки: плохая зачистка изоляции - основная причина отказов через 1–2 года;
• При работе в сырую погоду закрывайте место монтажа плёнкой - влага на поверхности перед усадкой снижает качество изоляции;
• Храните муфты в сухом месте при температуре +5…+30 C - переохлаждение делает термоусадочную трубку хрупкой;
• Всегда сохраняйте инструкцию от ПЗЭМИ - она содержит графические схемы и минимальные длины зачищаемых участков.
