Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(150-240) с болтовыми соединителями Нева-Транс Комплект 22060003 Нева Транс

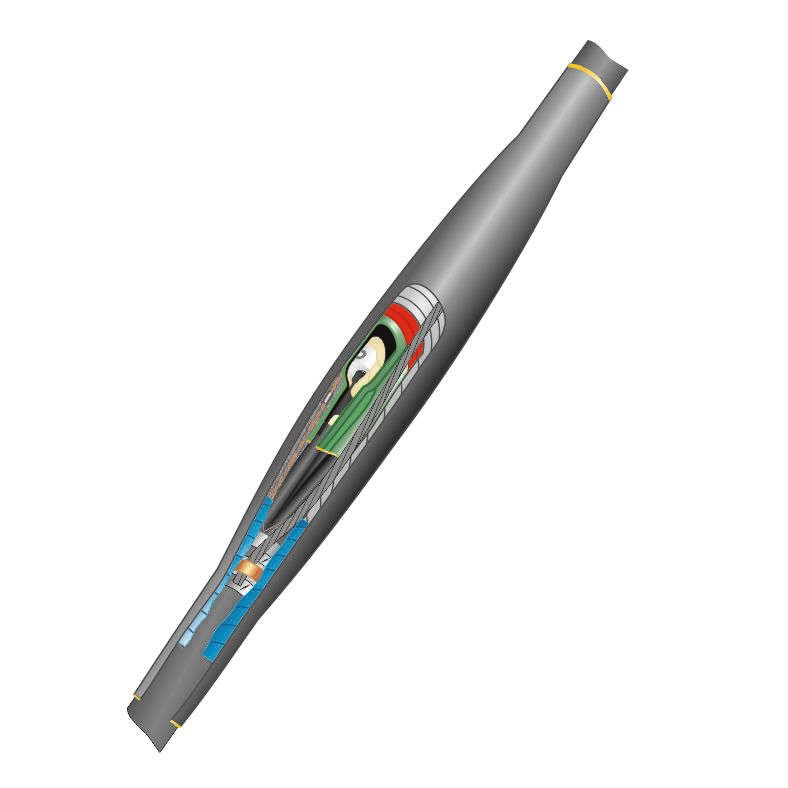

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(150-240) с болтовыми соединителями от Нева-Транс Комплект предназначена для герметичного соединения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена и бронёй, обеспечивая надёжную передачу электроэнергии на напряжение до 10 кВ. Эта муфта применяется в подземных и закрытых кабельных системах, где важна устойчивость к влаге, механическим нагрузкам и перепадам температур.

Назначение и область применения

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(150-240) с болтовыми соединителями используется для соединения трёхжильных кабелей сечением 150, 185 и 240 мм2, имеющих изоляцию из сшитого полиэтилена, медный экран (проволочный или ленточный) и броню - с ней или без неё. Применяется в сетях 10 кВ, где требуется долговременная герметизация соединений. Подходит для установки в земле, кабельных тоннелях, каналах, коллекторах и других закрытых помещениях. Может использоваться на любых уровнях прокладки, включая участки с высокой влажностью.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение проводника: 150–240 мм2
• Количество жил: 3
• Тип изоляции кабеля: сшитый полиэтилен
• Тип соединения: болтовые соединители
• Способ монтажа: термоусадка
• Наличие экрана: да (медный проволочный или ленточный)
• Оболочка: ПВХ (PVC)
• Защитный покров: с бронёй (совместима с кабелями как с бронёй, так и без неё)
• Диапазон рабочих температур: от –50 C до +50 C
• Влажность: допускается до 98%

Совместимость и монтаж

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(150-240) с болтовыми соединителями совместима с кабелями, имеющими бумажно-масляную или пластиковую изоляцию, но оптимально работает именно с кабелями на основе сшитого полиэтилена. Для монтажа требуется термофен для равномерного нагрева термоусадочных элементов. Соединение жил осуществляется через болтовые зажимы - они обеспечивают прочный электрический контакт и позволяют легко проверить затяжку. Установка возможна в условиях ограниченного доступа, поскольку корпус компактен и не требует сложных инструментов. Перед монтажом необходимо зачистить изоляцию и экран точно по размерам, указанным в инструкции производителя.

Безопасность и стандарты

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(150-240) с болтовыми соединителями соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Произведённая продукция прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Оболочка из ПВХ не содержит токсичных веществ, что делает муфту экологически безопасной при эксплуатации и утилизации.

Преимущества

• Высокая степень защиты благодаря термоусадке - исключает попадание влаги и пыли внутрь соединения
• Болтовые соединители обеспечивают надёжный и воспроизводимый контакт без необходимости сварки
• Широкий диапазон рабочих температур позволяет использовать муфту в суровых климатических условиях
• Совместимость с кабелями как с бронёй, так и без неё повышает универсальность
• Готовая конструкция снижает время монтажа по сравнению с литыми аналогами

Ограничения применения

• Не предназначена для использования на открытом воздухе без дополнительной защиты от УФ-излучения - материал ПВХ со временем стареет под прямыми солнечными лучами
• Не рекомендуется применять для кабелей с изоляцией из бумаги, пропитанной маслом, если она не была предварительно подготовлена (высушенная и герметизированная)
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев вызывает негерметичность, перегрев - деформацию материалов
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2 - не обеспечивается плотное прилегание термоусадочных трубок

Примеры использования

• Соединение кабелей КВВГнг(A)-LS 3×185 в подземном кабельном канале городской распределительной сети
• Замена повреждённого участка кабеля 10 кВ в тоннеле тепловой станции
• Подключение ответвлений от главной трассы в кабельном коллекторе промышленного объекта
• Ремонт кабельной линии в районе с высоким уровнем грунтовых вод

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - используйте только 150, 185 или 240 мм2
• При работе в сыром месте - протрите поверхность кабеля насухо и используйте термоусадочные трубки с клеевым слоем внутри
• Нагревайте термоусадочные элементы равномерно, начиная с центра и двигаясь к краям - это предотвращает образование воздушных пузырей
• Проверяйте момент затяжки болтов - переусадка может повредить контакты, недотянутые - вызывают нагрев
• После монтажа проведите контрольное измерение сопротивления изоляции - это обязательный этап для гарантии безопасности
• Храните муфту в сухом помещении при температуре от –10 C до +30 C - длительное воздействие холода ниже –20 C может сделать ПВХ хрупким
