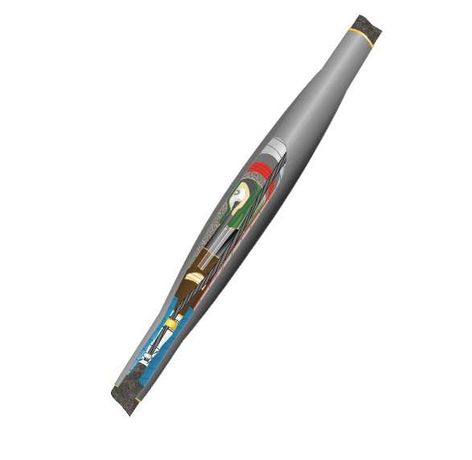

Муфта кабельная соединительная 10кВ СТп(М) 3х(70-120мм) с болтовыми соединителями Нева-Транс Комплект 22010034 Нева Транс

Муфта кабельная соединительная 10кВ СТп(М) 3х(70-120мм) с болтовыми соединителями от производителя Нева-Транс Комплект (арт. 22010034) предназначена для надёжного соединения трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Устройство обеспечивает герметичность, механическую прочность и долговечность соединений даже в условиях повышенной влажности и низких температур.

Назначение и область применения

Муфта используется для соединения кабелей сечением 70, 95 и 120 мм2 в сетях до 10 кВ. Подходит для установки в грунте, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Не требует специальных условий по уровню прокладки - работает как на поверхности, так и в подземных сооружениях. Применяется в энергообъектах, промышленных предприятиях, ЖКХ, на транспорте и в инфраструктурных проектах.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип соединения: болтовые соединители
• Тип изоляции кабеля: бумажная, пропитанная
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Метод монтажа: термоусаживание с использованием горелки или фена
• Защита корпуса: двойной термоусаживаемый кожух с клеевым слоем
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима только с кабелями с бумажной пропитанной изоляцией. Для работы требуется наличие оборудования для нагрева - газовая горелка или высокотемпературный фен. Соединители устанавливаются на концах кабелей перед термоусаживанием. Каждая часть муфты (наружный и внутренний кожух, межжильная распорка, заполнитель) должна быть точно расположена согласно инструкции производителя. После сборки все элементы равномерно прогреваются до полной усадки - образуется плотное, герметичное соединение без воздушных пузырей.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Конструкция соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Экологически безопасна - не содержит свинец и другие токсичные материалы. Защищённая конструкция предотвращает пробои и утечки тока даже при длительной нагрузке.

Преимущества

• Высокая степень защиты IP67 благодаря двойному термоусаживаемому кожуху с клеевым слоем - полностью герметична против воды и пыли
• Усиленная конструкция: межжильная распорка и заполнитель предотвращают деформацию и обеспечивают равномерное распределение напряжения между фазами
• Гибкая система заземления: крепление к оболочкам кабеля выполняется через пружины давления (не требуют пайки) и/или методом пайки к бронелентам
• Не требует внешнего корпуса - сама является герметичным и прочным элементом
• Подходит для установки в любых условиях - от вечной мерзлоты до тропиков

Ограничения применения

• Не применяется для кабелей с полиэтиленовой, XLPE или другой немасляной изоляцией - только для бумажной пропитанной
• Требует точного соблюдения технологии термоусаживания; недостаточный нагрев снижает герметичность
• Не рекомендовано использование в местах с частыми механическими воздействиями без дополнительной защиты (например, в открытых участках с движущимся оборудованием)
• Запрещено применять при температуре ниже –50 C - материал становится хрупким

Примеры использования

• Соединение кабелей в подземных кабельных линиях городских электросетей
• Обустройство ответвлений на промышленных объектах с мощными двигателями
• Ремонт поврежденных участков кабельных трасс в теплицах, холодильных цехах и подземных коммуникациях
• Установка в кабельных коллекторах метрополитена и железнодорожных станций

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 70–120 мм2. Перегрузка или недоиспользование снижают срок службы
• Используйте только рекомендованный нагревательный инструмент - слишком высокая температура может повредить полимеры
• При работе в сыром месте протрите кабели насухо перед установкой - влага внутри муфты вызывает коррозию контактов
• При монтаже на бронированных кабелях используйте пайку для крепления заземления к бронелентам - это надёжнее, чем пружины
• Храните муфту в сухом помещении при температуре от –10 C до +30 C - перепады влажности могут повлиять на адгезию клеевого слоя
