Муфта кабельная соединительная 10кВ СТП-10-70/120-Л с гильзами 9015010 Подольск stpx10x070x120l ПЗЭМИ

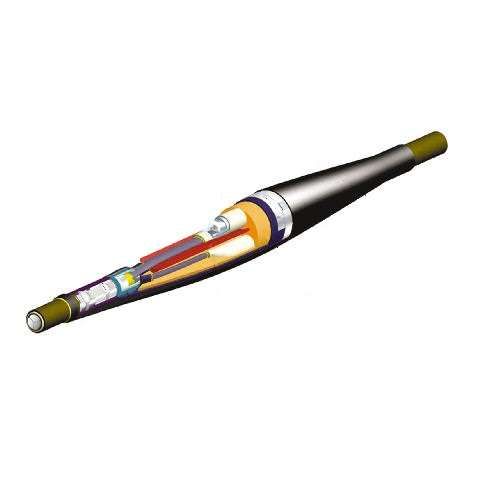

Муфта кабельная соединительная 10 кВ СТП-10-70/120-Л с гильзами, трубка усаживаемая - это термоусадочная муфта для надёжного соединения силовых кабелей с бумажной или пластмассовой изоляцией на напряжение до 10 кВ. Подойдёт для ремонта, модернизации и прокладки сетей в условиях повышенной влажности и механических нагрузок. Бренд: Подольский завод электромонтажных изделий ПЗЭМИ, артикул stpx10x070x120l.

Назначение и область применения

Муфта СТП-10-70/120-Л предназначена для герметичного соединения трёхжильных кабелей сечением 70–120 мм2. Применяется там, где требуется восстановление целостности кабеля после повреждения, переброски линии или подключения ответвлений. Особенно эффективна при работе с кабелями типа ААБл, АСБ, ВВГнг, NYM - как с бумажной, так и с полиэтиленовой изоляцией. Устанавливается в траншеях, коллекторах, камерах, шахтах, внутри зданий и на опорах ЛЭП.

Технические характеристики

• Номинальное напряжение: 6/10(12) кВ - рассчитана на работу в сети с максимальным рабочим напряжением 12 кВ;
• Сечение проводников: 70–120 мм2 - подходит для средних и крупных сечений, типичных для распределительных сетей;
• Исполнение: термоусадочное - материал сужается при нагреве, обеспечивая плотную адгезию к поверхности кабеля;
• Количество жил: три - для трёхфазных систем; каждая жила изолирована отдельно;
• Работает с кабелями: и с бумажной, и с пластмассовой изоляцией - универсальность снижает необходимость хранить несколько типов муфт;
• Укомплектовано: металлическими гильзамы для соединения жил + термоусадочные трубки для изоляции и защиты.

Совместимость и монтаж

Муфта СТП-10-70/120-Л совместима с большинством кабелей того же класса напряжения и сечения. Для установки требуются:

• Обязательный инструмент: газовая горелка или фен для равномерного прогрева термоусадочных элементов;
• Чистота поверхностей: перед сборкой необходимо удалить оксиды, грязь и влагу с жил и изоляции;
• Правильно выдерживать длину зачистки: согласно инструкции завода - недостаточно зачищенные участки вызывают пробои, слишком длинные - нарушают электрическую прочность;
• Фиксация гильз: должны быть запрессованы с усилием, соответствующим рекомендациям ГОСТ 8459-2014;
• Не допускается использование с кабелями меньшего сечения - риск перегрева и деформации.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ 31033-2002 и МЭК 60502-2. Конструкция исключает образование воздушных полостей, что предотвращает коронный разряд. Все материалы устойчивы к воздействию масла, бензина, щелочей и UV-лучей. Напряжение испытаний - 2,5U₀ = 15 кВ переменного тока, продолжительностью 15 минут. Соответствие сертифицировано для работы в электроустановках до 10 кВ.

Преимущества

• Высокая степень герметизации благодаря одновременной усадке всех слоёв - минимизация попадания влаги;
• Стабильная работа при температуре от –40C до +90C - подходит для суровых климатических условий;
• Отсутствие необходимости в литой смоле или эпоксидных компаундах - проще и быстрее в монтаже;
• Защита от внешнего воздействия: корпус усилен за счёт многослойной термоусадки - устойчива к давлению, удару, вибрации;
• Срок службы более 30 лет при правильном монтаже - проверенная технология Подольского ЗЭМИ.

Ограничения применения

• Не применяется для кабелей сечением менее 70 мм2 - возможен перегрев и потеря герметичности;
• Не предназначен для постоянного погружения в воду - хотя IP67, но не является подводной муфтой;
• Не используется в местах с частыми перепадами температуры выше +-50C - риск растрескивания материала;
• Требует точного соблюдения технологии монтажа - ошибки в прогреве приведут к выходу из строя;
• Не заменяет распределительную муфту - только соединительная, без ответвлений.

Примеры использования

• Ремонт поврежденного кабеля ААБл 3×120 в подземной канализационной камере;
• Соединение двух участков кабеля ВВГнг 3×100 при прокладке линии между цехами предприятия;
• Переход от старого бумажного кабеля к новому с XLPE-изоляцией в распределительной подстанции;
• Подключение резервного питания к насосной станции через кабель 3×70.

Практические советы

• Перед монтажом обязательно проведите тест на сопротивление изоляции - убедитесь, что кабели не имеют скрытых повреждений;
• При использовании в сырых помещениях дополнительно закройте место соединения бандажом или кожухом - даже хорошая муфта боится длительного контакта с капельной влагой;
• Не используйте открытый пламя - только регулируемый тепловой поток. Перегрев приводит к прожиганию стенок;
• Проверьте соответствие диаметра кабеля внутреннему размеру термотрубки - если кабель толще, муфта не будет плотно садиться;
• Храните муфты в сухом месте, при t° от +5C до +30C - переохлаждённый материал становится хрупким.
