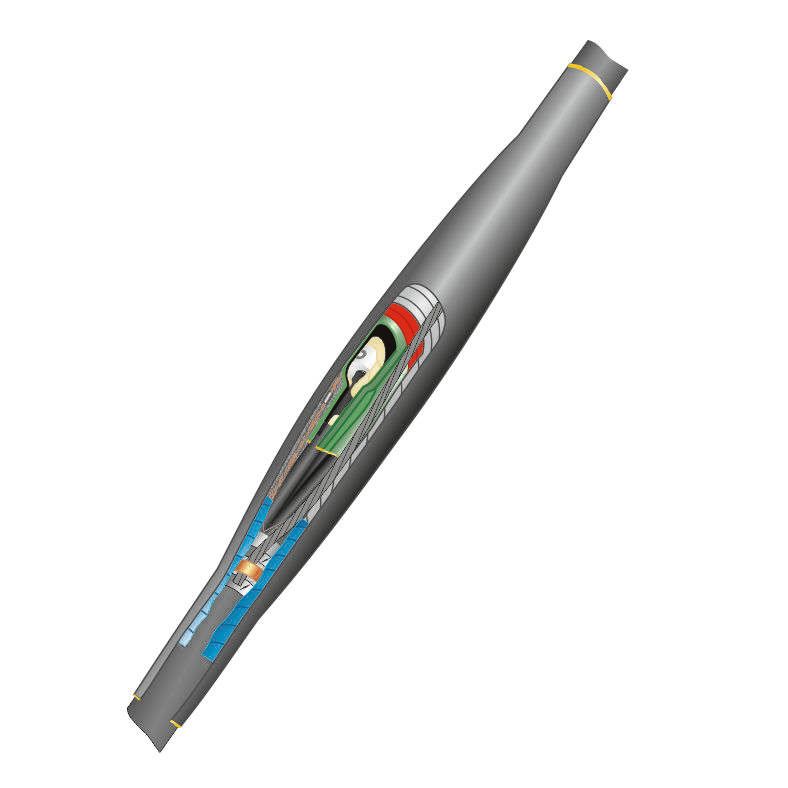

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(70-120) с болтовыми соединителями Нева-Транс Комплект 22060002 Нева Транс

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(70-120) с болтовыми соединителями от Нева-Транс Комплект предназначена для герметичного соединения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена и бронёй, обеспечивая надёжную передачу электроэнергии на напряжение до 10 кВ. Эта муфта применяется в подземных и закрытых кабельных системах, где важна устойчивость к влаге, механическим нагрузкам и перепадам температур.

Назначение и область применения

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(70-120) с болтовыми соединителями используется для соединения трёхжильных кабелей сечением 70, 95 и 120 мм2 с изоляцией из сшитого полиэтилена, экранированных медными проволоками или лентой, с бронёй или без неё. Применяется в сетях до 10 кВ включительно.

• Подземная прокладка - прямо в грунт без дополнительных кожухов
• Закрытые кабельные сооружения: тоннели, каналы, коллекторы
• Промышленные объекты: подстанции, насосные станции, цеха с кабельными трассами
• Городские сети распределения энергии

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение кабеля: 70–120 мм2 (поддерживает три стандарта: 70, 95, 120)
• Количество жил: 3
• Тип изоляции кабеля: сшитый полиэтилен (XLPE)
• Тип экрана: медный проволочный или ленточный - есть
• Оболочка: ПВХ (поливинилхлорид)
• Способ монтажа: термоусадка - нагревом для плотного прилегания
• Исполнение: термоусадочный
• Защитный покров: с бронёй - совместима с кабелями как с бронёй, так и без неё
• Диапазон рабочих температур: от –50 C до +50 C
• Влажность: допускается до 98%

Совместимость и монтаж

Муфта кабельная соединительная 10кВ 10ПСТ(б)-(тк)-3х(70-120) с болтовыми соединителями совместима с кабелями, имеющими бумажную или пластиковую изоляцию, но оптимально работает именно с кабелями на основе сшитого полиэтилена. Соединители выполнены в виде болтовых зажимов - обеспечивают прочный и низкоомный контакт между жилами.

Основные этапы монтажа

1. Подготовьте концы кабелей: зачистите изоляцию, экран и броню согласно чертежу в комплекте
2. Наденьте термоусадочные элементы на один из кабелей до начала работы
3. Соедините жилы болтовыми соединителями - затяните моментом, указанным в инструкции
4. Наденьте внутреннюю термоусадочную трубку, равномерно прогрейте феном до полной усадки
5. Установите внешний корпус из ПВХ, снова прогрейте для плотного прилегания
6. Проверьте герметичность - отсутствие пузырей, деформаций, щелей

Не требует специальных инструментов кроме теплового фена и набора ключей. Учитывайте посадочный диаметр - муфта рассчитана на кабели с наружным диаметром, соответствующим сечению 70–120 мм2.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - нормы для кабельных соединений до 35 кВ
• Выполнена по ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России
• Материалы - экологически безопасны, не выделяют токсичных веществ при работе

Преимущества

• Высокая герметичность благодаря двухслойной термоусадке - исключает попадание влаги
• Стабильная работа при экстремально низких температурах - до –50 C
• Болтовые соединители обеспечивают долговечный и надёжный электрический контакт
• ПВХ-оболочка устойчива к химическим воздействиям и механическому повреждению
• Подходит для установки в любых условиях - даже в сырых и подтопляемых зонах

Ограничения применения

• Не предназначен для кабелей с масляной или бумажной пропиткой - только для XLPE
• Не рекомендовано использование вне диапазона температур –50…+50 C
• Не следует применять в местах постоянного контакта с открытым пламенем или высокотемпературными поверхностями
• Требуется точное соблюдение технологии термоусадки - недостаточный нагрев снижает герметичность
• Не подходит для кабелей сечением менее 70 мм2 или более 120 мм2

Примеры использования

• Соединение кабелей КВВГнг(A)-LS 3×120 в подземном кабельном переходе через дорогу
• Ремонт повреждённого участка кабеля 3×95 в тоннеле метрополитена
• Установка ответвления от главной трассы 3×70 к подстанции в промзоне
• Замена старого соединения в кабельном коллекторе ЖКХ после аварийного отказа

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль
• Не экономьте на времени прогрева - термоусадка должна стать однородной, без вздутий
• При монтаже в грунте - убедитесь, что место не подвержено активному движению почвы
• Храните муфту в сухом месте, избегайте прямого солнца - ПВХ может потерять эластичность
• Сохраняйте инструкцию и сертификат - они нужны при приемке работ и в случае проверки
• Для кабелей с бронёй - обязательно правильно смонтировать заземление экрана и брони
