Муфта кабельная соединительная 10кВ ПСТО(тк) 1х(70-120мм) с болтовым соединителем Нева-Транс Комплект 22010037 Нева Транс

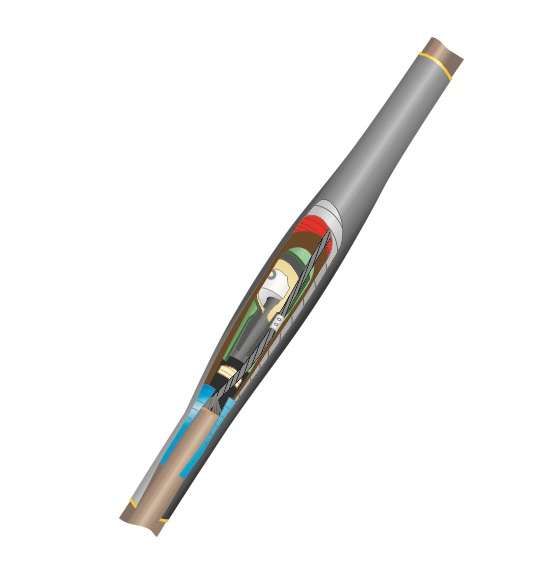

Муфта кабельная соединительная 10кВ ПСТО(тк) 1х(70-120мм) с болтовым соединителем от бренда Нева-Транс Комплект (арт. 22010037) предназначена для надёжного соединения одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Устройство обеспечивает герметичность, электрическую безопасность и долговечность даже в условиях повышенной влажности и широких перепадов температур.

Назначение и область применения

Муфта кабельная соединительная 10кВ ПСТО(тк) 1х(70-120мм) с болтовым соединителем используется для создания электрического соединения между двумя участками кабеля сечением 70, 95 или 120 мм2. Применяется в сетях 10 кВ при прокладке в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Подходит для ремонта повреждённых участков кабельных трасс и завершения новых линий.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 70, 95, 120 мм2
• Тип соединения: болтовой контакт
• Тип изоляции кабеля: сшитый полиэтилен (XLPE)
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Защита корпуса: термоусаживаемый кожух с клеевым слоем
• Заземление: выполняется из медного проволочного экрана кабеля
• Метод установки: термоусаживание с применением тепла (горелка/фен)

Совместимость и монтаж

Муфта совместима исключительно с одножильными кабелями с изоляцией из сшитого полиэтилена указанного сечения. Для монтажа требуется:

• Подготовить концы кабелей согласно инструкции производителя (зачистка жил, экрана, изоляции)
• Установить болтовой соединитель на жилах, затянуть моментом, указанным в документации
• Надеть регулирующие трубки и герметизирующие элементы
• Равномерно прогреть внешний термоусаживаемый кожух с помощью газовой горелки или промышленного фена до плотного обтягивания поверхности
• Не допускать попадания воды, грязи или пыли внутрь во время сборки

Перед укладкой в землю проверьте целостность термоусаженной оболочки - она должна быть без пузырей, вздутий и неплотных участков.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Прошла государственные испытания и имеет сертификат соответствия Росстандарта

Герметизация достигнута за счёт комбинированного применения термоусаживающихся материалов и специализированных герметиков, предотвращающих проникновение влаги и снижающих риск пробоя.

Преимущества

• Высокая механическая прочность и устойчивость к деформациям благодаря толстостенному кожуху
• Автоматическое распределение электрического поля через регуляторы напряжённости - снижает риск разрядов
• Заземление реализуется без дополнительных проводов - просто путём свивания экрана
• Устойчивость к воздействию влаги, химических веществ и перепадов температур
• Экологически безопасный состав материалов - не содержит вредных летучих компонентов

Ограничения применения

• Не многожильным кабелям - только одножильные с XLPE-изоляцией
• Не рекомендовано использование вне диапазона температур –50…+50 C
• Не предназначен для постоянного погружения в воду - хотя IP-класс не указан, герметичность рассчитана на влажную среду, а не на длительное подтопление
• Требует наличия оборудования для нагрева - горелки или профессионального фена; нельзя использовать бытовые устройства
• Не подлежит демонтажу после термоусаживания - является одноразовым изделием

Примеры использования

• Соединение кабелей на подземных ЛЭП городских районов
• Ремонт аварийного участка кабельной линии в тоннеле метрополитена
• Присоединение ответвлений к главному кабелю в кабельном канале промзоны
• Заключительная точка прокладки нового кабеля в коттеджном поселке с глубокими грунтами

Практические советы

• Выбирайте муфту точно по сечению кабеля - не используйте её для меньших или больших значений, даже если кажется, что “на глаз” подходит
• Проверяйте срок годности материала перед монтажом - термоусаживаемые компоненты имеют ограниченный период хранения
• При работе в сыром климате - работайте под навесом, чтобы избежать намокания внутренних частей до начала нагрева
• Не экономьте на времени подготовки: качественная зачистка жил и экрана - половина успеха
• После монтажа обязательно проведите контрольное опробование - замеры сопротивления изоляции и тест на пробой
• Храните муфту в оригинальной упаковке, в сухом помещении при t = +5…+30 C
