Муфта соединительная 1ПСТ 10 70/120-Б с болт. наконечниками (компл. из 3шт.) | 57816 КВТ

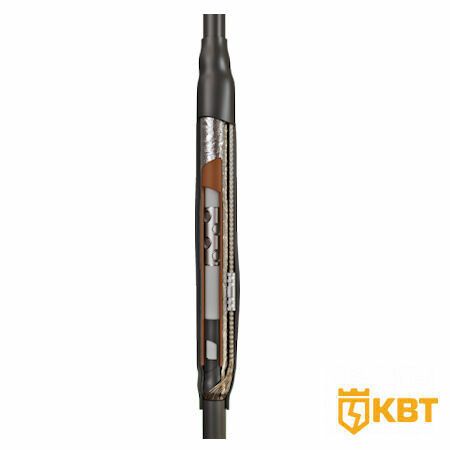

Муфта кабельная соединительная 1ПСТ-10-70/120(Б) с болтовыми соединителями (упаковка 3 шт.) от бренда КВТ предназначена для надёжного соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Устройство выполнено в виде термоусаживаемой сборки с болтовыми контактами, обеспечивает герметичность, электрическую безопасность и долговечность соединений в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта 1ПСТ-10-70/120(Б) используется для соединения одножильных кабелей с изоляцией из сшитого полиэтилена и концентрическим медным экраном. Подходит для кабелей типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Работает на напряжении 6–10 кВ. Применяется в сетях среднего напряжения: подземные кабельные линии, распределительные пункты, кабельные камеры, трансформаторные подстанции, промышленные объекты с высокой требовательностью к надёжности соединений.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение проводника: 70–120 мм2
• Тип муфты: термоусаживаемая
• Способ монтажа: термоусадка с применением газовой горелки
• Количество жил: 1
• Экранирование: концентрическое, медное
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Состав: безгалогеновый (HF = Halogen Free)
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 1ПСТ-10-70/120(Б) совместима исключительно с кабелями, имеющими сшитый полиэтилен и медный экран. Для монтажа требуется:

• Пропановая горелка ПГ (КВТ) - для равномерного нагрева термоусадочных элементов;
• Инструмент НМБ-6 (КВТ) - для срыва головок болтовых соединителей;
• Инструменты для зачистки изоляции и полупроводящего экрана.

Болтовые соединители предварительно подматываются специальным герметиком, который заполняет микропустоты и выравнивает электрическое поле. Медный экран кабеля восстанавливается с помощью алюминиевой ленты и медной перемычки, которая опрессовывается в гильзу. Герметизация достигается благодаря термоплавкому клею внутри защитного кожуха - он активируется при нагреве и образует плотный слой по всей поверхности.

Обратите внимание: муфта рассчитана на три фазы - один комплект содержит три единицы, что соответствует одной трёхфазной линии. Отгрузка - только кратно упаковке (3 шт.).

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для высоковольтных соединений.
• Не содержит галогенов - при возгорании не выделяет токсичных газов, безопасна для людей и оборудования.
• Термопластик корпуса - самозатухающий, не распространяет пламя.
• Высокая степень защиты от внешних воздействий: IP67 (при правильном монтаже) - защита от пыли и временного погружения в воду.

Преимущества

• Универсальность: можно использовать как болтовые соединители, так и гильзы под опрессовку - гибкость при работе с разными условиями монтажа.
• Равномерное распределение электрического поля: специальные трубки выравнивают напряжённость в месте среза полупроводящего экрана, снижают риск пробоя.
• Автоматическая герметизация: термоплавкий клей создаёт водонепроницаемый и воздухонепроницаемый барьер без дополнительных действий.
• Долговечность: материалы устойчивы к старению, влаге, химическим воздействиям и широкому диапазону температур.
• Совместимость с продукцией КВТ: все компоненты (инструменты, герметики, заземление) проходят сертификацию как единая система.

Ограничения применения

• Не применяется для кабелей с многожильными токопроводящими жилами - только для одножильных.
• Запрещено использование на кабелях с алюминиевыми жилами - для них предназначен другой тип: 1ПСТ-10-800(Б).
• Требуется обязательное наличие заземления: при монтаже на кабеле с броней из стали или алюминия - обязательно использовать дополнительный «Комплект заземления КМПБ».
• Не допускается монтаж при температуре ниже –50 C или выше +50 C - выход за диапазон снижает эффективность термоусадки и герметизации.
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя IP67 обеспечивает временную защиту, длительное пребывание под водой требует дополнительной защиты.

Примеры использования

• Соединение кабелей АПвП в подземной кабельной трассе между двумя распределительными пунктами.
• Ремонт поврежденного участка кабеля на промышленном конвейере с питанием 10 кВ.
• Подключение кабеля от трансформатора к ячейке КРУ-10 кВ в цеху.
• Монтаж ответвлений в системе освещения крупного объекта (склад, завод, ЖКХ).

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (70–120 мм2) - не используйте на меньших или больших жилах.
• При зачистке полупроводящего экрана соблюдайте точность: неровности вызывают локальное возрастание напряжённости поля - возможен пробой.
• Нагревайте термоусадочные элементы равномерно, начиная с центра и двигаясь к краям - чтобы избежать образования воздушных пузырей.
• Проверяйте целостность герметизирующего слоя после остывания - он должен быть сплошным, без трещин и вздутий.
• Храните муфты в сухом помещении при температуре от –10 C до +30 C - не допускайте заморозки компонентов перед монтажом.
• Всегда используйте оригинальные инструменты КВТ - несовместимые устройства могут повредить соединители или нарушить герметичность.
