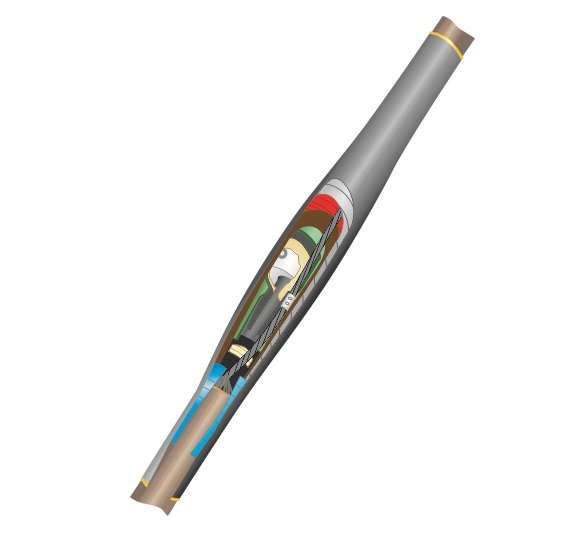

Муфта кабельная соединительная 10кВ ПСТО(тк) 1х(150-240мм) с болтовым соединителем Нева-Транс Комплект 22010038 Нева Транс

Муфта кабельная соединительная 10кВ ПСТО(тк) 1х(150-240мм) с болтовым соединителем от бренда Нева-Транс Комплект (арт. 22010038) предназначена для надёжного соединения одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Устройство обеспечивает герметичность, электрическую безопасность и долговечность даже в условиях повышенной влажности и широких перепадов температур.

Назначение и область применения

Муфта используется для соединения одножильных силовых кабелей сечением 150, 185 и 240 мм2. Применяется там, где требуется восстановление целостности кабельной линии без замены всего участка - например, при ремонте повреждённых секций, ответвлении линий или заведении кабеля в оборудование.

• Подходит для прокладки в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях.
• Не требует ограничений по глубине или уровню установки - можно использовать как на поверхности, так и в подземных камерах.
• Работает в условиях от -50C до +50C и при влажности воздуха до 98%, что делает её подходящей для сурового климата и сырых помещений.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 150 мм2, 185 мм2, 240 мм2
• Тип соединения: болтовой контакт между жилами
• Тип изоляции: термоусаживающаяся, на основе модифицированного полимера
• Защита корпуса: толстостенный внешний кожух с клеевым слоем
• Герметизация: достигается за счёт внутренних герметиков и регуляторов электрического поля
• Заземление: выполняется путём свивания медного проволочного экрана кабеля в единый заземляющий проводник
• Сертифицирована по ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима исключительно с одножильными кабелями с изоляцией из сшитого полиэтилена (СПЭ). Для многожильных кабелей она не применяется.

Монтаж осуществляется методом термоусаживания:

1. Подготовить концы кабелей - удалить изоляцию, экран и полупроводящие слои согласно инструкции.
2. Установить болтовой соединитель на жилы, затянуть моментом, указанным в документации.
3. Надеть внутренние элементы (герметизирующие трубки, регуляторы поля), затем наружный кожух.
4. Равномерно прогревать все части термоусаживаемой муфты с помощью газовой горелки или мощного фена до полной усадки.
5. Проверить плотность прилегания всех элементов - они должны полностью обхватывать кабель без пузырей и щелей.

Перед работой необходимо проверить соответствие диаметра кабеля заявленному диапазону - использование вне пределов 150–240 мм2 недопустимо.

Безопасность и стандарты

• Соответствует обязательным нормам ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016.
• Прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта РФ.
• Экологически безопасна - материалы не выделяют токсичных веществ при нагреве или длительной эксплуатации.
• Выдерживает механические нагрузки и воздействие влаги благодаря цельнометаллическому экрану и герметичной оболочке.

Преимущества

• Высокая степень защиты IP67 - гарантированная герметичность даже при частичном погружении в воду.
• Равномерное распределение электрического поля снижает риск пробоя изоляции в местах перехода.
• Автоматическое формирование заземления через медный экран экономит время и материал при монтаже.
• Толстостенная оболочка с клеевым слоем обеспечивает прочную адгезию к любым поверхностям кабеля.
• Не требует дополнительных материалов - весь набор встроен в комплект.

Ограничения применения

• Не многожильные кабели - только одножильные с изоляцией из сшитого полиэтилена.
• Не рекомендовано применение при температуре ниже -50C во время монтажа - термоусадка будет некачественной.
• Не допускается использование в помещениях с постоянным воздействием открытого пламени или химических растворителей.
• Не предназначен для работы под давлением воды выше уровня обычной грунтовой влаги - не является водонепроницаемой камерой.
• Требуется наличие оборудования для термоусадки - горелки или фена с контролируемой температурой.

Примеры использования

• Соединение кабелей питания на подстанциях 6–10 кВ после аварийного повреждения.
• Прокладка трасс в городских канализационных коллекторах с высокой влажностью.
• Подключение кабеля от воздушной ЛЭП к распределительному пункту.
• Монтаж в промышленных цехах с технологическими конвейерами и насосными станциями.
• Ремонт кабельных линий в холодных регионах - Сибирь, Дальний Восток, Арктика.

Практические советы

• Перед монтажом обязательно проведите контрольное измерение сечения кабеля штангенциркулем - точность важнее паспортных значений.
• Не используйте бытовые фены - нужна профессиональная тепловая установка с температурой 150–200 C и равномерным потоком воздуха.
• При работе в сыром месте протирайте кабель перед сборкой сухой тканью - капли воды внутри муфты вызывают конденсацию и возможный пробой.
• После окончательной усадки осмотрите все швы - если есть видимые деформации или вздутости, демонтируйте и замените муфту.
• Храните изделие в оригинальной упаковке, в сухом месте при t = +5…+30 C - срок годности ограничен, хотя сама муфта не стареет.
