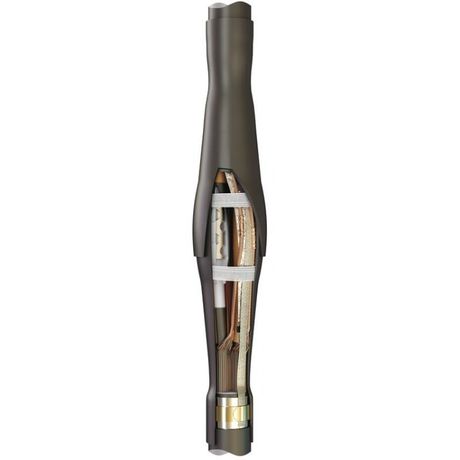

Кабельная муфта 3ПСТ-10-150/240 нг-LS (КВТ) - 77348

Муфта кабельная соединительная 10кВ 3ПСТ-10-150/240 нг-LS от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 6–10 кВ. Муфта термоусаживаемая, не содержит галогенов, имеет систему заземления и подходит для работы в широком диапазоне температур - от –50 до +50 C.

Назначение и область применения

Муфта 3ПСТ-10-150/240 нг-LS используется для создания герметичного и электроизоляционного соединения между двумя участками кабеля. Применяется при ремонте, модернизации или прокладке новых линий электроснабжения. Подходит для установки в помещениях, канализационных колодцах, тоннелях, на открытых участках - где требуется повышенная надёжность и безопасность.

• Соединяет кабели с номинальным напряжением 6/10 кВ
• Работает с кабелями типа АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г и аналогичными
• Подходит для кабелей с медным ленточным экраном и/или стальной броней
• Используется там, где важна негорючесть и малая дымообразование - благодаря отсутствию галогенов

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм2
• Внешний диаметр кабеля: 61,2 мм (для точного совпадения при монтаже)
• Тип исполнения: термоусаживаемая
• Метод монтажа: нагрев с помощью тепловой горелки
• Материал корпуса: полиолефин
• Материал изоляции: сшитый полиэтилен
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты IP: не указана, но защищён от влаги и пыли через герметичную термоусадку
• Система заземления: есть (через алюминиевую ленту и перемычки)
• Соответствие стандартам: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 3ПСТ-10-150/240 нг-LS рассчитана на работу с конкретным классом кабелей. Убедитесь, что внешний диаметр вашего кабеля точно соответствует значению 61,2 мм - отклонение более чем +-2 мм снижает герметичность.

Обязательные действия при монтаже:

• Снимите внешние слои кабеля (оболочка, экран, броня) согласно инструкции производителя
• На кабеле с броней обязательно закрепите плоский провод-перемычку и пружины постоянного давления
• Для кабелей с медным ленточным экраном используйте допкомплект КМЛЭ
• Для кабелей со стальной или алюминиевой бронью применяйте комплект заземления КМПБ
• Перед сборкой проверьте целостность всех элементов муфты - особенно термоплавкого клея внутри кожуха

Инструменты для монтажа:

• Пропановая горелка ПГ (КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Инструменты для зачистки изоляции и полупроводящего экрана

Болтовые соединители в комплект не входят - они должны быть приобретены отдельно. Однако муфта совместима как с опрессовкой, так и с болтовыми контактами.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - требование к безопасности и долговечности высоковольтных соединений
• Не содержит галогенов - при возгорании не выделяет токсичных паров, безопасна для людей и оборудования
• Защита от перенапряжений обеспечивается за счёт трубок выравнивания электрического поля
• Высокая механическая и электрическая прочность достигнута за счёт многослойной конструкции из сшитого полиэтилена

Преимущества

• Автоматическая герметизация: термоплавкий клей внутри кожуха плотно запечатывает все швы после прогрева
• Равномерное распределение электрического поля: предотвращает пробои в месте среза экрана
• Восстановление изоляции на уровне оригинальной кабельной изоляции благодаря толстостенным манжетам
• Универсальность: можно применять как с опрессовкой, так и с болтовыми соединителями
• Долговечность: материалы устойчивы к старению, влаге, химическим воздействиям и перепадам температур
• Надёжное заземление: система восстанавливает экран кабеля и обеспечивает контур заземления даже при наличии брони

Ограничения применения

• Не кабели с другим сечением - только 150–240 мм2
• Не работает с кабелями, имеющими внешний диаметр менее 59 мм или более 63 мм
• Требует обязательного наличия профессионального инструмента - нельзя смонтировать без горелки и набора для срыва болтов
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя герметична, не является подводной муфтой
• Не заменяет ответвительные муфты - предназначена исключительно для продольного соединения двух кабелей

Примеры использования

• Соединение кабелей АПвП2г при прокладке ЛЭП в городском кабельном канале
• Ремонт поврежденного участка кабеля АПвБП в подземной камере насосной станции
• Монтаж нового участка сети 10 кВ в промышленном цеху с высокой влажностью
• Замена аварийного фрагмента в кабельной линии объекта ЖКХ с использованием болтовых соединителей

Практические советы

• Перед монтажом проведите тестовый прогрев одной части муфты - чтобы убедиться в правильности регулировки горелки
• Не переусаживайте материал - перегрев вызывает деформацию и потерю эластичности
• Проверяйте наличие всех деталей перед началом работ - особенно пластиковую трубку выравнивания поля и алюминиевую ленту
• Если кабель имеет броню, всегда используйте комплект КМПБ - игнорирование этого увеличивает риск потери заземления
• Храните муфту в сухом помещении при температуре от +5 до +30 C - длительное хранение при минусовых температурах может сделать материал хрупким
• После завершения монтажа сделайте контрольный осмотр: убедитесь, что клей полностью заполнил щели, а кожух не имеет пузырей или трещин
