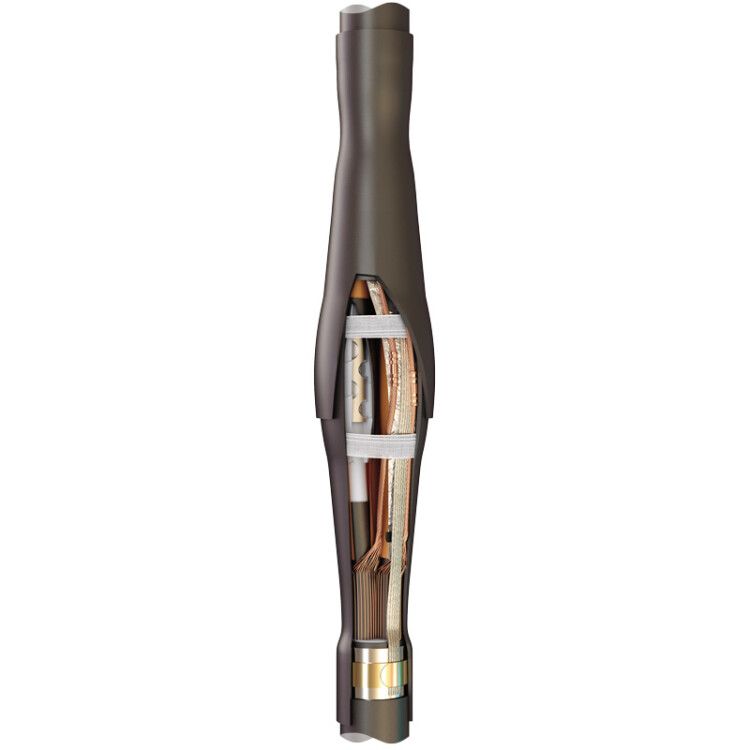

Муфта соединительная 3ПСТ-10-150/240-Б с болт. наконечниками | 66295 КВТ

Муфта кабельная соединительная 3ПСТ-10-150/240(Б) с болтовыми соединителями от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Применяется в сетях с бронированной и небронированной конструкцией, особенно там, где важна долговечность, герметичность и безопасность - например, в кабельных линиях, подстанциях и промышленных объектах.

Назначение и область применения

Муфта 3ПСТ-10-150/240(Б) используется для создания герметичного и электроизоляционного соединения между двумя участками кабеля с сечением жил до 240 мм2 и номинальным напряжением 10 кВ. Подходит для кабелей типа АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг и аналогичных с изоляцией из сшитого полиэтилена и концентрическим экраном из медных проволок. Может применяться как с броней из стали, так и без неё. Области использования: энергообъекты, промышленные предприятия, ЖКХ, транспортировочные системы, подземные и подводные кабельные трассы.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение жил: до 240 мм2
• Количество жил: 3
• Тип подключения: болтовое (возможно использование гильз под опрессовку)
• Тип монтажа: термоусадка
• Экранирование: концентрическое
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Состав: безгалогеновый (HF = Halogen Free)
• Рабочая температура: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима с кабелями: АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Перед установкой требуется подготовить концы кабеля: удалить внешние слои, полупроводящий экран и изоляцию согласно рекомендациям производителя.

Ключевые элементы сборки:

• Трубки выравнивания электрического поля - обеспечивают равномерное распределение напряжённости вокруг среза экрана;
• Толстостенные манжеты - восстанавливают первоначальную изоляцию жил за счёт высокой электрической прочности материала;
• Алюминиевая экранирующая лента и перемычки из экранов кабеля - восстанавливают металлический экран;
• Термоплавкий клей внутри защитного кожуха - создаёт герметичный шов после нагрева;
• Болтовые соединители покрыты специальным герметиком - заполняет микрозазоры и выравнивает электрическую напряжённость;
• Для кабелей с броней в комплект входят плоская перемычка и пружины постоянного давления.

Необходимый инструмент:

• Пропановая горелка ПГ (КВТ);
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ);
• Инструменты для зачистки изоляции и полупроводящего экрана.

Безопасность и стандарты

Муфта 3ПСТ-10-150/240(Б) изготовлена по технологии HF (безгалогеновая), что исключает образование токсичных газов при возгорании. Произведена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Конструкция рассчитана на работу в условиях повышенной влажности, перепадов температур и механических нагрузок.

Преимущества

• Высокая степень защиты благодаря многослойному восстановлению изоляции и экрана;
• Автоматическая герметизация через термоплавкий клей - снижает риск попадания влаги;
• Универсальный комплект - можно использовать как болтовые соединители, так и гильзы под опрессовку;
• Широкий диапазон рабочих температур - работает даже в суровых климатических условиях;
• Отсутствие галогенов повышает экологическую безопасность и снижает коррозионную активность среды;
• Подтверждённая надёжность при длительном сроке службы - проверено в реальных условиях эксплуатации.

Ограничения применения

• Не для кабелей с бумажной или ПВХ-изоляцией - только для сшитого полиэтилена;
• Требует точного соблюдения технологического процесса монтажа - недопустимы перегрев или недоусадка;
• Не заменяет систему заземления - требуются дополнительные комплекты КМПБ (при наличии брони) или КМЛЭ (при медном ленточном экране);
• Запрещается использование вне указанного температурного диапазона (-50…+50 C);
• Не предназначен для работы под постоянным воздействием открытого пламени или химически агрессивных жидкостей.

Примеры использования

• Соединение кабелей АПвП2г на подземной трассе городской сети 10 кВ;
• Реставрация поврежденного участка кабеля АПвБВ в цеху металлургического завода;
• Обустройство ответвлений на распределительной подстанции с бронированными кабелями;
• Монтаж в районах с холодными зимами - например, в Сибири или на Урале, где необходима работа при −40 C.

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - максимальное допустимое - 240 мм2; меньшие значения тоже подходят, но важно правильно выбрать размер муфты;
• Проверьте целостность всех компонентов перед нагревом - повреждённые трубки или манжеты нельзя ремонтировать;
• Для кабелей с броней всегда применяйте комплект КМПБ - он гарантирует надёжное заземление брони;
• Для кабелей с медным ленточным экраном обязательна установка КМЛЭ - без него возможен пробой;
• Не экономьте на инструменте - качественная горелка и набор НМБ-6 позволяют добиться равномерной усадки и правильного затягивания болтов;
• После монтажа осмотрите место соединения - все части должны плотно прилегать, клей должен просочиться по всему контуру.
