Муфта кабельная соединительная 10кВ СТп(тк) 3х(150-240мм) с болтовыми соединителями Нева-Транс Комплект 22010032 Нева Транс

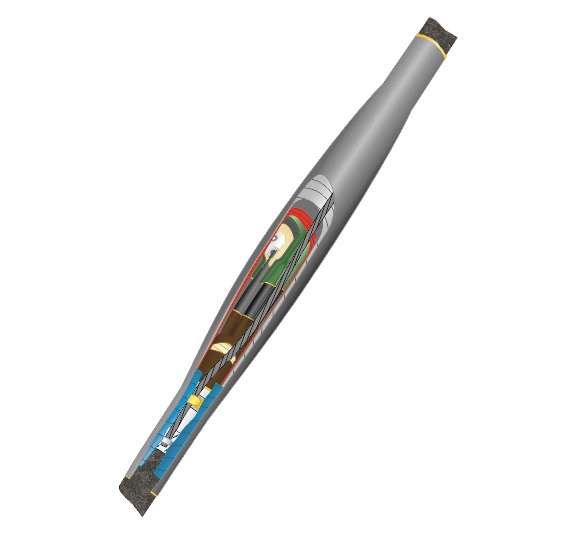

Муфта кабельная соединительная 10 кВ СТп(тк) 3х(150-240 мм2) с болтовыми соединителями от Нева-Транс Комплект (артикул 22010032) предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией на напряжение до 10 кВ. Устройство обеспечивает герметичность, механическую прочность и долговечность соединений даже в сложных условиях эксплуатации.

Назначение и область применения

Муфта кабельная соединительная 10 кВ СТп(тк) 3х(150-240 мм2) используется для соединения кабелей сечением 150, 185 и 240 мм2. Подходит для работы с кабелями как с бумажной пропитанной, так и с полиэтиленовой изоляцией. Применяется в сетях 6/10 кВ, где требуется надёжное и герметичное соединение без потери электрической изоляции.

• Подземная прокладка - устанавливается прямо в грунт без дополнительной защиты
• Закрытые кабельные сооружения - тоннели, каналы, коллекторы, камеры
• Стационарные объекты - подстанции, распределительные пункты, промышленные участки

Технические характеристики

• Номинальное напряжение: 6/10 (12) кВ - работает при максимальном рабочем напряжении 10 кВ, с запасом по перенапряжению до 12 кВ
• Сечение проводников: 150–240 мм2 - совместима с кабелями именно этого диапазона; меньшие или большие сечения не подходят
• Количество жил: 3 - предназначена только для трёхжильных кабелей
• Исполнение: термоусадочное - сборка осуществляется путём нагрева полимерных элементов
• Температурный режим эксплуатации: от –50 C до +50 C - сохраняет целостность в суровом климате
• Влажность: до 98 % - устойчива к конденсату и длительному воздействию влаги
• Герметизация: двойной термоусаживаемый кожух с клеевым слоем - создаёт водонепроницаемую и пылезащитную оболочку
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016 - соответствие российским нормам безопасности

Совместимость и монтаж

Муфта кабельная соединительная 10 кВ СТп(тк) 3х(150-240 мм2) требует точного соблюдения технологии термоусадки. Все элементы комплекта рассчитаны на конкретные размеры кабеля - отклонение по сечению недопустимо.

• Соединители: болтовые - обеспечивают механическую и электрическую связь между жилами, не требуют пайки
• Заземление: крепится через пружины постоянного давления к металлическим оболочкам кабелей; для бронелент - допускается пайка
• Инструмент: нужна горелка или высокотемпературный фен (температура нагрева - около 150–200 C); обычный бытовой фен не подойдёт
• Подготовка кабелей: необходимо точно снять внешнюю оболочку, экран и изоляцию по чертежу в инструкции - ошибки в размерах нарушают герметичность

Безопасность и стандарты

Муфта кабельная соединительная 10 кВ СТп(тк) 3х(150-240 мм2) прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Конструкция исключает риск возгорания при правильной установке. Клеевой слой и термоусадочные материалы не выделяют токсичных веществ при нагреве.

Преимущества

• Высокая степень герметизации благодаря двойному термоусадочному кожуху - защищает от воды, пыли, химических агрессивных сред
• Не требует сварки или литья - монтаж выполняется на месте, без специального оборудования
• Совместимость с кабелями разных типов изоляции - снижает потребность в запасе различных муфт
• Устойчивость к экстремальным температурам - подходит для северных регионов и холодных цехов
• Экологически безопасный материал - не содержит хлора, фталатов и тяжёлых металлов

Ограничения применения

• Не применяется для кабелей сечением менее 150 мм2 или более 240 мм2 - не обеспечивается плотное прилегание термоусадочных элементов
• Не предназначен для мобильных или вибрационных систем - возможен разрыв соединения при частых механических нагрузках
• Требует профессионального монтажа - неквалифицированная установка ведёт к пробоям и выходу из строя
• Не рекомендуется использовать в местах с постоянным контактом с открытым пламенем или высокими температурами выше +50 C
• Не заменяет ответвительные муфты - только для прямого соединения двух кабелей

Примеры использования

• Соединение кабелей КВВГнг(A)-LS 3×185 в подземной кабельной линии городского района
• Ремонт повреждённого участка кабеля КГ 3×240 в тоннеле тепловой сети
• Обустройство перехода между кабелем с бумажной изоляцией и современным кабелем с XLPE в распределительном пункте
• Монтаж в кабельных коллекторах промышленного предприятия с повышенной влажностью

Практические советы

• Перед монтажом проверьте сечение кабеля штангенциркулем - даже небольшое отклонение может нарушить герметизацию
• Нагревайте термоусадочные элементы равномерно, начиная с центра и двигаясь к краям - предотвращает образование воздушных пузырей
• Не используйте открытый газовый пламя - примените фен с контролируемой температурой
• Проверьте наличие всех компонентов перед началом работ: два кожуха, болтовые соединители, пружины заземления, терки, антикоррозийная смазка
• После монтажа проведите контрольное измерение сопротивления изоляции - это обязательный этап для подтверждения качества соединения
• Храните муфту в сухом помещении при температуре от +5 C до +30 C - длительное воздействие низких температур делает полимеры хрупкими
