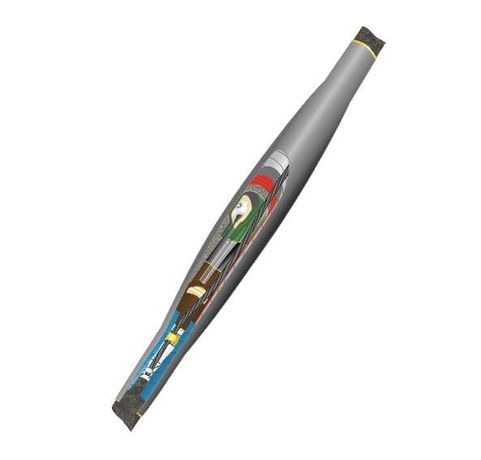

Муфта кабельная соединительная 10кВ СТп(М) 3х(150-240мм) с болтовыми соединителями Нева-Транс Комплект 22010035 Нева Транс

Муфта кабельная соединительная 10кВ СТп(М) 3х(150-240мм) с болтовыми соединителями от Нева-Транс Комплект (арт. 22010035) предназначена для надёжного соединения трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Устройство обеспечивает герметичность, механическую прочность и долговременную работу в сложных условиях - от промерзшего грунта до влажных тоннелей.

Назначение и область применения

Муфта используется для соединения кабелей сечением 150, 185 и 240 мм2, изготовленных с бумажной пропитанной изоляцией. Подходит для установки в земле, кабельных каналах, тоннелях, коллекторах и других закрытых конструкциях. Применяется в сетях энергообеспечения, промышленных объектах, ЖКХ, транспорте и коммунальной инфраструктуре, где требуется надёжное и долговечное соединение силового кабеля.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 150, 185, 240 мм2
• Количество жил: 3
• Тип соединения: болтовые соединители для токоведущих частей
• Тип изоляции: термоусаживаемая, с клеевым слоем
• Рабочий диапазон температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Защита от внешних воздействий: IP67 (пылевлагозащищённая конструкция)
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима только с кабелями с бумажной пропитанной изоляцией. Не применяется для кабелей с XLPE, PVC или другими современными видами изоляции. Для монтажа требуются:

• Горелка или высокотемпературный фен для равномерного усыхания термоусаживаемых элементов;
• Инструменты для зачистки кабеля и подготовки жил;
• Закрепление заземляющего провода через пружины постоянного давления (для металлических оболочек) или пайку (для бронелент);
• Обязательное соблюдение последовательности сборки: сначала - термоусаживаемые кожухи, затем - болтовые соединители, после - межжильная распорка и заполнитель.

Не допускается перегрев материалов - это снижает эластичность полимера и риск растрескивания. Температура нагрева должна контролироваться визуально: материал должен стать плотным, без пузырей и деформаций.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и специальным техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Конструкция не содержит токсичных веществ, не выделяет опасных паров при нормальной эксплуатации, соответствует экологическим нормам РФ.

Преимущества

• Высокая степень защиты благодаря двойному термоусаживаемому кожуху с клеевым слоем - предотвращает попадание влаги и пыли;
• Межжильная распорка и заполнитель усиливают конструкцию и исключают перемещение жил внутри муфты;
• Болтовые соединители позволяют легко демонтировать и проверять контакт без разрушения корпуса;
• Автоматическое герметизация при усадке - не требует дополнительной заделки;
• Работает в суровых климатических условиях - от Arctic-температуры до летней жары;
• Срок службы более 30 лет при правильном монтаже.

Ограничения применения

• Не для кабелей с пластиковой (XLPE/PVC) изоляцией - только бумажная пропитанная;
• Требуется точное соответствие сечений: 150/185/240 мм2 - другие значения недопустимы;
• Не рекомендовано использование в местах с постоянным механическим воздействием (например, рядом с движущимися механизмами) без дополнительной защиты;
• Не следует применять в условиях, где возможны химические воздействия (агрессивные жидкости, масла, растворители) - материалы не рассчитаны на такие нагрузки;
• Требует профессионального монтажа - самостоятельная установка без опыта увеличивает риск пробоя.

Примеры использования

• Соединение кабелей КВВГнг(A)-LS 3×185 между подземными камерами в городской сети 10 кВ;
• Ремонт аварийного участка в кабельном канале тепловой станции;
• Подключение питания к насосной станции в районе с высоким уровнем грунтовых вод;
• Монтаж ответвлений в системе электроснабжения метрополитена.

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - даже небольшая разница (например, 120 вместо 150) может вызвать перегрев контактов;
• Чистите жилы и экраны от смазки и грязи перед установкой - остатки нарушают адгезию клея;
• Нагревайте термоэлементы медленно, начиная с центра и двигаясь к краям - так избежите образования воздушных пузырей;
• Проверьте герметичность после остывания: легкий щелчок при сдавливании указывает на хорошую усадку;
• Заземление всегда выполняйте первым - это минимизирует риск поражения при тестировании;
• Храните муфту в сухом месте при t = +5…+30 C - заморозка или перегрев до монтажа снижают качество клеевого слоя.
