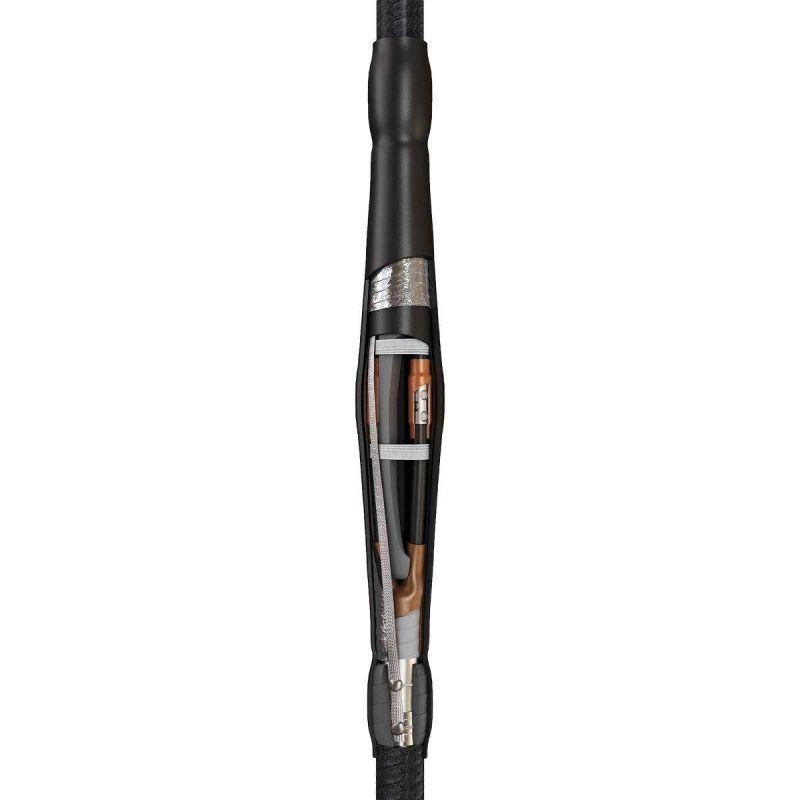

Муфта кабельная соединительная 3СТп-10-150/240 (Б) с болт. соединителями (пайка) | 88769 КВТ

Муфта кабельная соединительная 3СТп-10-150/240 (Б) (пайка) от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 10 кВ. Устройство сочетает термоусадочные элементы, пайку и герметичную заполненную конструкцию, что делает его подходящим для ответственных участков сетей - особенно там, где важна долговечность и устойчивость к влаге.

Назначение и область применения

Муфта 3СТп-10-150/240 (Б) (пайка) используется для создания электрического и механического соединения между двумя концами кабеля с бумажной маслопропитанной изоляцией. Подходит для кабелей с броней или без неё, с алюминиевой или свинцовой оболочкой. Области применения:

• Подземные и кабельные каналы энергообъектов
• Распределительные пункты и камеры
• Линии электропередач 6–10 кВ
• Объекты ЖКХ, промышленные предприятия, транспортировка электроэнергии

Этот тип муфты применяется там, где требуется высокая степень защиты от влаги, химических воздействий и механических нагрузок.

Технические характеристики

• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм2
• Номинальное напряжение: 6/10 кВ
• Тип изделия: соединительная муфта
• Способ монтажа: термоусадка
• Тип подключения: винтовой (допускает использование гильз под опрессовку и болтовых соединителей)
• Исполнение: термоусаживаемая
• Температура эксплуатации: от –50 C до +50 C
• Материал изоляции: пропитанная бумага (сохраняет рабочую функциональность при работе с кабелями типа ААБл, СБл и аналогами)
• Состав: безгалогенный (HF = Halogen Free) - при нагреве не выделяет токсичных газов
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3СТп-10-150/240 (Б) (пайка) совместима с кабелями следующих типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для установки требуются:

• Пропановая горелка ПГ (КВТ) - для равномерного прогрева термоусадочных элементов
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Припой ПОС-30, припой А и паяльный жир - входят в базовую комплектацию

Процесс монтажа включает:

1. Разделку кабельных концов
2. Заготовку и фиксацию перемычки между оболочками - выполняется **пайкой**
3. Надевание термоусадочных манжет на каждую жилу - они имеют внутренний слой термоплавкого клея
4. Заливку межфазного пространства специальной мастикой
5. Надевание внутреннего и внешнего защитных кожухов
6. Равномерный прогрев всех элементов горелкой до плотного прилегания

Важно: перед монтажом необходимо проверить соответствие сечений кабеля и муфты - допускается только 150–240 мм2. Отклонение в сторону меньшего сечения снижает надёжность контакта.

Безопасность и стандарты

Муфта 3СТп-10-150/240 (Б) (пайка) изготовлена в соответствии с ГОСТ 34839-2022 и прошла испытания на электрическую прочность, герметичность и термическую стойкость. Полимерные материалы не содержат галогенов - это повышает безопасность при возгорании и предотвращает коррозию металлических частей за счёт отсутствия кислотных продуктов разложения. Конструкция рассчитана на работу в условиях повышенной влажности, перепадов температур и механических нагрузок.

Преимущества

• Высокая электрическая прочность благодаря кирпично-красным изолирующим манжетам с термоплавким клеем
• Полная герметизация за счёт комбинации мастики, двух термоусадочных кожухов и маслостойкого герметика
• Универсальность: можно применять как с болтовыми соединителями, так и с гильзам под опрессовку
• Работоспособность при экстремальных температурах - от −50 C до +50 C
• Не содержит галогенов - безопасна для окружающей среды и обслуживающего персонала
• Комплексная комплектация - всё необходимое для монтажа уже есть в составе

Ограничения применения

• Не для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной
• Требуется точное соблюдение технологии пайки; некачественная пайка перемычки ведёт к потере заземления и опасности пробоя
• Не рекомендовано применение в постоянном погружении в воду - хотя герметична, не является подводной муфтой
• Температура окружающей среды ниже −50 C или выше +50 C выводит устройство из гарантийных условий
• Не предназначен для многожильных кабелей с числом жил более 3

Примеры использования

• Соединение кабелей ААБл в подземной распределительной камере тепловой сети
• Реставрация поврежденного участка кабеля СБл в цеху металлургического завода
• Замена аварийного перехода в системе питания насосной станции
• Монтаж в кабельных коллекторах городской инфраструктуры

Практические советы

• Перед монтажом обязательно просушите кабельные концы - влага под изоляцией вызывает короткое замыкание после сборки
• Проверьте целостность термоусадочных трубок - наличие микротрещин недопустимо
• При пайке перемычки используйте только указанные в комплекте припои - другие могут иметь другую температуру плавления и не обеспечивать нужную прочность
• Прогревайте термоусадочные элементы медленно, начиная с середины и двигаясь к краям - это предотвращает образование пузырей воздуха
• После окончания работ осмотрите все швы: поверхность должна быть гладкой, без вздутий и щелей
• Храните муфту в сухом месте при температуре от +5 C до +30 C - длительное хранение при минусовых температурах может изменить эластичность материалов
