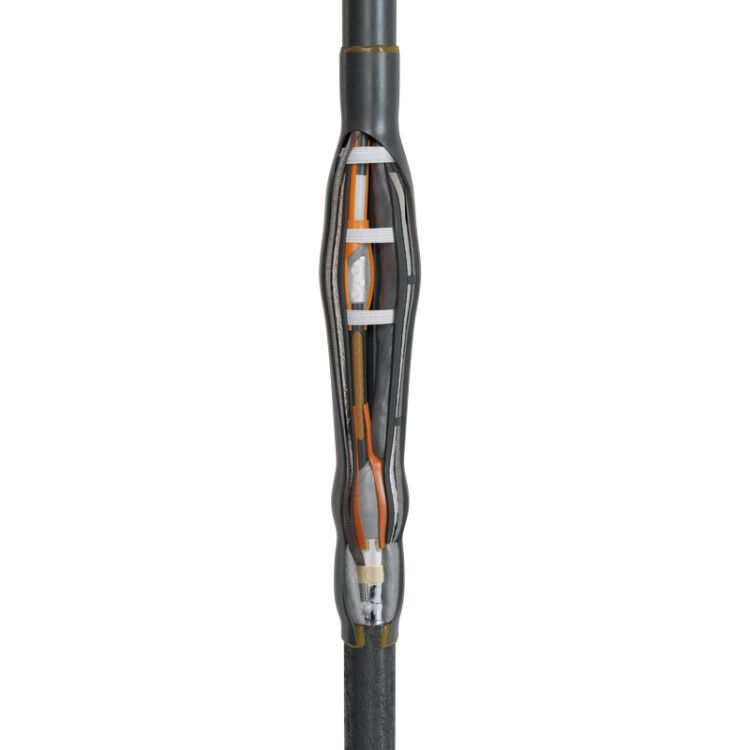

Муфта соединительная (3П+3Б)СПТ-10-150/240-Б с болт. соединителями | 74019 КВТ

Муфта кабельная соединительная (3П+3Б)СПТ-10-150/240 (Б) с болтовыми соединителями от КВТ предназначена для надёжного соединения силового кабеля с пластиковой изоляцией и кабеля с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Артикул 74019 используется там, где требуется безопасный переход между разными типами кабелей без замены участка трассы.

Назначение и область применения

Муфта (3П+3Б)СПТ-10-150/240 (Б) применяется для соединения трёхжильных кабелей двух типов:

• с изоляцией из сшитого полиэтилена (например, АПвВ, АПвПу, АСБл);
• с бумажной маслопропитанной изоляцией и металлической оболочкой (например, ААБл, АСБГ, ААШв).

Работает на напряжении 6–10 кВ. Подходит для прокладки в траншеях, колодцах, кабельных каналах, внутри зданий и на открытых участках. Часто используется при реконструкции старых сетей, когда необходимо соединить новый кабель с существующими бумажными линиями.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм2
• Внешний диаметр кабеля: 61,2 мм (соответствует одному значению - учитывать при подборе)
• Тип изоляции: пропитанная бумага (для одного кабеля) / сшитый полиэтилен (для другого)
• Экранирование: концентрическое, с восстановлением через алюминиевую ленту и перемычку
• Материал корпуса: полиолефин, безгалогеновый состав (HF = Halogen Free)
• Температурный режим работы: от –50 C до +50 C
• Способ монтажа: термоусадка
• Стандарт: ТУ 3599-006-97284872-2006, соответствует ГОСТ 34839-2022

Совместимость и монтаж

Муфта (3П+3Б)СПТ-10-150/240 (Б) совместима с кабелями следующих типов: АПвВ, АПвПу, АПвПуг, АПвПг, АПвП2г, АПвПу2г, АПвБП, АПвБВ, ААБл, АСБл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв.

Монтаж выполняется методом термоусадки. Для сборки требуются:

• Пропановая горелка ПГ (КВТ) - для равномерного нагрева;
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ);
• Инструменты для зачистки изоляции и полупроводящего экрана.

Внутренняя часть муфты оснащена термоплавким клеем - он активируется при нагреве и создаёт герметичный слой. Болтовые соединители имеют внутренние стопорные перегородки и предварительно подмотаны герметиком, который заполняет микронеровности и выравнивает электрическое поле. Экраны кабелей восстанавливаются алюминиевой лентой и медной перемычкой - без необходимости использовать отдельные перчатки в месте разделки.

Безопасность и стандарты

Муфта (3П+3Б)СПТ-10-150/240 (Б) изготовлена из безгалогенных полимеров - при возгорании не выделяет токсичные газы. Произведена по техническим условиям ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Конструкция обеспечивает стабильную работу в условиях повышенной влажности, механических нагрузок и широкого температурного диапазона.

Преимущества

• Не требует установки термоусаживаемых перчаток в корне разделки - снижает риск ошибок при монтаже.
• Выравнивающие трубки обеспечивают равномерное распределение электрического поля вокруг среза экрана - повышают долговечность соединения.
• Герметизация достигается за счёт термоплавкого клея и подмотанного герметика - исключает попадание влаги.
• Все материалы - безгалогенные, что важно для закрытых помещений и объектов с повышенными требованиями к безопасности.
• Поддерживается серийное производство по единым технологиям компании КВТ - гарантирует стабильное качество партий.

Ограничения применения

• Не для кабелей с сечением менее 150 мм2 или более 240 мм2 - использование вне указанного диапазона недопустимо.
• Запрещено применять при температурах ниже –50 C или выше +50 C - возможна потеря эластичности материала или деформация.
• Не предназначен для подводного или постоянного погружения - хотя IP-защита не указана, герметичность рассчитана на влажную среду, а не на давление воды.
• Требуется точное соблюдение технологии монтажа - особенно при прогреве и затяжке болтов; отклонения ведут к пробоям.
• Не совместима с кабелями без экранирования или с другими типами оболочек (например, бронированными без свинцовой/алюминиевой оболочки).

Примеры использования

• Переход от нового кабеля АПвПу (сшитый полиэтилен) к старому кабелю ААБл (бумага + свинец) в городской сети.
• Обустройство ответвлений в кабельном колодце на подстанции 10 кВ.
• Ремонт аварийного участка в кабельной линии, где одна половина выполнена современным кабелем, вторая - устаревшим бумажным.
• Монтаж в промышленных цехах с высокой влажностью и химически агрессивной средой благодаря отсутствию галогенов.

Практические советы

• Перед монтажом проверьте внешний диаметр обоих кабелей - они должны точно соответствовать заявленным 61,2 мм. Отклонение даже на 2–3 мм может нарушить герметичность.
• Не экономьте на инструменте: качественная горелка и набор НМБ-6 позволяют добиться равномерного нагрева и правильной затяжки болтов.
• При работе зимой согрейте муфту перед установкой - холодный полиолефин плохо усаживается.
• Проверяйте целостность герметиков и трубок перед началом работ - наличие трещин или деформаций недопустимо.
• Фиксируйте положение кабелей во время монтажа - смещение может вызвать перекос экрана и последующий пробой.
• После завершения монтажа проведите контрольное испытание изоляции - даже малейшие ошибки могут проявиться лишь через несколько месяцев.
