Муфта соединительная 3ПСТ-10-150/240 без болт. наконечников | 66294 КВТ

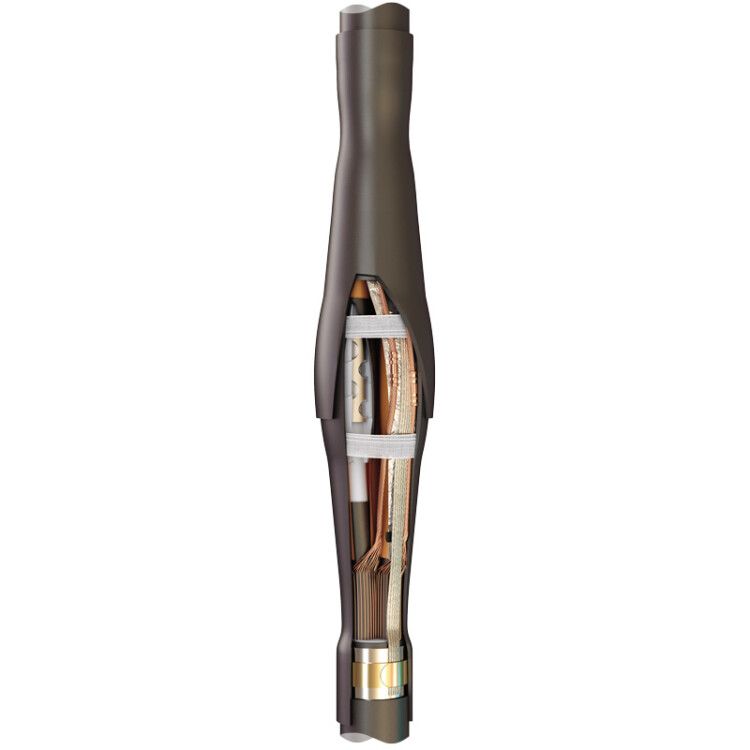

Муфта кабельная соединительная 3ПСТ-10-150/240 без болтовых соединителей от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 6–10 кВ. Муфта 3ПСТ-10-150/240 без болтовых соединителей используется там, где требуется высокая степень защиты, герметичность и долговечность - особенно в условиях повышенной влажности, перепадов температур и механических нагрузок.

Назначение и область применения

Муфта 3ПСТ-10-150/240 без болтовых соединителей применяется для соединения кабелей с изоляцией из сшитого полиэтилена и концентрическим экранированием. Подходит для кабелей типа АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г - как с броней из стальных лент, так и без неё. Устройство рассчитано на работу в сетях 6 и 10 кВ, часто используется в подземных кабельных линиях, кабельных канализациях, камерах, колодцах и других закрытых помещениях, где важна надёжность и безопасность.

Технические характеристики

• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм2
• Номинальное напряжение: 6/10 кВ
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Экранирование: концентрическое, с восстановлением через алюминиевую ленту и перемычки
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Состав: безгалогеновый (HF = Halogen Free)
• Рабочая температура: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3ПСТ-10-150/240 без болтовых соединителей совместима исключительно с кабелями, указанными в описании. Отличается от аналогов отсутствием готовых болтовых соединений - вместо них используются гильзы под опрессовку. Это требует наличия инструмента для опрессовки и соблюдения технологии сборки.

Основные этапы монтажа:

1. Подготовка кабеля: зачистка изоляции, удаление полупроводящих экранов, подготовка жил.
2. Надевание элементов муфты в порядке, указанном в инструкции: предварительные трубки, манжеты, термопаста, внешний кожух.
3. Нагрев термоусаживающихся компонентов пропановой горелкой ПГ (КВТ) - равномерно, без перегрева.
4. Формирование заземления: для кабелей с броней - установка комплекта заземления КМПБ; для медного ленточного экрана - КМЛЭ.
5. Завершение: проверка герметичности, контроль плотности усадки всех элементов.

Необходимый инструмент: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников НМБ-6 (КВТ), инструменты для зачистки и снятия экрана.

Безопасность и стандарты

Муфта 3ПСТ-10-150/240 без болтовых соединителей изготовлена по ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов. Конструкция обеспечивает восстановление электрической прочности изоляции и равномерное распределение напряжённости поля в месте среза экрана, что снижает риск пробоя. Применение термоплавкого клея гарантирует полную герметизацию, предотвращая попадание влаги.

Преимущества

• Высокая электрическая прочность благодаря толстостенным манжетам и качественной изоляции.
• Автоматическое выравнивание электрического поля за счёт специальных трубок - повышает срок службы соединения.
• Полная герметизация за счёт термоплавкого клея внутри защитного кожуха.
• Восстановление экранирования с применением алюминиевой ленты и перемычек из самого кабеля - сохраняет целостность системы.
• Негорючесть и безгалогеновый состав обеспечивают безопасность при аварийных ситуациях.
• Широкий диапазон рабочих температур (-50…+50 C) делает её пригодной для холодных регионов и открытых участков.

Ограничения применения

• Не кабели с другим типом изоляции (например, бумажной, ПВХ).
• Не допускается использование без комплекта заземления для кабелей с броней или медным ленточным экраном - это обязательное условие безопасности.
• Требуются точные условия монтажа: нельзя работать при осадках, в сыром воздухе без временного укрытия.
• Отсутствие болтовых соединителей требует наличия оборудования для опрессовки - не подходит для быстрого ремонта без подготовки.
• Не рекомендовано для монтажа в активных зонах с частыми вибрациями без дополнительной фиксации.

Примеры использования

• Соединение кабелей АПвП2г между двумя секциями кабельной линии в городском кабельном канале.
• Обустройство ответвлений в подстанциях, где важно минимизировать риск утечки и коррозии.
• Ремонт поврежденного участка кабеля в промышленном цехе с высокими требованиями к пожаробезопасности.
• Укладка в зимних условиях - например, в Сибири, где температура опускается ниже –40 C.

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - 150–240 мм2 - чтобы выбрать правильную муфту. Перегрузка недопустима.
• Проверьте наличие комплекта заземления перед началом работы. Без него работа считается небезопасной.
• Не экономьте на времени прогрева: каждый элемент должен полностью усесть, без пузырей и неплотных участков.
• Храните муфту в сухом помещении при комнатной температуре - даже при наличии герметизации, длительное воздействие влаги может повредить чувствительные слои.
• Используйте только оригинальные инструменты КВТ - они адаптированы под форму и материал этой модели муфты.
• После завершения монтажа проведите визуальный осмотр и тест на сопротивление изоляции - это обязательный шаг для энергообъектов.
