Кабельная муфта 3СТп-10-150/240 (Б) нг-LS - 75564 КВТ

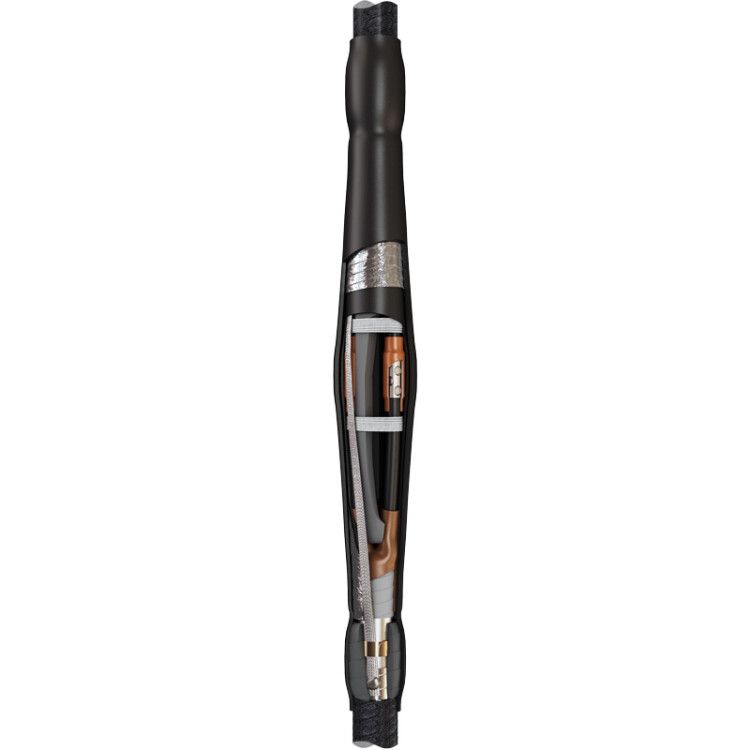

Муфта кабельная соединительная 3СТп-10-150/240 (Б) нг-LS с болтовыми соединителями от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение 10 кВ. Подходит для работ в условиях экстремальных температур и требует минимального обслуживания после установки.

Назначение и область применения

Муфта кабельная соединительная 3СТп-10-150/240 (Б) нг-LS с болтовыми соединителями используется для создания герметичных и электроизоляционных соединений между двумя участками трёхжильного кабеля. Она применяется при ремонте, модернизации или прокладке новых линий электроснабжения. Особенно актуальна там, где важна безопасность - в помещениях с высокими требованиями к дымообразованию и токсичности продуктов горения.

• Подходит для кабелей с бумажной маслопропитанной изоляцией (например, ААБл, АСБл, ААШв, АСБГ и аналоги)
• Работает с кабелями как с бронёй, так и без неё
• Обеспечивает соединение на напряжение 6–10 кВ
• Не рекомендована для использования вне помещений без защиты от механических воздействий и УФ-лучей

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм2
• Диаметр кабеля: 61,2 мм (по наружному диаметру оболочки)
• Тип изоляции: пропитанная бумажная (совместима с пластиковыми типами изоляции)
• Материал корпуса: полиолефин
• Исполнение: нг-LS - малодымный, негорючий материал
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Способ монтажа: термоусадка

Совместимость и монтаж

Муфта 3СТп-10-150/240 (Б) нг-LS с болтовыми соединителями совместима с большинством распространённых типов кабелей с бумажной изоляцией. Для монтажа требуется использование термоусадочных элементов и болтовых соединителей, входящих в комплект.

Основные этапы монтажа:

• Подготовка концов кабеля - зачистка жил, удаление оболочек и брони
• Установка термоусаживаемых манжет красного цвета на место соединения жил - они имеют внутренний слой термоплавкого клея для герметизации
• Заливка межфазного пространства специальной мастикой для предотвращения образования воздушных пузырей
• Монтаж болтовых соединителей на жилы - допускается замена на гильзы под опрессовку, если есть необходимость
• Установка внутреннего и внешнего термоусадочных кожухов - нагревается пропановой горелкой ПГ (КВТ)
• Подключение заземления: через пружины постоянного давления к металлической оболочке; при наличии брони - обязательна пайка бронелент и использование дополнительного комплекта КМПБ

Инструменты для работы: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

• Выполнена согласно ТУ 3599-006-97284872-2006
• Соответствует требованиям ГОСТ 34839-2022
• Изделие классифицируется как нг-LS - не поддерживающее горение и с низким уровнем дымообразования
• Электроизоляция рассчитана на длительную работу при максимальном напряжении 10 кВ
• Защита от перегрева обеспечивается благодаря использованию пружин вместо пайки при заземлении - снижает риск повреждения бумажной изоляции

Преимущества

• Универсальная комплектация: можно использовать как болтовые соединители, так и гильзы под опрессовку
• Двухслойная термоусадочная система (внутренний и внешний кожух) гарантирует полную герметизацию
• Мастиковый заполнитель исключает попадание воздуха и создаёт равномерное распределение электрического поля
• Применение пружин постоянного давления ускоряет монтаж заземления и исключает тепловое повреждение изоляции
• Материал полиолефин сохраняет эластичность даже при минусовых температурах
• Чёрный цвет обеспечивает лучшую защиту от УФ-излучения при частичном открывании

Ограничения применения

• Не предназначен для использования в средах с постоянным контактом с химически активными жидкостями (нефтепродуктами, растворителями)
• Не следует применять при температурах ниже –50 C или выше +50 C - возможно изменение физических свойств материалов
• Требуется точное соблюдение диаметра кабеля - 61,2 мм +- допуск; при меньших или больших значениях герметизация будет нарушена
• Не работает с кабелями без металлической оболочки или брони, если не установлен дополнительный заземляющий контакт
• Необходимо наличие комплекта КМПБ при работе с кабелями, имеющими стальную или алюминиевую броню

Примеры использования

• Соединение кабелей типа ААБл при прокладке кабельных линий в городских сетях
• Ремонт поврежденного участка кабеля АСБГ в подземном коллекторе
• Переход от одного участка сети к другому на подстанции с требованием к негорючести
• Монтаж ответвлений в системах энергообеспечения объектов ЖКХ и промышленных цехов

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля указанному значению - 61,2 мм. Отклонение более чем +-3 мм делает герметизацию невозможной
• При работе с бронироваными кабелями всегда используйте комплект КМПБ - он обязателен для правильного заземления
• Не экономьте на времени прогрева термоусадочных кожухов - недостаточно равномерный нагрев вызывает деформацию и протечки
• Не применяйте открытый пламя слишком долго рядом с бумажной изоляцией - она чувствительна к перегреву
• Храните муфту в сухом месте при комнатной температуре - сырость перед монтажом снижает качество адгезии клея
• Сохраняйте все детали комплекта - потеря хотя бы одной пружины или манжеты выводит изделие из нормы эксплуатации
