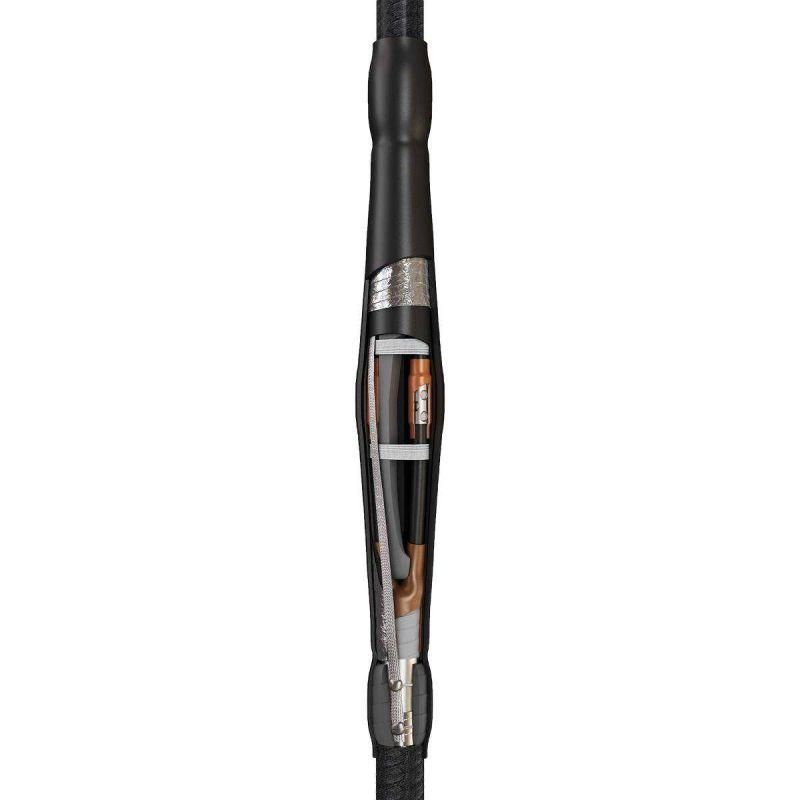

Муфта кабельная соединительная 10кВ 3СТп-10-150/240 (пайка) КВТ 88768

Муфта кабельная соединительная 3СТп-10-150/240 (пайка) от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 10 кВ. Устройство сочетает термоусадочные элементы, пайку и герметичную заполненную конструкцию - идеально подходит для ремонта и прокладки кабельных линий в условиях высокой нагрузки и воздействия окружающей среды.

Назначение и область применения

Муфта 3СТп-10-150/240 (пайка) используется для создания электрических соединений между двумя участками кабеля с бумажной маслопропитанной изоляцией. Подходит для кабелей с броней или без неё, с алюминиевой или свинцовой оболочкой. Области применения: подземные и кабельные каналы, распределительные пункты, трансформаторные подстанции, промышленные объекты, энергообъекты с напряжением 6–10 кВ.

Технические характеристики

• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм2
• Номинальное напряжение: 6/10 кВ
• Тип исполнения: термоусаживаемая
• Рабочая температура: от –50 C до +50 C
• Материал изоляции: пропитанная бумага (для соединяемого кабеля)
• Состав материалов: без галогенов (HF = Halogen Free)
• Основной способ монтажа: термоусадка с последующей пайкой
• Комплектация: винтовой соединитель со срывной головкой, припой ПОС-30, припой А, паяльный жир

Совместимость и монтаж

Муфта совместима с кабелями типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для установки требуется:

• Подготовить концы кабеля: зачистить изоляцию, удалить броню и оболочку согласно инструкции;
• Закрепить винтовой соединитель со срывной головкой на жилах;
• Выполнить пайку перемычки между оболочками и бронелентами с применением припоев ПОС-30 и А;
• Надеть термоусадочные манжеты на место соединения жил - они имеют внутренний слой термоплавкого клея для герметизации;
• Заполнить межфазное пространство мастикой для предотвращения воздушных пузырей;
• Надеть два термоусадочных кожуха - внутренний и внешний - и равномерно прогреть пропановой горелкой ПГ (КВТ);
• Обработать корень разделки маслостойким герметиком для выравнивания электрического поля.

Инструменты: пропановая горелка ПГ (КВТ), набор для срыва головок НМБ-6 (КВТ). Монтаж требует соблюдения технологии - особенно важна равномерная усадка и качественная пайка.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Произведено по ТУ 3599-006-97284872-2006
• Все полимеры - без галогенов, что снижает риск образования токсичных газов при возгорании
• Электроизоляционные материалы рассчитаны на работу в условиях высокой напряжённости электрического поля

Преимущества

• Двухслойная термоусадка (внутренняя и внешняя) даёт двойную защиту от влаги и механических повреждений
• Термоплавкий клей в манжетах автоматически заполняет микрозазоры, обеспечивая плотную изоляцию
• Мастиковый заполнитель исключает формирование воздушных полостей - снижает риск пробоя
• Маслостойкий герметик сохраняет целостность в зонах контакта с маслом из кабеля
• Универсальная комплектация: можно использовать как винтовые, так и опрессовочные соединители
• Стандартная сборка без необходимости доработки - готовый к монтажу модуль

Ограничения применения

• Не для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной
• Требуется точное соблюдение технологического процесса: недостаточно нагрева или перегрев приведут к деформации или потере герметичности
• Пайка обязательна - нельзя заменить её другими видами соединений (например, опрессовкой) без изменения конструктивной безопасности
• Не рекомендовано использование вне указанного диапазона температур (-50/+50 C)
• Не предназначен для постоянного погружения в воду - хотя IP-класс не указан, герметизация обеспечивается лишь при правильном монтаже

Примеры использования

• Ремонт поврежденного участка кабеля ААБл в подземной канализации
• Соединение фидера на подстанции 10 кВ после замены старого кабеля
• Прокладка ответвлений в цехах металлургических предприятий
• Переход от одного типа оболочки к другому (например, свинцовой на алюминиевую)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 150–240 мм2 - чтобы избежать перегрузки соединителя
• При работе с пайкой используйте только указанные припои (ПОС-30 и А): другие могут иметь неверную температуру плавления
• Не экономьте на времени прогрева - медленная и равномерная усадка гарантирует долговечность
• Проверяйте наличие всех компонентов перед началом работы - особенно важно наличие паяльного жира и припоев
• После завершения монтажа проведите визуальный осмотр: все манжеты должны быть полностью усажены, без вздутий и трещин
• Для контрольных работ используйте тестеры на высокое напряжение - даже малейший дефект в герметизации может стать причиной аварии
