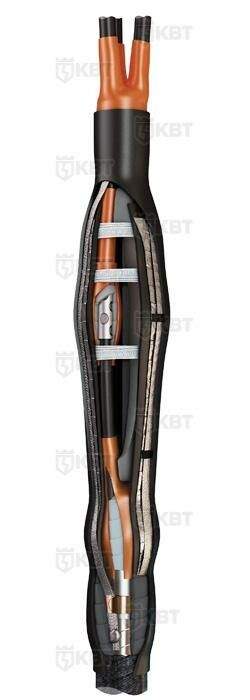

Муфта переходная (1П+3Б)СПТ-10-150/240-Б с болт. наконечниками | 73706 КВТ

Муфта кабельная переходная (1П+3Б)СПТ-10-150/240-Б с болтовыми наконечниками от КВТ предназначена для надёжного соединения одножильных кабелей с изоляцией из сшитого полиэтилена и трёхжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 6–10 кВ. Применяется в силовых сетях с резиновой и бумажной изоляцией, особенно там, где требуется сохранить целостность экранирования и герметичность соединения.

Назначение и область применения

Муфта (1П+3Б)СПТ-10-150/240-Б используется для соединения двух типов кабелей:

• Одножильный кабель с изоляцией из сшитого полиэтилена (например, АПвВ, АПвПу, ААБл, АСБл);
• Трёхжильный кабель с бумажной маслопропитанной изоляцией и металлической оболочкой (например, ААБв, АСБШв, ААШв).

Подходит для прокладки в кабельных каналах, туннелях, камерах, на подстанциях и в других закрытых помещениях. Не рекомендуется для открытой прокладки без защиты от механических повреждений и УФ-излучения.

Технические характеристики

• Номинальное напряжение: 6/10 кВ
• Сечение проводника: 150–240 мм2
• Количество жил: 4 (1 фаза + 3 фазы)
• Тип исполнения: термоусаживаемая
• Материал изоляции: пропитанная бумажная изоляция (для трёхжильного кабеля) / сшитый полиэтилен (для одножильного)
• Экранирование: концентрическое, с восстановлением через алюминиевую ленту и перемычку
• Материал корпуса: негорючий термопластик
• Состав: без галогенов (HF = Halogen Free)
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: чёрный
• Стандарт: ТУ 3599-047-97284872-2011

Совместимость и монтаж

Муфта (1П+3Б)СПТ-10-150/240-Б совместима с кабелями следующих типов: АПвВ, АПвПу, АПвПуг, АПвПг, АПвП2г, АПвПу2г, АПвБП, АПвБВ, ААБл, АСБл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв.

Монтаж выполняется методом термоусадки с применением пропановой горелки. Для правильного соединения необходимо:

• Снять внешние слои кабеля до нужной длины;
• Обработать места среза полупроводящего экрана;
• Установить три болтовых соединителя с внутренними стопорными перегородками - они обеспечивают механическую прочность и электрический контакт;
• Заполнить зазоры вокруг болтов герметиком, который также выравнивает электрическое поле;
• Надеть термоусаживаемые элементы и прогреть их равномерно до плотного прилегания;
• Проверить герметичность - термоплавкий клей внутри кожуха автоматически заполняет все микропоры.

Необходимый инструмент: пропановая горелка ПГ (КВТ), набор для срыва головок болтов НМБ-6 (КВТ), инструменты для зачистки изоляции и экрана.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-047-97284872-2011. Все полимерные материалы не содержат галогенов - при возгорании не выделяют токсичные газы. Конструкция обеспечивает устойчивость к перепадам температур и предотвращает пробой изоляции благодаря равномерному распределению электрического поля.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - исключает попадание влаги и пыли;
• Надёжное восстановление экранирования - снижает риск коронных разрядов;
• Болтовые соединители с перегородками обеспечивают стабильный контакт даже при вибрациях;
• Герметик в составе соединителей дополнительно выравнивает электрическое поле - увеличивает срок службы;
• Работает в широком диапазоне температур - подходит для холодных регионов;
• Экологичный материал - без галогенов, безопасен при аварийном нагреве.

Ограничения применения

• Не предназначен для монтажа на открытом воздухе без дополнительной защиты от УФ-излучения и механических воздействий;
• Не применяется для кабелей с напряжением выше 10 кВ;
• Требует точного соблюдения технологии термоусадки - некорректный прогрев может привести к деформации или потере герметичности;
• Не совместим с кабелями, имеющими другую конструкцию экрана (например, спиральное или ленточное без концентрического покрытия);
• Не допускается использование без комплектных болтовых наконечников - замена аналогами нарушает электрическую и механическую целостность.

Примеры использования

• Соединение кабелей АПвПу (сшитый полиэтилен) и ААБл (бумажная изоляция) на подземной кабельной линии 10 кВ;
• Ремонт ответвления от основной трассы в распределительной камере подстанции;
• Переход между старой системой (бумажные кабели) и новой (сшитый полиэтилен) в модернизированных энергообъектах;
• Монтаж в условиях повышенной влажности - например, в коллекторах, тоннелях, подвальных помещениях.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 150–240 мм2; меньшие или большие значения недопустимы;
• При работе с многожильными кабелями обязательно используйте только комплектные болтовые наконечники - они имеют внутреннюю перегородку, предотвращающую смещение жил;
• Не экономьте на времени прогрева - неравномерная усадка вызывает воздушные пузыри и снижает долговечность;
• После монтажа осмотрите место соединения: если видны трещины, вздутия или неплотное прилегание - демонтируйте и замените муфту;
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при минусовых температурах может изменить эластичность материалов.
