Муфта соединительная 1ПСТ 10 150/240-Б с болт. соединителями | 57817 КВТ

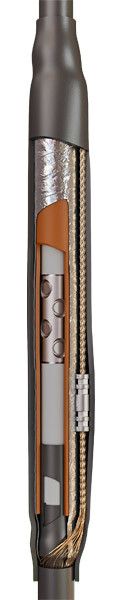

Муфта кабельная соединительная 1ПСТ-10-150/240 (Б) с болтовыми соединителями (упаковка 3 шт) от КВТ предназначена для надёжного соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Устройство сочетает термоусаживаемую конструкцию, болтовые соединители и систему выравнивания электрического поля, что делает его подходящим для ответственных участков сетей - особенно там, где важна долговечность и безопасность.

Назначение и область применения

Муфта 1ПСТ-10-150/240 (Б) используется исключительно для соединения одножильных кабелей с изоляцией из сшитого полиэтилена и концентрическим медным экраном. Подходит для кабелей типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Муфта работает на номинальном напряжении 10 кВ (совместима и с 6 кВ). Применяется в подземных, воздушных и внутрипроизводственных сетях: кабельные трассы, распределительные пункты, переходы между секциями, места ремонта повреждённых участков.

Технические характеристики

• Номинальное сечение проводника: 150–240 мм2
• Номинальное напряжение: 10 кВ
• Тип подключения: болтовое (с возможностью замены на гильзы под опрессовку)
• Тип муфты: термоусаживаемая
• Способ монтажа: нагрев с помощью пропановой горелки
• Количество жил: одна
• Экранирование: концентрическое, медное
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Рабочая температура: от –50 C до +50 C
• Состав: безгалогеновый (HF=Free)
• Цвет: черный
• Комплектация: 3 единицы в упаковке (для монтажа трёх фаз)

Совместимость и монтаж

Муфта 1ПСТ-10-150/240 (Б) совместима только с кабелями, имеющими алюминиевые или медные токопроводящие жилы. Для кабелей с алюминиевыми жилами - допустимо; с медными - тоже. Однако важно помнить: модели 1ПСТ-10-800(Б) применяют **только** на алюминиевых жилах - эта модель не подходит для вашего случая.

Монтаж требует точного соблюдения технологии:

• Снятие внешней оболочки, полупроводящего экрана и изоляции - с применением специализированного инструмента;
• Подготовка жилы: зачистка, обработка, установка болтового соединителя;
• Заполнение пустот герметиком вокруг болтов - предотвращает пробои;
• Нагрев термоусаживающихся элементов пропановой горелкой ПГ (КВТ);
• Фиксация экрана: алюминиевая лента + медная перемычка, опрессованная гильзой;
• Обязательно использование «Комплекта заземления КМПБ» при работе с кабелями в броне (сталь или алюминий).

Инструменты обязательны: набор для срыва головок болтов НМБ-6 (КВТ), инструменты для снятия экрана и изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Произведено по ТУ 3599-005-97284872-2015
• Не содержит галогенов - при возгорании не выделяет токсичных паров
• Негорючий материал корпуса снижает риск распространения пламени
• Выравнивающие трубки обеспечивают контроль электрического поля - минимизируют риск коронного разряда

Преимущества

• Универсальный комплект: можно использовать как болтовые соединители, так и гильзы под опрессовку - гибкость при сборке
• Термоплавкий клей внутри кожуха создаёт полностью герметичную изоляцию после усадки
• Герметик вокруг болтов заполняет микрозазоры и выравнивает электрическое поле - увеличивает срок службы
• Стандартная комплектация на три фазы - удобно для монтажа трёхжильных цепей
• Материалы не содержат галогенов - безопасны для людей и оборудования
• Высокая механическая прочность и устойчивость к перепадам температур

Ограничения применения

• Не для многожильных кабелей - только одножильные
• Не рекомендуются для кабелей с броней без дополнительного заземления (обязателен «КМПБ»)
• Не подходит для кабелей с изоляцией PVC, ЕВП, резины - только сшитый полиэтилен
• Требуется строгий контроль температуры при монтаже: недостаточно прогреть - не будет герметизации, перегреть - деформируется материал
• Не предназначен для постоянного погружения в воду - хотя IP-защита есть, она не указана явно, поэтому не следует считать её водонепроницаемой в условиях затопления

Примеры использования

• Соединение двух участков кабеля АПвП2г в подвале промышленного объекта
• Ремонт поврежденного кабеля в кабельной канализации тепловой сети
• Монтаж ответвления на распределительном пункте 10 кВ
• Установка в месте прохода кабеля через стену здания с необходимостью герметизации

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (150–240 мм2) - не используйте на меньших или больших жилах
• Всегда используйте оригинальный инструмент КВТ: НМБ-6 для срыва болтов, ПГ для нагрева - другие горелки дают неравномерный нагрев
• При работе с бронированным кабелем обязательно закрепите заземление через «КМПБ» - игнорирование этого шага нарушает нормы безопасности
• Не экономьте на времени подготовки: качественная зачистка экрана - половина успеха
• Упаковка продается только по 3 штуки - учтите это при заказе, даже если нужна одна муфта
• Храните в сухом помещении при температуре выше 0 C - низкие температуры перед монтажом могут сделать материалы хрупкими
