Муфта соединительная 3ПСТ -6- 150/240-Б с болт. наконечниками | 65522 КВТ

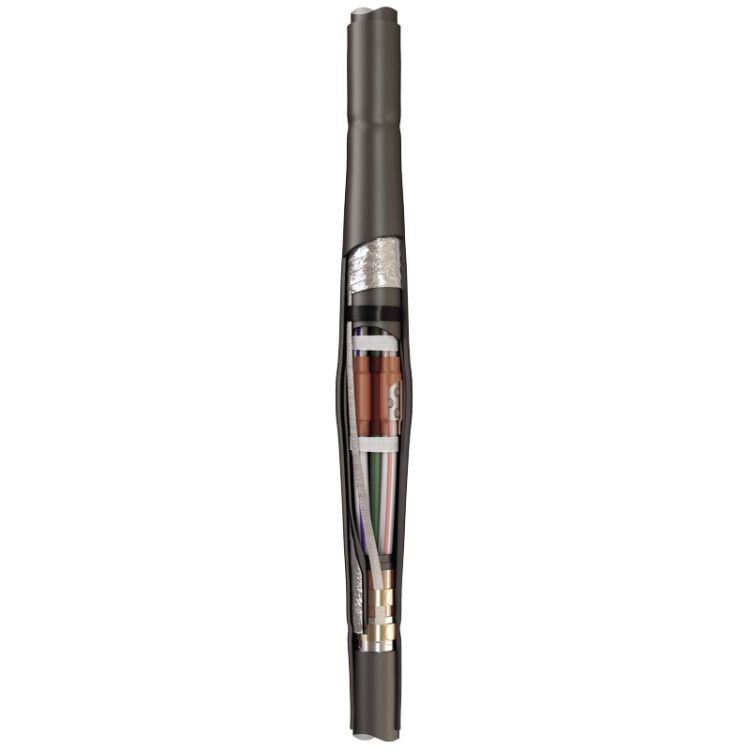

Муфта кабельная соединительная 3ПСТ-6-150/240-Б с болтовыми наконечниками от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с пластиковой изоляцией до 6 кВ. Она применяется в , тоннелях и коллекторах, где важна герметичность, механическая прочность и долговечность. Артикул 65522 соответствует спецификациям ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта 3ПСТ-6-150/240-Б используется для соединения кабелей с пластиковой (ПВХ) изоляцией, с броней и без неё, рассчитанных на работу при напряжении до 6 кВ. Подходит для монтажа в условиях повышенной влажности и механических нагрузок: в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Устройство совместимо с кабелями типов АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналогами.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм2
• Тип изделия: соединительная муфта
• Тип подключения: болтовое
• Исполнение: термоусаживаемая
• Способ монтажа: нагрев с применением тепловой пушки
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик без галогенов (HF-Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3ПСТ-6-150/240-Б совместима с кабелями, имеющими медные или алюминиевые жилы сечением 150–240 мм2. Для монтажа используются болтовые наконечники, входящие в комплект. Процедура включает:

• Подготовку концов кабеля (зачистка, выравнивание)
• Нагрев термоусаживающихся элементов пропановой горелкой (например, ПГ от КВТ)
• Затяжку болтовых соединений с помощью набора НМБ-6 (КВТ) для срыва головок
• Фиксацию заземляющего провода к броне с помощью роликовых пружин - без пайки

Компоненты муфты имеют внутренний слой термоплавкого клея, который активируется при нагреве и создаёт герметичный шов. Общий процесс занимает около 15–25 минут при соблюдении технологии.

Безопасность и стандарты

Муфта выполнена из материалов без галогенов - при возгорании не выделяет токсичных паров. Конструкция соответствует требованиям ГОСТ 34839-2022 и регламентирована техническими условиями ТУ 3599-006-97284872-2006. Температурный диапазон работы (-50/+50 C) гарантирует сохранение целостности в суровых климатических условиях. Полимеры сертифицированы как HF-Free, что делает изделие безопасным для замкнутых помещений и экологически ответственных объектов.

Преимущества

• Непаянная система заземления снижает риск перегрева кабеля и ускоряет монтаж
• Термоплавкий клей внутри всех элементов обеспечивает 100%-ую герметичность
• Алюминиевый экран и перемычка с пружинами восстанавливают электростатический потенциал без сварки
• Универсальность: можно использовать как с болтовыми, так и с опрессованными наконечниками
• Защитные кожухи усиливают механическую прочность и предохраняют от внешних воздействий
• Чёрный цвет материала устойчив к УФ-лучам, что важно при частичном открытом расположении

Ограничения применения

• Не для кабелей с масляной или бумажной изоляцией
• Не рекомендовано использование вне диапазона температур –50...+50 C
• Требуется точное соответствие сечения кабеля (150–240 мм2); меньшие или большие значения недопустимы
• Не предназначен для открытого монтажа на воздухе без защиты от механических повреждений
• Не допускается многократное использование - одноразовое устройство

Примеры использования

• Соединение кабелей питания между распределительными пунктами в городских тоннелях
• Ремонт участка кабельной линии в подземном коллекторе ЖКХ
• Монтаж ввода в цеха заводов с высокой влажностью и запыленностью
• Замена поврежденного участка в системе освещения крупного объекта с бронированным кабелем АВБбШв-6

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля точно попадало в диапазон 150–240 мм2 - иначе возможны пробои или плохой контакт
• Используйте только рекомендованный инструмент: горелку ПГ и набор НМБ-6 от КВТ; другие устройства могут повредить термоэлементы
• При работе в сыром месте перед сборкой просушите концы кабеля - влага снижает эффективность клея
• При монтаже в грунте обязательно предусмотрите защиту от механических ударов (например, бетонной плитой или трубчатым кожухом)
• Не снимайте защитные плёнки с компонентов заранее - они нужны для предотвращения загрязнения клеевых поверхностей
• Проверяйте плотность усадки каждого элемента: он должен равномерно обтянуть кабель без пузырей и складок
