Муфта кабельная соединительная 10кВ СТп(тк) 3х(70-120мм) с болтовыми соединителями Нева-Транс Комплект 22010031 Нева Транс

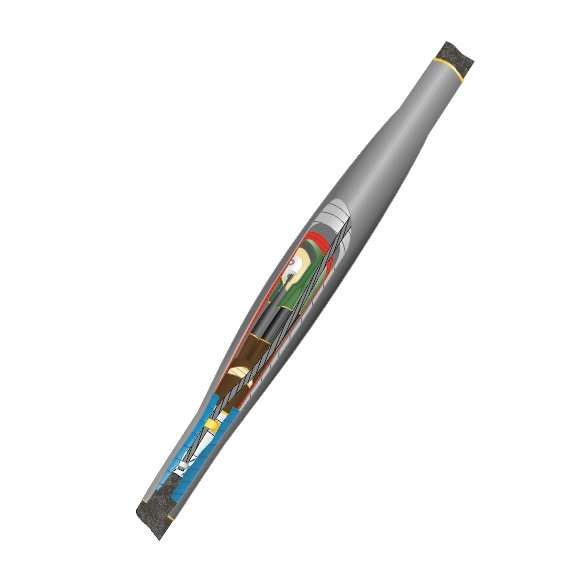

Муфта кабельная соединительная 10 кВ СТп(тк) 3х(70-120 мм2) с болтовыми соединителями от Нева-Транс Комплект (арт. 22010031) предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией на напряжение до 10 кВ. Устройство обеспечивает герметичность, механическую прочность и долговечность соединений даже в условиях повышенной влажности и низких температур.

Назначение и область применения

Муфта используется для соединения кабелей сечением 70, 95 и 120 мм2, работающих на напряжении 6/10 (12) кВ. Подходит для прокладки в грунте, кабельных тоннелях, каналах, коллекторах и других закрытых помещениях. Применяется в энергообъектах, промышленных установках, распределительных пунктах, где требуется надёжное и долговременное соединение силового кабеля.

Технические характеристики

• Количество жил: 3
• Номинальное напряжение: 6/10 (12) кВ
• Номинальное сечение проводника: 70–120 мм2
• Тип исполнения: термоусадочный
• Поддерживает соединение кабелей с бумажной и пластмассовой изоляцией
• Рабочий температурный диапазон: от –50 C до +50 C
• Максимальная относительная влажность воздуха: 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта устанавливается на два конца подготовленных кабелей. Для сборки используются элементы, входящие в комплект: внешние и внутренние термоусадочные кожухи с клеевым слоем. Процедура выполняется с помощью газовой горелки или высокотемпературного фена - материал равномерно усыхает, плотно облегая кабель. Соединители выполнены в виде болтовых контактов, которые обеспечивают низкое переходное сопротивление. Крепление заземления осуществляется двумя способами: через пружины постоянного давления (для металлических оболочек) и пайкой (для бронелент). Обязательна предварительная зачистка и подготовка кабельных концов согласно инструкции производителя.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Конструкция соответствует требованиям ГОСТ 13781.0-86 и специальным техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Экологически безопасна, не содержит токсичных веществ, не выделяет вредных паров при нагреве.

Преимущества

• Высокая степень защиты IP67 благодаря многослойному термоусадочному корпусу
• Герметичность сохраняется при перепадах температур и высокой влажности
• Не требует сварки или литейных операций - весь монтаж выполнен с использованием термоусадки
• Заземление реализовано без риска повреждения бумажной изоляции
• Срок службы более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не кабели с сечением менее 70 мм2 или более 120 мм2
• Не рекомендовано использование в местах с постоянным воздействием открытого пламени
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев снижает герметичность
• Не предназначен для работы в условиях постоянного погружения в воду (например, в водоёмах), хотя допускается прямая засыпка грунтом

Примеры использования

• Соединение кабелей ВВГнг-LS 3×120 между шкафами РУ-10 кВ
• Ремонт поврежденного участка кабеля ААБл-10 3×95 в кабельном канале
• Обустройство ответвлений в подземных сетях тепловых электростанций
• Переход от старого кабеля с бумажной изоляцией к новому с полиэтиленовой

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля заявленному диапазону 70–120 мм2
• Измерьте длину зачищенных жил - они должны точно совпадать с указанными в инструкции
• Используйте только профессиональный термофен с регулировкой температуры; обычная бытовая горелка может вызвать деформацию
• При работе в сыром грунте перед установкой просушите кабельные концы
• Проверьте целостность клеевого слоя внутри кожуха - он должен быть однородным, без пузырей
• После окончания монтажа проведите контрольное опробование сопротивления изоляции - обязательный этап для всех соединений 10 кВ
