Муфта кабельная концевая внутр.установки 10кВ 1ПКВТ-10-150/240-Б КВТ 57812

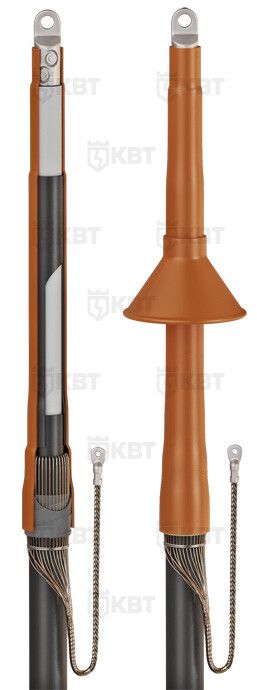

Муфта кабельная концевая внутренней установки 10 кВ 1ПКВТ-10-150/240-Б КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена, обеспечивая электрическую изоляцию, герметичность и заземление. Подходит для внутренних установок в помещениях, где требуется безопасное завершение кабельной линии на напряжение 10 кВ.

Назначение и область применения

Муфта 1ПКВТ-10-150/240-Б КВТ используется для оконцевания одножильных кабелей с экранированием из медных или алюминиевых проволок, работающих на напряжении 6–10 кВ. Применяется исключительно во внутренних условиях - в кабельных камерах, трансформаторных подстанциях, распределительных устройствах, цехах и других закрытых объектах. Не предназначена для наружной установки или прямого контакта с атмосферными осадками.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Тип кабеля: одножильный
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Комплектация: болтовые наконечники (для подключения к шинам или оборудованию)
• Стандарт: ТУ 3599-005-97284872-2015, соответствие ГОСТ 13781.0-86
• Состав материалов: HF (halogen-free) - без галогенов

Совместимость и монтаж

Муфта совместима с кабелями типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также аналогичными с медными или алюминиевыми жилами. Для кабелей с алюминиевой жилой - допустимо использование; для кабелей с медной жилой - тоже подходят, кроме моделей 1ПКВТ-10-800(Б), которые запрещено применять на медных жилах.

Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Процедура включает:

• Подготовку кабеля: зачистка изоляции и полупроводящего экрана
• Надевание компонентов муфты в порядке сборки
• Равномерный прогрев термоусаживаемых элементов до плотного прилегания
• Формирование заземления: заземляющий провод делается из медного экрана кабеля, который затем оконцовывается наконечником под опрессовку (наконечник в комплект не входит)
• Завершающая герметизация: термоплавкий клей внутри антитрекинговой трубки и лента-герметик на выходе экрана обеспечивают водонепроницаемость

Для кабелей с броней из стали или алюминия требуется дополнительный комплект заземления КМПБ, совместимый с данной муфтой.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - нормам безопасности для высоковольтных соединений
• Произведена по ТУ 3599-005-97284872-2015
• Материалы не содержат галогенов - при возгорании не выделяют токсичных газов
• Антитрекинговая трубка устойчива к образованию электрических следов (трекингу) даже при длительной нагрузке
• Негорючий материал корпуса снижает риск распространения пламени

Преимущества

• Высокая надежность благодаря равномерному распределению электрического поля - трубка выравнивания напряженности предотвращает пробои
• Полная герметичность после монтажа - за счет комбинации термоплавкого клея и герметизирующей ленты
• Универсальность комплекта: можно использовать как болтовые, так и опрессовочные наконечники
• Широкий температурный диапазон работы - подходит для холодных помещений с отоплением и без
• Экономия времени: одна муфта рассчитана на монтаж одной фазы, три фазы требуют трех единиц

Ограничения применения

• Не применяется для наружной установки - отсутствует защита от УФ-лучей и атмосферных осадков
• Не подходит для многожильных кабелей - только для одножильных
• Запрещено использовать на кабелях с медной жилой для модели 1ПКВТ-10-800(Б); данная модель 1ПКВТ-10-150/240-Б - не имеет этого ограничения
• Необходимо соблюдать минимальный радиус изгиба кабеля перед монтажом - иначе повреждается экран
• Требуется специальный инструмент: горелка ПГ, набор НМБ-6, инструменты для зачистки - нельзя заменить обычным бытовым инструментом
• Наконечник для заземления не входит в комплект - его нужно приобрести отдельно

Примеры использования

• Оконцевание кабеля АПвП 1×240 мм2 на входе в распределительный щит 10 кВ
• Завершение кабельной линии от трансформатора до вводного устройства в цеху
• Подключение кабеля к шинам КРУ в подстанции
• Монтаж в кабельном колодце или тоннеле с контролируемым микроклиматом

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно попадать в диапазон 150–240 мм2. Слишком маленькое или большое сечение приведёт к плохому прилеганию и потере герметичности.
• При работе с кабелем с бронью обязательно используйте комплект заземления КМПБ - иначе заземление будет ненадёжным.
• Не перегревайте термоусаживаемые элементы - это может вызвать деформацию или прожиг материала. Прогревайте равномерно, начиная с середины.
• Ленту-герметик наматывайте с нахлёстом 50%, натягивая её слегка - это гарантирует плотное прилегание.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - не допускайте заморозки компонентов до монтажа.
• Проверяйте целостность всех деталей перед началом работ - особенно антитрекинговую трубку и клеевые слои.
