Кабельная муфта 3КВТп-10-150/240 нг-LS - 75556

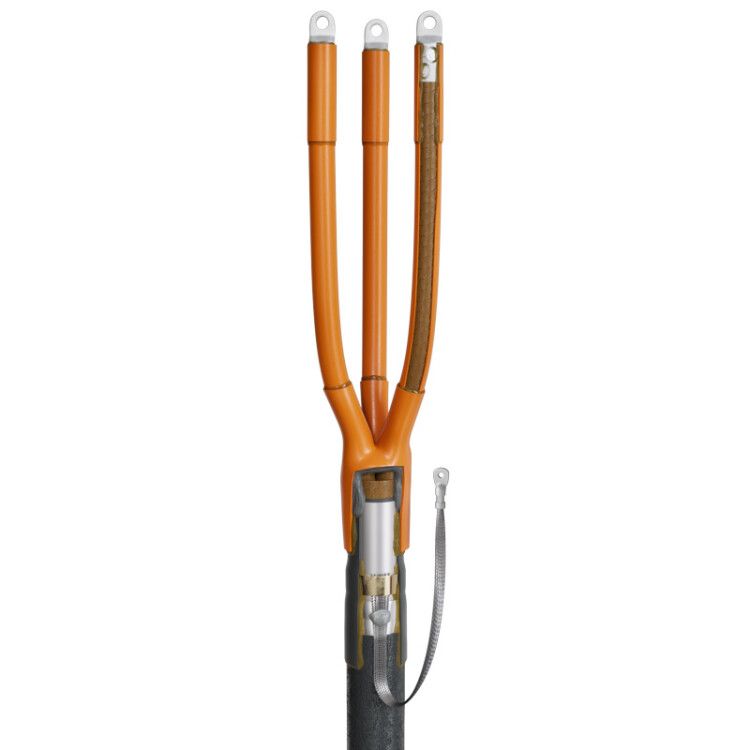

Муфта кабельная концевая 3КВТп-10-150/240 нг-LS без болтовых наконечников - это термоусаживаемая концевая муфта от компании КВТ, предназначенная для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для установки внутри и снаружи помещений, особенно там, где важны безопасность и долговечность - например, на подстанциях, в распределительных устройствах или при прокладке кабелей в грунте.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-150/240 нг-LS без болтовых наконечников используется для завершения силовых кабелей с бумажной изоляцией, предотвращая попадание влаги, пыли и других воздействий на место разреза жил. Она применяется для кабелей типа ААБл, АСБл, ААБв, АСБШв, ААШв, ААБ2лШв и аналогичных, с алюминиевой или свинцовой оболочкой, с броней или без нее. Устройство рассчитано на работу в условиях повышенной влажности, перепадов температур и открытой среды - идеально для подземных кабельных линий, кабельных переходов, трансформаторных подстанций и объектов ЖКХ.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая, негорючая, малодымная (нг-LS)
• Материал корпуса: полиолефин
• Диаметр кабеля (внешний): до 61,2 мм
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Изоляция кабеля: пропитанная бумага
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 3КВТп-10-150/240 нг-LS без болтовых наконечников совместима с кабелями, имеющими алюминиевые или свинцовые оболочки, с броней из стальных лент или проволок. Для монтажа требуется пропановая горелка ПГ (КВТ) - нагрев происходит равномерно, что гарантирует плотную усадку всех элементов. Элементы муфты: перчатка, жильные трубки и концевые манжеты изготовлены из трекингостойкого материала красного цвета. На внутренней стороне деталей нанесен термоплавкий клей - он активируется при нагреве и обеспечивает полную герметичность. Герметик в основании защищает от проникновения влаги и выравнивает электрическое поле. Поскольку болтовые наконечники не входят в комплект, пользователь самостоятельно выбирает тип оконцовки - либо опрессовываемые, либо болтовые, подходящие по сечению 150–240 мм2.

Заземление

Узел заземления собирается комбинированно: пружина постоянного давления фиксирует заземляющий провод к металлической оболочке кабеля - это исключает необходимость пайки прямо на оболочке, снижая риск повреждения бумажной изоляции. Однако, если кабель имеет броню из стальной или алюминиевой проволоки, обязательна допкомплектация - «Комплект заземления КМПБ». Пайка на бронелентах выполняется отдельно, с использованием припоев, совместимых с материалом оболочки.

Безопасность и стандарты

Муфта 3КВТп-10-150/240 нг-LS без болтовых наконечников изготовлена согласно ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Материалы нг-LS обеспечивают самозагашение пламени и минимальное выделение дыма и токсичных веществ при возгорании - это важно для закрытых помещений, метрополитенов, тоннелей и мест массового скопления людей. Температурный диапазон –50…+50 C делает её пригодной для работы в суровых климатических условиях, включая северные регионы России.

Преимущества

• Высокая степень защиты IP67 благодаря термоплавкому клею и герметику - полностью исключается проникновение воды и пыли.
• Экономия времени на монтаже: пружина заземления заменяет сложные операции пайки на оболочке.
• Универсальность: можно использовать как с опрессованными, так и с болтовыми наконечниками - просто меняются оконцовки.
• Трекингостойкая изоляция предотвращает образование поверхностных пробоев даже при высокой влажности.
• Низкая теплопроводность материалов минимизирует риск перегрева при длительной нагрузке.

Ограничения применения

• Не предназначена для кабелей с пластмассовой изоляцией (например, ВВГ, NYM, SIP) - работает только с бумажной маслопропитанной изоляцией.
• Требуется точное соответствие внешнего диаметра кабеля ≤61,2 мм; более крупные кабели не поместятся.
• Отсутствие болтовых наконечников в комплекте требует самостоятельного приобретения - нельзя сразу смонтировать без них.
• На кабелях с броней из проволоки обязательно использование дополнительного «Комплекта заземления КМПБ» - иначе заземление будет ненадежным.
• Не рекомендовано хранить при температурах выше +50 C - возможно деформирование термопластиков.

Примеры использования

• Оконцевание кабеля ААБл-10 3×185 на входе в трансформаторную будку.
• Завершение кабеля АСБГ-10 3×240 в кабельном колодце на автостоянке.
• Монтаж конца кабеля ААШв-10 3×150 в подвале многоэтажного дома.
• Линии питания насосных станций, где есть риск затопления - благодаря IP67 и нг-LS материалы.

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он не должен превышать 61,2 мм. Если больше - муфта не оденется.
• Используйте только пропановую горелку ПГ (КВТ); другие горелки дают неравномерный нагрев и риск недосадки.
• Если кабель имеет броню из проволоки - всегда берите «Комплект заземления КМПБ» заранее, чтобы не задерживать работу.
• При работе в холодную погоду (+5 C и ниже) прогрейте муфту перед установкой - это улучшит адгезию клея.
• Выбирая наконечники - ориентируйтесь на сечение 150–240 мм2. Для опрессовки нужны матрицы соответствующего размера.
• Не забудьте про инструмент НМБ-6 (КВТ) - нужен для удаления старых головок, если переустанавливаете муфту.
