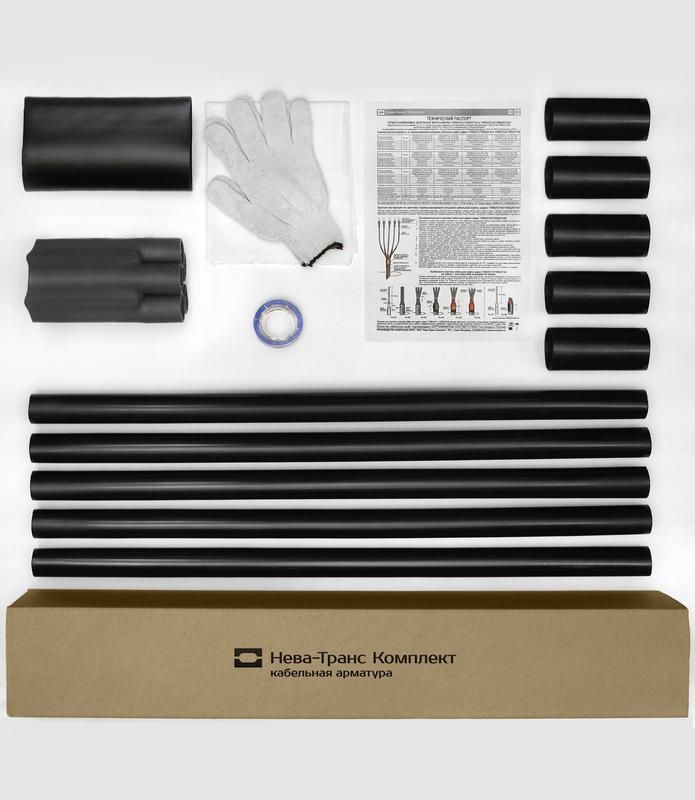

Муфта кабельная концевая внутр. установки 1кВ ПКВТп 5х(150-240мм) без наконечн. Нева-Транс Комплект 22020024 Нева Транс

Муфта кабельная концевая 10КНТп-3х(150-240) без наконечников - это термоусадочная муфта для герметичного оконцевания трёхжильных силовых кабелей с бумажной изоляцией на напряжение до 10 кВ. Применяется на открытых участках сетей, включая мачтовые опоры. Бренд: Нева-Транс, артикул: 22020024.

Назначение и область применения

Муфта 10КНТп-3х(150-240) используется для завершения трёхжильных кабелей с бумажной пропитанной изоляцией, когда требуется обеспечить надёжную изоляцию и механическую защиту на конце провода. Подходит для наружной установки - на столбах, опорах, в траншейных коллекторах, на фасадах зданий. Часто применяется в распределительных сетях 6–10 кВ, где используются кабели типа АСБ, АСБл, ААБл.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитана на работу в сетях до этого значения включительно;
• Сечение жил: 150–240 мм2 - совместима с кабелями именно этих сечений; не подходит для меньших или больших значений;
• Количество жил: 3 - предназначена исключительно для трёхжильных кабелей;
• Материал жилы: алюминий или медь - работает с обоими типами токопроводящих жил;
• Способ монтажа: термоусадка - требует нагрева горелкой для плотного прилегания к кабелю;
• Экран: есть - внутренний и внешний металлический экран обеспечивают равномерное распределение поля и защищают от радиопомех;
• Защитный покров: с броней - усиленная оболочка выдерживает механические нагрузки и перепады температур;
• Материал корпуса: полимер - устойчив к старению, химическим веществам и ультрафиолету;
• Рабочая температура: от –50 C до +50 C - сохраняет целостность даже в суровом климате;
• Влажность: до 98 % - допускается применение в условиях повышенной влажности, включая туман и дождь.

Совместимость и монтаж

Муфта 10КНТп-3х(150-240) без наконечников устанавливается **только** на кабели с бумажной пропитанной изоляцией. Для других типов изоляции (например, XLPE) она не подходит. Монтаж выполняется в следующем порядке:

1. Подготовка конца кабеля - удаление брони, заполнение канала компаундом, зачистка жил;
2. Надевание элементов муфты в заданном порядке (по инструкции производителя);
3. Поэтапный прогрев термоусадочных трубок теплогенератором до полного смыкания материала;
4. Фиксация экрана и контроль герметичности.

Внимание: муфта не содержит наконечники - их необходимо подготовить отдельно перед установкой. Диаметр кабеля должен точно попадать в диапазон 150–240 мм2 - использование вне предела снижает надёжность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - государственный стандарт на кабельные муфты;
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016 - специальные технические условия компании;
• Имеет сертификат соответствия Госстандарта России - подтверждает соответствие нормам безопасности;
• Не содержит токсичных материалов - экологически безопасна при использовании и утилизации.

Преимущества

• Высокая степень защиты IP67 - полностью герметична, не пропускает пыль и воду;
• Стойкость к УФ-излучению - не растрескивается и не выгорает на солнце;
• Широкий температурный диапазон - работоспособна в Арктике и в южных регионах;
• Готовая система - все элементы (экран, термотрубки, бронированный кожух) уже собраны в одном комплекте;
• Долгий срок службы - более 30 лет при правильной установке.

Ограничения применения

• Не для кабелей с полиэтиленовой (XLPE) или резиновой изоляцией - только бумажная пропитанная;
• Запрещён монтаж внутри замкнутых помещений без доступа к воздушному потоку - нужен свободный доступ для равномерного прогрева;
• Не рекомендуется использовать на кабелях с поврежденными жилами или нарушенным экраном - дефекты кабеля недопустимы;
• Требуется наличие оборудования для термоусадки - обычная горелка, термопистолет или газовая печь;
• Не предназначен для подземной прокладки - только наружная установка, включая мачты и опоры.

Примеры использования

• Оконцовка кабеля АСБ 3×185 на железобетонной опоре ЛЭП 10 кВ;
• Подключение кабеля от трансформаторной будки к распределительному пункту;
• Завершение кабеля на мачте в городской сети с высокой влажностью;
• Обслуживание старых сетей с бумажной изоляцией после ремонта или модернизации.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить в диапазон 150–240 мм2. Кабель меньше 150 мм2 не будет плотно прилегать - возможны протечки;
• Используйте только одобренные горелки - слишком высокая температура может прожечь материал;
• Не торопитесь с прогревом - начинайте с центра муфты, двигайтесь к краям медленно и равномерно;
• Проверяйте герметичность после остывания - слегка надавите на поверхность, чтобы убедиться, что нет пузырей или вздутостей;
• Храните муфту в сухом месте при t = +5…+30 C - длительное хранение при минусовых температурах может изменить эластичность полимера.
