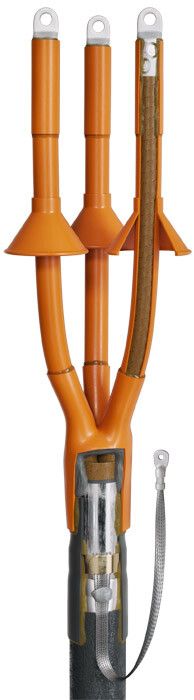

Муфта кабельная концевая 10кВ 3КНТп-10-150/240-Б КВТ 50120

Муфта кабельная концевая 3КНТп-10-150/240-Б КВТ предназначена для надежного оконцевания трехжильных силовых кабелей с бумажной изоляцией на напряжение 10 кВ, особенно в условиях открытой установки. Этот тип муфты применяется там, где важны долговечность, герметичность и безопасность - например, на воздушных ответвлениях, вводах в распределительные устройства или на участках с высокой влажностью.

Назначение и область применения

Муфта кабельная концевая 3КНТп-10-150/240-Б КВТ используется для завершения кабельных линий, когда требуется переход от кабеля к оборудованию - например, к автоматическому выключателю, трансформатору или кабельному вводу. Подходит для кабелей с бумажной маслопропитанной изоляцией, с алюминиевой или свинцовой оболочкой, с броней из стальных лент или без нее. Установка допускается только вне помещений - в условиях повышенной влажности, перепадов температур и прямого солнечного света.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Рабочее сечение кабеля: 150–240 мм2
• Количество жил: 3
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Изоляция кабеля: пропитанная бумага
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Защита IP: не указана - рассчитана на внешнюю установку, требует герметизации

Совместимость и монтаж

Муфта 3КНТп-10-150/240-Б КВТ совместима с кабелями следующих типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа необходима пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Монтаж выполняется путем нагрева всех термоусаживаемых элементов: перчатки, жильных трубок, концевых манжет и изоляторов. После нагрева материал плотно облегает кабель, формируя механически прочную и электроизолирующую оболочку.

Комплектация включает болтовые наконечники - можно заменить на опрессовочные, если требуется. На входе предусмотрено место для заземления: базовый комплект содержит пружину постоянного давления для фиксации заземляющего провода к оболочке. При работе с кабелем на броне из стали или алюминия - обязательна установка дополнительного «Комплекта заземления КМПБ». Пайка брони запрещена без него - есть риск повредить бумажную изоляцию.

Безопасность и стандарты

Муфта 3КНТп-10-150/240-Б КВТ изготовлена по нормам ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022. Полимерные материалы не содержат галогенов (HF = Halogen Free), что снижает образование токсичных газов при возгорании. Конструкция предотвращает пробои за счет удлиненного пути тока утечки благодаря системе жильных изоляторов. Температурный режим работы (-50…+50 C) гарантирует сохранение целостности даже в суровом климате.

Преимущества

• Высокая степень герметичности: термоплавкий клей внутри всех элементов полностью закупоривает все стыки после усадки.
• Устойчивость к УФ-лучам: материал трубок не стареет под прямыми солнечными лучами, не хрупнет зимой.
• Гарантированная сухая зона вокруг жил: система изоляторов препятствует попаданию влаги в основную часть изоляции.
• Экономия времени: пружина постоянного давления ускоряет монтаж заземления, исключает пайку рядом с чувствительной изоляцией.
• Универсальная комплектация: возможность использования как болтовых, так и опрессовочных наконечников.

Ограничения применения

• Не для кабелей с полиэтиленовой или XLPE-изоляцией - только для бумажной маслопропитанной.
• Запрещается использование в помещениях с ограниченным доступом воздуха - процесс усадки требует свободного циркулирования тепла.
• Не рекомендовано применение на кабелях с сечением менее 150 мм2 или более 240 мм2 - не обеспечивается плотное прилегание материалов.
• Требуется точное соблюдение технологии монтажа; неквалифицированный монтаж может привести к пробою или протечкам.
• Для кабелей с броней из стали/алюминия обязательно использование дополнительного «Комплекта заземления КМПБ» - без него невозможно безопасное заземление.

Примеры использования

• Оконцовка кабеля ААБл перед подключением к трансформаторной подстанции.
• Ввод кабеля в ящик распределительного пункта на улице.
• Переход от кабельной линии к воздушной линии 10 кВ.
• Ремонтный вывод на кабеле с броней в районе с частыми осадками и перепадами температур.

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен точно попадать в диапазон 150–240 мм2. Перегрузка или недогрузка вызывают плохую адгезию.
• При работе с кабелем на броне всегда используйте «Комплект заземления КМПБ» - даже если кажется, что пружина достаточно. Это правило безопасности.
• Нагревайте равномерно, начиная с середины перчатки, двигаясь к краям. Не задерживайте пламя на одном месте - перегрев разрушает термопластик.
• Проверяйте герметичность после остывания: слегка потяните за заземляющий провод - он не должен шевелиться.
• Храните муфту в сухом месте, избегая прямого контакта с растворителями и маслом - они могут повредить полимеры.
