Муфта кабельная концевая внутренней установки 10кВ ПКВТОН 1х(70-120мм) с наконечником болтовым Нева-Транс 22020061 Нева Транс

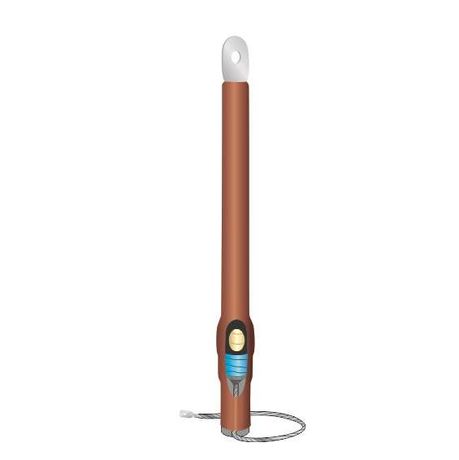

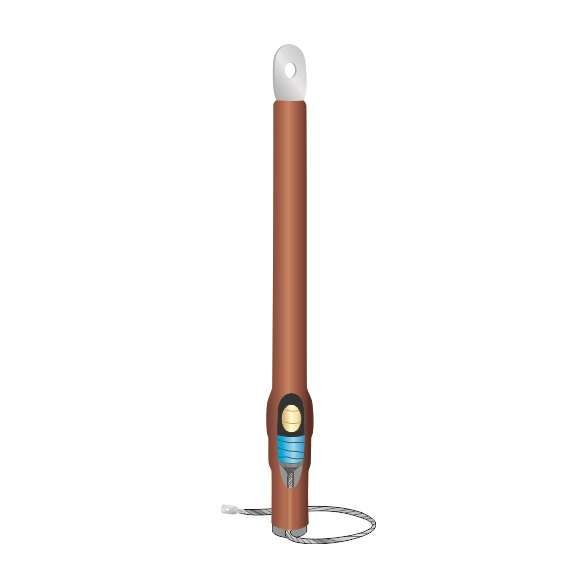

Муфта кабельная концевая внутренней установки 10кВ ПКВТОН 1х(70-120мм) и 10КВТпН-3х(150-240) с наконечниками болтовыми - это термоусадочная муфта для оконцевания силовых кабелей с бумажной или сшитым полиэтиленом изоляцией на напряжение до 10 кВ. Произведённая компанией Нева-Транс Комплект, она обеспечивает надёжную изоляцию, герметичность и заземление в помещениях с любым уровнем влажности.

Назначение и область применения

Муфта кабельная концевая внутренней установки 10кВ ПКВТОН 1х(70-120мм) и 10КВТпН-3х(150-240) с наконечниками болтовыми используется для завершения кабельных линий - то есть для создания безопасного выхода кабеля из земли или канала в электрооборудование, щиты или трансформаторы. Подходит для кабелей с алюминиевой или медной жилой, с изоляцией из бумаги или сшитого полиэтилена. Применяется исключительно во внутренних установках: в подземных камерах, кабельных этажах, трансформаторных подстанциях, цехах и других закрытых помещениях. Не предназначен для уличной или подводной установки.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение кабеля: для одножильных - 70–120 мм2; для трёхжильных - 150–240 мм2
• Количество жил: 1 или 3 (зависит от модели)
• Тип монтажа: термоусадка (нагрев горелкой или феном)
• Материал корпуса: модифицированный полимер
• Экран: да, медный проволочный, используется для заземления
• Защитный кожух: толстостенная термоусадочная трубка с клеевым слоем
• Диапазон рабочих температур: от –50 C до +50 C
• Материал жилы: алюминий или медь

Совместимость и монтаж

Муфта кабельная концевая внутренней установки 10кВ ПКВТОН 1х(70-120мм) и 10КВТпН-3х(150-240) с наконечниками болтовыми совместима с кабелями типа АСБ, АСБГ, ВВБШв, ВВБШвн, АВВБШв и аналогичными с бумажной или сшитым полиэтиленом изоляцией. Для монтажа требуется подготовить разделку кабеля по технологии - удалить внешнюю оболочку, экран, заполнить каналы герметиком, затем надеть все элементы муфты и нагреть их до усадки. Обязательно использовать горелку или фен с регулируемой температурой. Наконечники болтовые уже установлены - их необходимо затянуть моментом, указанным в инструкции производителя. Не допускается использование инструментов с острыми гранями при работе с полимером.

Безопасность и стандарты

Муфта кабельная концевая внутренней установки 10кВ ПКВТОН 1х(70-120мм) и 10КВТпН-3х(150-240) с наконечниками болтовыми соответствует ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Конструкция исключает риск пробоя из-за равномерного распределения электрического поля благодаря встроенному герметику-регулятору и трубке-регулятору. Полимерный материал не содержит токсичных веществ и не выделяет опасных паров при нормальной эксплуатации.

Преимущества

• Высокая герметичность за счёт клеевого слоя на внешней трубке - предотвращает попадание влаги и пыли
• Заземление выполняется прямо из медного экрана кабеля - не требует дополнительных проводов
• Стабильная работа при широком диапазоне температур - от сильных морозов до жары
• Устойчивость к механическим повреждениям благодаря толстостенной термоусадочной оболочке
• Не требует периодического обслуживания после установки

Ограничения применения

• Не применяется на кабелях с пластмассовой изоляцией (например, ПВХ) - только с бумажной или сшитым полиэтиленом
• Запрещено применение вне помещений - не рассчитана на воздействие УФ-лучей, осадков и перепадов температуры на открытом воздухе
• Не подходит для кабелей с сечением меньше 70 мм2 или больше 240 мм2
• Требуется точное соблюдение технологии термоусадки - недогрев или перегрев снижают надёжность соединения
• Не рекомендуется использовать в местах с постоянным контактом с маслом, растворителями или химически активными средами

Примеры использования

• Оконцевание кабеля АСБ-3×150 перед подключением к трансформатору в подстанции
• Подключение кабеля ВВБШв-1×120 к шинному блоку в распределительном пункте цеха
• Завершение трёхжильного кабеля в кабельной камере тепловой сети
• Монтаж на выходе кабеля из земляного колодца в помещении насосной станции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному в маркировке муфты - 70–120 мм2 для одножильной, 150–240 мм2 для трёхжильной
• Используйте только термофены с контролируемой температурой - не менее 150 C, но не выше 200 C
• При работе с медным экраном не перекручивайте проволочки - они должны быть аккуратно расправлены для надёжного контакта с заземляющим выводом
• Проверяйте целостность клеевого слоя на кожухе - если он повреждён, замените муфту
• После монтажа убедитесь, что все элементы плотно прилегают, нет вздутий или пузырей - это признак неполной усадки
• Для удобства работы используйте защитные перчатки и очки - при нагреве возможна капля расплавленного клея
