Муфта кабельная концевая 10кВ 3КНТп-10-70/120-Б КВТ 50119

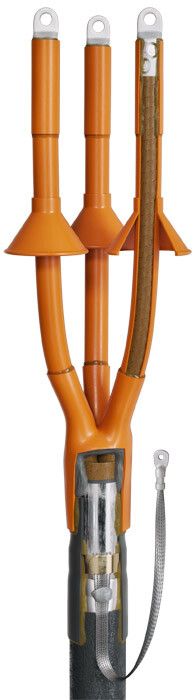

Муфта кабельная концевая 3КНТп-10-70/120-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для внешней установки, работает в широком диапазоне температур и обеспечивает высокую степень защиты благодаря термоусадке и герметизации.

Назначение и область применения

Муфта 3КНТп-10-70/120-Б используется для завершения силовых кабелей с бумажной маслопропитанной изоляцией, в том числе типов ААБл, АСБл, ААГ, ААБв, ААШв и других. Она применяется вне помещений - на столбах, в кабельных колодцах, на открытых участках трасс. Устройство защищает место оконцевания от влаги, механических нагрузок и электрохимической коррозии. Подходит для кабелей с броней из стали или алюминия, а также без брони, с алюминиевой или свинцовой оболочкой.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Рабочее сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Изолирующие элементы: трекингостойкий материал кирпично-красного цвета, устойчив к УФ-лучам
• Герметизация: маслостойкий герметик + термоплавкий клей внутри всех элементов
• Заземление: пружина постоянного давления + возможность пайки на броне
• Комплектация: болтовые наконечники, перчатка, жильные трубки, концевые манжеты, изоляторы, поясная манжета

Совместимость и монтаж

Муфта 3КНТп-10-70/120-Б совместима с кабелями, указанными в описании производителя. Для монтажа требуется пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ). После нагрева все элементы равномерно усыхают, плотно облегают кабель и образуют единый герметичный узел. Жильные изоляторы формируют сухие зоны, продлевая путь утечки тока. На кабели с броней из стали или алюминиевых проволок обязательна установка допкомплекта «КМПБ». Болтовые наконечники уже установлены - можно сразу фиксировать к шинам или оборудованию.

Безопасность и стандарты

Муфта сертифицирована по ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022. Полимерные материалы не содержат галогенов (HF = Halogen Free), что снижает опасность образования токсичных газов при возгорании. Защита IP67 достигается за счет герметичной термоусадки - муфта выдерживает пыль, дождь и временное погружение. Температурный режим –50…+50 C гарантирует работу в суровых климатических условиях, включая Арктику и южные регионы России.

Преимущества

• Высокая надежность герметизации: двойная система - герметик + термоплавкий клей
• Защита от пробоев: жильные изоляторы увеличивают длину пути утечки тока
• Удобство монтажа: готовые болтовые наконечники исключают необходимость опрессовки
• Экологическая безопасность: отсутствие галогенов в составе материалов
• Долговечность: UV-защита предотвращает старение на солнце
• Безопасность при заземлении: пружина исключает перегрев бумажной изоляции при работе с алюминиевой оболочкой

Ограничения применения

• Не кабели с полиэтиленовой или XLPE изоляцией - только бумажная маслопропитанная
• Требуется точное соблюдение технологии термоусадки; недогрев или перегрев нарушают герметичность
• На кабелях с броней из стали/алюминия обязательно использование дополнительного комплекта заземления КМПБ
• Не рекомендовано применение в помещениях с повышенным уровнем химически активных паров (например, в химзаводах без дополнительной защиты)
• Работает только при температуре выше –50 C - при более низких значениях термопластик становится хрупким

Примеры использования

• Оконцевание кабеля ААБл на ответвлении от ЛЭП 10 кВ на воздушном столбе
• Завершение кабеля АСБл перед входом в распределительное устройство подстанции
• Монтаж на выходе кабеля из кабельного колодца в цех с мощным электродвигателем
• Замена поврежденного конца кабеля в районе с частыми осадками и перепадами температур

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно попадать в диапазон 70–120 мм2. Большие или меньшие сечения требуют другой модели.
• При работе с алюминиевой оболочкой всегда используйте комплект КМПБ - без него заземление будет ненадежным.
• Нагревайте муфту равномерно, начиная с центральной части перчатки, двигаясь к краям. Не направляйте пламя прямо на болтовые наконечники - они могут деформироваться.
• Проверяйте целостность термоусадочных элементов до начала работы - трещины или вздутости недопустимы.
• После монтажа протестируйте изоляцию мегаомметром - минимальное сопротивление должно быть >1000 МОм.
• Храните муфту в сухом месте при t = +5...+30 C. Перед монтажом дайте изделию адаптироваться к окружающей температуре минимум 2 часа.
