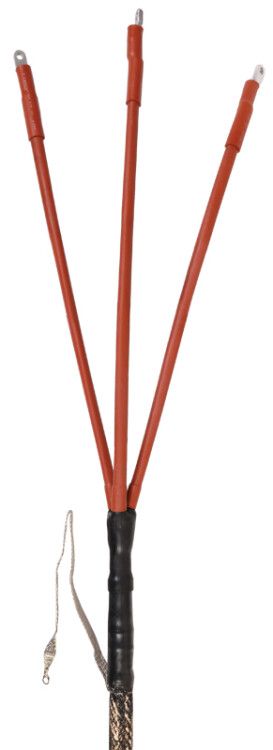

Комплект муфты концевой КВтп-10 3х70/120 с наконечн.; ППД; бумаж. изол. IEK UZM-BIK10-VN3-70120SZ

Муфта КВтп-10 3х70/120 с наконечником, бумажная изоляция ППД - это концевая термоусаживаемая муфта для оконцевания трёхжильных кабелей с бумажной изоляцией на напряжение 10 кВ. Применяется во внутренних электроустановках, обеспечивает надёжное соединение и заземление. Артикул uzm-bik10-vn3-70120sz, бренд IEK.

Назначение и область применения

Муфта КВтп-10 3х70/120 с наконечником, бумажная изоляция ППД используется для оконцевания кабелей с бумажной изоляцией в закрытых помещениях - например, в распределительных пунктах, трансформаторных подстанциях, кабельных камерах. Подходит для присоединения кабелей к оборудованию: выключателям, трансформаторам, щитам. Муфта рассчитана на работу в сетях переменного тока 50 Гц с напряжением до 10 кВ.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Сечение кабеля: 70–120 мм2
• Тип изделия: Концевая муфта
• Способ монтажа: Термоусадка
• Материал: Полимер термоусаживаемый
• Цвет: Чёрный
• Срок службы: 30 лет
• Исполнение: Для внутренней установки
• Тип кабеля: Одножильный (в составе трёхжильного кабеля)
• Дополнительно: В комплекте болтовые наконечники и комплект заземления

Совместимость и монтаж

Муфта КВтп-10 3х70/120 совместима с кабелями типов: ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10 и их аналогами. Монтаж выполняется методом термоусадки - нагревом газовой горелкой до равномерного усыхания корпуса. Убедитесь, что внешний диаметр кабеля соответствует заявленному сечению 70–120 мм2. Наконечники уже установлены - достаточно зачистить жилы, вставить в них и затянуть болты. Комплект заземления позволяет выполнить надёжное присоединение брони и экрана к контуру заземления.

Безопасность и стандарты

Муфта КВтп-10 3х70/120 соответствует требованиям ГОСТ 13781.0. Обеспечивает электрическую изоляцию и механическую защиту оконцовки. Не предназначен для открытой установки, воздействия прямых осадков или постоянного контакта с водой. Использование вне условий внутренней установки снижает срок службы и нарушает безопасность.

Преимущества

• Удобство монтажа: готовый комплект с наконечниками и заземлением исключает необходимость докупать детали
• Высокая долговечность: срок службы 30 лет при соблюдении условий эксплуатации
• Стабильная герметизация: термоусадочная технология создаёт плотную, без воздушных пузырей изоляцию
• Совместимость с большинством распространённых кабелей с бумажной изоляцией

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или резиновой изоляцией - только для бумажной
• Запрещена наружная установка: не имеет защиты от влаги, УФ-излучения и перепадов температур
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2
• Требуется точное соблюдение технологии термоусадки - недостаточный или избыточный нагрев приведёт к повреждению

Примеры использования

• Оконцевание кабеля ААШв-10 перед подключением к шинам в ячейке КРУ
• Подключение кабеля СБ-10 к входному автомату в подземном распределительном пункте
• Присоединение кабеля ААГ-10 к трансформатору внутри цехового помещения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы замерить диаметр изоляции
• Обязательно зачищайте экранирующий слой и броню перед подключением заземления - плохой контакт увеличивает риск поражения током
• Нагревайте муфту равномерно, начиная с середины, двигаясь к концам - так предотвращается образование складок
• Не используйте открытый пламя - примените специальную термофен-горелку с регулировкой температуры
• Храните муфту в сухом месте, избегайте прямого солнечного света - даже в упаковке материал чувствителен к УФ
