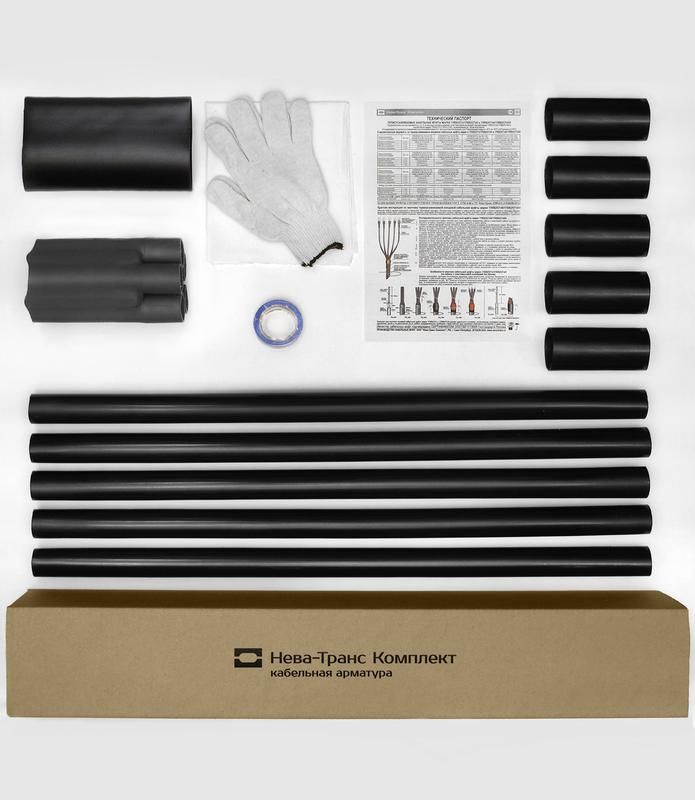

Муфта кабельная концевая внутр. установки 1кВ ПКВТп 5х(70-120мм) без наконечн. Нева-Транс Комплект 22020023 Нева Транс

Муфта кабельная концевая 10КНТп-3х(70-120) без наконечников - это герметичный соединительный элемент для завершения трёхжильных силовых кабелей с бумажной изоляцией на напряжение до 10 кВ. Разработана компанией Нева-Транс, изделие рассчитано на наружную установку и работает в суровых климатических условиях. Артикул 22020023 подходит для кабелей сечением 70–120 мм2, выполненных из меди или алюминия.

Назначение и область применения

Муфта кабельная концевая 10КНТп-3х(70-120) без наконечников используется для оконцевания трёхжильных кабелей с бумажной пропитанной изоляцией, работающих под напряжением до 10 кВ. Применяется исключительно на открытом воздухе - на опорах ЛЭП, столбах, мачтах, в траншейных коллекторах и других местах, где требуется защищённое окончание кабеля. Подходит для систем распределения электроэнергии в населённых пунктах, промышленных зонах и энергообъектах с внешним расположением кабельных линий.

Технические характеристики

• Тип: муфта концевая термоусадочная
• Число жил: 3
• Номинальное напряжение: 10 кВ
• Рабочий диапазон сечений кабеля: 70–120 мм2
• Материал жилы кабеля: медная или алюминиевая
• Наличие электростатического экрана: да
• Защитный слой: с бронированием (для механической защиты)
• Материал корпуса: полимер (термоусадочный)
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость: к УФ-излучению, атмосферным осадкам, перепадам температур

Совместимость и монтаж

Муфта 10КНТп-3х(70-120) без наконечников совместима только с кабелями типа КГ, АКГ, КВВГнг(A)-FRLS и аналогичными, имеющими бумажную пропитанную изоляцию и металлическую броню. Монтаж выполняется методом термоусадки: после подготовки кабеля (зачистка, удаление брони, изоляции) муфта одевается на конец кабеля и равномерно прогревается газовой горелкой до плотного обтягивания. Для правильного монтажа необходимо соблюдать последовательность сборки, указанную в инструкции производителя. Отсутствие наконечников требует самостоятельной установки контактных наконечников подходящего сечения перед монтажом муфты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошло независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Полимерная оболочка обеспечивает экологическую безопасность - материал не содержит свинца и фталатов. Высокая степень герметизации предотвращает попадание влаги внутрь, снижая риск пробоя изоляции.

Преимущества

• Высокая долговечность благодаря устойчивости к УФ-излучению и агрессивной среде
• Автоматическая герметизация при термоусадке - минимум риска протечек
• Наличие бронированного покрова повышает механическую прочность при открытой прокладке
• Широкий температурный диапазон позволяет использовать в регионах с холодным климатом
• Легко проверить качество монтажа: после нагрева муфта полностью облегает кабель, образуя единое целое

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или XLPE-изоляцией - только для бумажной пропитанной
• Запрещено использование внутри помещений без принудительной вентиляции - возможен перегрев при длительной нагрузке
• Не предназначен для подземной прокладки без дополнительной защиты (например, в трубах или каналах)
• Требуется точное соответствие сечения кабеля: применение с проводниками меньше 70 мм2 или больше 120 мм2 недопустимо
• Не заменяет наконечники - необходимо самостоятельно устанавливать контакты нужного типа

Примеры использования

• Оконцовка кабеля КГ-10 на опоре воздушной линии 10 кВ
• Подключение кабеля к трансформатору на столбе в деревне
• Завершение кабельной линии в мачтовой камере на промплощадке
• Обустройство ответвлений от подземной сети к световым опорам

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля штангенциркулем - даже небольшая разница влияет на герметичность
• Используйте только рекомендованную газовую горелку с регулируемым пламенем; избегайте локального перегрева
• При работе при температуре ниже –20 C согрейте муфту в помещении хотя бы 30 минут до начала работ
• После монтажа осмотрите поверхность: она должна быть гладкой, без пузырей, вздутий и трещин
• Для удобства хранения и перевозки сохраняйте муфту в оригинальной упаковке - она защищает от пыли и механических повреждений
• Помните: этот тип муфты - часть системы. Все компоненты должны быть одного производителя (Нева-Транс) для гарантии совместимости
