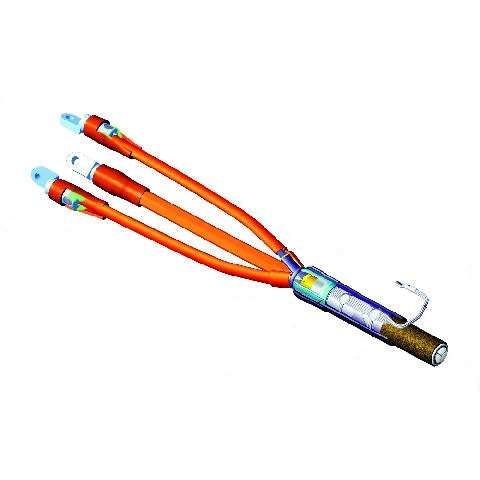

Муфта кабельная концевая внутр. установки 10кВ 3КВТП-10-25/50 с наконечн. 9014475 Подольск kvtpx10x025x50 ПЗЭМИ

Муфта кабельная концевая 10кВ 3КВТП-10-25/50 с наконечником от Подольского завода электромонтажных изделий (ПЗЭМИ) предназначена для герметичного оконцовывания силовых кабелей с бумажной изоляцией на напряжение до 10 кВ, обеспечивая надёжный контакт через встроенный наконечник.

Назначение и область применения

Муфта 3КВТП-10-25/50 используется для создания концевых ответвлений кабелей типа КГ, КР, КВВГ, КАВВГ с медными жилами сечением 25–50 мм2. Применяется там, где требуется вывод кабеля за пределы траншей, коллекторов, распределительных устройств или оборудования - например, на входе в трансформаторную подстанцию, щитовой пункт или на присоединении к выключателю.

Технические характеристики

• Напряжение: 10 кВ
• Сечение кабеля: 25–50 мм2 (по медным жилам)
• Тип кабеля: с бумажной пропитанной изоляцией
• Наличие наконечника: да, для соединения с шиной или зажимом
• Изготовлено из термостойкого полиэтилена и металлических компонентов
• Работает при температуре от –40C до +40C

Совместимость и монтаж

Муфта совместима исключительно с кабелями с бумажной изоляцией, пропитанной маслом или составом на основе смол. Не применяется для кабелей с XLPE, PVC или резиновой изоляцией. Монтаж требует подготовки кабеля: удаление внешней оболочки, брони и изоляционной бумаги с последующей установкой муфты по технологии, указанной в руководстве ПЗЭМИ. Наконечник уже установлен - достаточно обжать его прессом нужного усилия согласно сечению жилы.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ 31984-2012 и внутренними регламентами ПЗЭМИ. Конструкция обеспечивает механическую прочность и устойчивость к воздействию окружающей среды в закрытых помещениях и на открытых участках при условии правильной сборки.

Преимущества

• Уже встроенная металлическая часть снижает время монтажа - не нужны отдельные наконечники
• Высокая степень герметизации предотвращает попадание влаги в место оконцовки
• Стандартные габариты позволяют использовать с типовыми клеммами и зажимами
• Изделие прошло испытания на пробой и долговременную нагрузку

Ограничения применения

• Не допускается использование на кабелях с алюминиевыми жилами
• Не предназначен для постоянного погружения в воду или работы в условиях повышенной влажности без защиты корпуса
• Не рекомендовано применение при температурах ниже –40C без предварительного прогрева материала
• Не заменяет концевые головки для высоких уровней перегрузки - рассчитана на номинальный режим

Примеры использования

• Подключение кабеля КВВГнг(А)-LS 3×50 к выходному зажиму воздушного выключателя в КРУ 10 кВ
• Формирование конца кабеля КГ-10 3×25 перед присоединением к трансформатору
• Оконцовка кабеля в камере распределительного устройства на подстанции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 25–50 мм2; меньшее или большее сечение недопустимо
• Обязательно используйте пресс для обжима наконечника с матрицей, соответствующей размеру жилы
• При работе в холодном климате храните муфту при комнатной температуре минимум 2 часа до начала монтажа
• Проверяйте целостность изоляции после сборки - трещины или деформация корпуса - повод для отказа от установки
• На объектах с риском механических повреждений рекомендуется дополнительно защитить муфту кожухом или трубой
