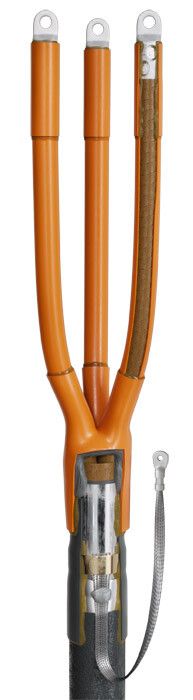

Муфта кабельная концевая 10кВ 3КВТп-10-25/50-Б КВТ 50115

Муфта кабельная концевая 3КВТп-10-25/50-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для установки внутри помещений, обеспечивает герметичность, электрическую безопасность и долговечность соединения за счет термоусадки и специализированной комплектации.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-25/50-Б используется для завершения кабельных линий — создания безопасного выхода силового кабеля из канала, шахты или распределительного устройства. Применяется там, где требуется изолировать и герметизировать конец кабеля перед подключением к оборудованию: трансформаторам, щитам, кабельным вводам, распределительным пунктам.

• Работает с кабелями типа: ААБл, АСБл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв, АСБ2лШв.
• Подходит для кабелей с броней из стальных лент или без нее, с алюминиевой или свинцовой оболочкой.
• Эксплуатируется только внутри помещений — не предназначен для открытой прокладки или наружной среды.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 25–50 мм²
• Количество жил: 3
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Изоляция кабеля: пропитанная бумажная (маслопропитанная)
• Цвет: черный
• Диапазон рабочих температур: от –50 °C до +50 °C
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Галоген-free состав: все полимеры не содержат галогенов (без выделения токсичных газов при нагреве)

Совместимость и монтаж

Муфта 3КВТп-10-25/50-Б совместима с кабелями указанного типа и сечения. Установка выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ).

Комплектация

• Перчатка термоусаживаемая (кирпично-красного цвета)
• Жильные трубки изоляции
• Концевые манжеты
• Поясная манжета с термоплавким клеем
• Болтовые наконечники (в комплекте)
• Пружина постоянного давления для заземления
• Герметик маслостойкий

В комплекте предусмотрено использование именно болтовых наконечников — они уже установлены. Для монтажа также необходим набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Заземление

• На кабели с алюминиевой или свинцовой оболочкой — заземление через пружину постоянного давления (не требует пайки).
• На кабели со стальной броней — заземление выполняется пайкой; для этого требуется доп. комплект КМПБ.
• Пружина предотвращает перегрев бумажной изоляции при случайном контакте с тугоплавким припоем.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 — требования к термоусаживаемым концевым муфтам для кабелей до 35 кВ.
• Произведена по ТУ 3599-006-97284872-2006 — техническому условию, регламентирующему качество и тестирование.
• Материалы не содержат галогенов — при возгорании не выделяют едких газов, что важно для закрытых помещений.
• Термопластик негорючий — снижает риск распространения пламени.

Преимущества

• Высокая герметичность благодаря термоплавкому клею и маслостойкому герметику — предотвращает попадание влаги и масла.
• Устойчивость к УФ-лучам — даже при временной экспозиции свету сохраняет целостность.
• Универсальная комплектация — можно использовать как болтовые, так и опрессовочные наконечники (хотя в данной модели уже встроены болтовые).
• Простота монтажа — термоусадка не требует сложных инструментов, кроме горелки и набора НМБ-6.
• Надежное заземление — пружина исключает риски повреждения изоляции при монтаже.

Ограничения применения

• Не применяется на открытом воздухе — не имеет защиты от осадков, солнца и механических нагрузок вне помещения.
• Не подходит для кабелей с пластмассовой изоляцией (XLPE, PVC) — рассчитана только на бумажную маслопропитанную изоляцию.
• Требуется точное соблюдение сечения кабеля: 25–50 мм². Использование с меньшим или большим сечением недопустимо.
• Для кабелей со стальной броней обязательна установка дополнительного комплекта заземления КМПБ.
• Не рекомендовано многократное перемещение после монтажа — термоусадка фиксирует форму навсегда.

Примеры использования

• Оконцовка кабеля ААБл 3×35 мм² перед подключением к трансформатору в подстанции.
• Завершение кабельной линии в распределительном пункте ЖКХ с бронированным кабелем АСБГ.
• Подключение кабеля ААШв к вводному устройству цеха с алюминиевой оболочкой.

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля — он должен подходить под размеры муфты (не более 50 мм²).
• Используйте только горелку ПГ (КВТ) — другие типы могут перегреть материал и вызвать деформацию.
• При работе с кабелем со стальной бронью всегда имейте под рукой комплект КМПБ — без него заземление будет ненадежным.
• Не снимайте защитную пленку с термоусаживаемых элементов заранее — она предохраняет клей от загрязнения.
• После монтажа проверьте равномерность усадки: нет ли пузырей, вздутий или неплотного прилегания — это указывает на ошибку нагрева.
• Храните муфту в сухом месте при температуре от –10 °C до +30 °C — длительное хранение при экстремальных температурах снижает эластичность материалов.
