Муфта кабельная концевая внутр. установки 10кВ 3КВТП-10-70/120 с наконечн. 9014477 Подольск kvtpx10x070x120 ПЗЭМИ

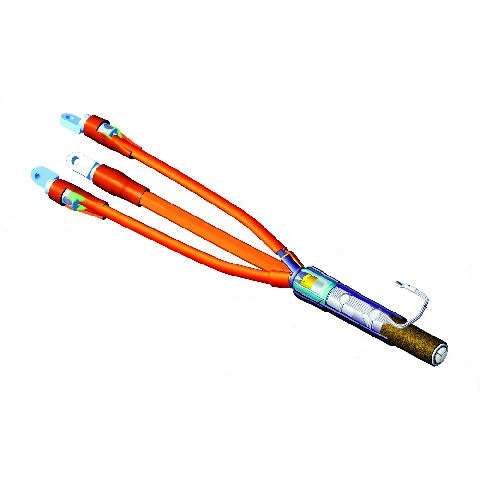

Муфта кабельная концевая внутренней установки 10 кВ 3КВТП-10-70/120 с наконечниками от Подольского завода электромонтажных изделий (ПЗЭМИ) предназначена для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Устройство обеспечивает надёжную изоляцию и механическую фиксацию кабеля в местах подключения к оборудованию внутри помещений.

Назначение и область применения

Муфта 3КВТП-10-70/120 используется для оконцевания кабелей в распределительных устройствах, трансформаторных подстанциях, щитовых помещениях и других закрытых объектах. Она позволяет безопасно подключить кабель к шинам, выключателям, трансформаторам или другому высоковольтному оборудованию. Применяется там, где требуется исключить доступ влаги, пыли и внешних воздействий к месту соединения.

Технические характеристики

• Количество жил: 3 - соответствует стандартной трёхжильной структуре кабелей 10 кВ
• Напряжение: 10 кВ - рассчитана на работу в сетях до 10 кВ переменного тока
• Номинальное сечение кабеля: 70–120 мм2 - подходит для кабелей с медными или алюминиевыми жилами указанного сечения
• Исполнение: термоусадочное - корпус формируется за счёт нагрева специальной трубки, обеспечивающей плотное прилегание к кабелю
• Установка: внутренняя - предназначен для монтажа в сухих, защищённых помещениях, не для уличного или подземного использования
• Наличие наконечников: в комплекте - готовые контактные элементы для быстрого подключения к шинам

Совместимость и монтаж

Муфта совместима с кабелями типа СИП, ВВГнг(А)-LS, КГ, АВВГ, а также другими с изоляцией из сшитого полиэтилена. Для монтажа необходим термофен с регулируемой температурой (не менее 150C). Перед установкой необходимо:

• Обрезать кабель ровно, удалить броню и экран
• Очистить жилы от изоляции и смазки
• Надеть муфту на кабель до начала работ
• Постепенно прогревать термоусадочные элементы равномерно, начиная с центра

Не допускается перегрев - это может повредить изоляцию. Монтаж выполняется только после проверки целостности кабеля и отсутствия напряжения.

Безопасность и стандарты

Муфта 3КВТП-10-70/120 изготовлена в соответствии с требованиями ГОСТ 31944-2012 и ТУ 16-705.811-2018. Конструкция обеспечивает электрическую прочность и предотвращает поверхностный пробой. Наконечники выполнены из меди с оловянным покрытием - снижают переходное сопротивление и защищают от окисления.

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Готовые наконечники экономят время на сборке - не требуют дополнительной опрессовки
• Стабильная работа при колебаниях температуры в пределах +40…–40 C
• Низкая вероятность деформации при длительной нагрузке - материал сохраняет форму

Ограничения применения

• Не применяется для наружной установки - не имеет защиты от UV-излучения и осадков
• Не подходит для кабелей с сечением меньше 70 мм2 или больше 120 мм2
• Не рекомендовано использование в условиях постоянного контакта с маслом, химическими растворителями или агрессивными газами
• Требуется соблюдение минимального радиуса изгиба кабеля - не менее 15D (где D - диаметр кабеля)

Примеры использования

• Оконцевание кабеля перед подключением к вводному устройству трансформаторной подстанции
• Формирование конца кабеля в ячейке КРУ 10 кВ
• Подключение кабеля к автоматическим выключателям или рубильникам в распределительном щите
• Завершение линии питания для оборудования в цехах, энергообъектах, метрополитенах

Практические советы

• Перед монтажом всегда сверьте сечение кабеля с диапазоном 70–120 мм2 - даже небольшое отклонение может нарушить герметичность
• Используйте термофен с контролируемой температурой - слишком горячий воздух вызывает прожиг термоусадочных материалов
• Проверьте наличие всех деталей: основная трубка, наконечники, термоусадочные кольца - в комплекте всё должно быть
• После монтажа проведите визуальный контроль: нет ли пузырей, трещин или неплотного прилегания
• Для удобства работы используйте защитные перчатки и средства индивидуальной защиты - работа с высоким напряжением требует осторожности
