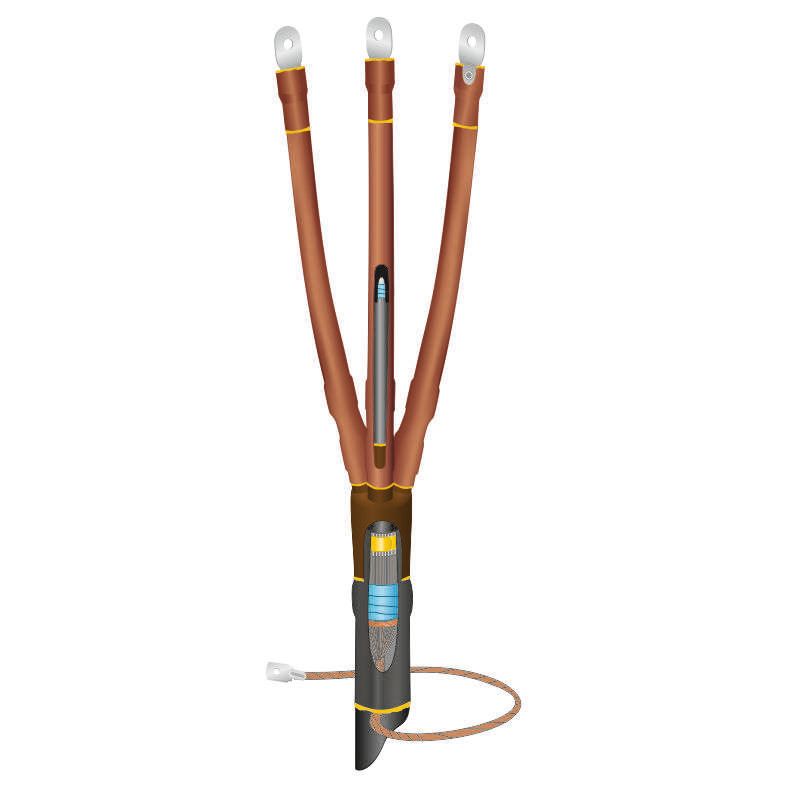

Муфта кабельная концевая внутр. установки 10кВ 10ПКВТпбН-3х(70-120)/800мм с болт. наконечн. Нева-Транс Комплект 22060008 Нева Транс

Муфта кабельная концевая внутренняя установки 10кВ 10ПКВТпбН-3х(70-120)/800мм с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена. Применяется в закрытых помещениях при напряжении до 10 кВ, обеспечивает надёжный контакт через болтовые наконечники и защищён от внешних воздействий благодаря термоусадочной конструкции.

Назначение и область применения

Муфта 10ПКВТпбН-3х(70-120)/800мм используется для завершения трёхжильных силовых кабелей сечением 70, 95 и 120 мм2, имеющих изоляцию из сшитого полиэтилена и металлический экран (проволочный или ленточный). Подходит для установки внутри зданий - в распределительных устройствах, трансформаторных подстанциях, кабельных камерах и других закрытых объектах. Не предназначена для улицы или сырых сред вне помещений.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип муфты: концевая, термоусадочная
• Экран: наличие - да (медный проволочный или ленточный)
• Защитный покров: с броней (совместима с кабелями как с бронёй, так и без неё)
• Оболочка: ПВХ (поливинилхлорид)
• Материал изоляции: сшитый полиэтилен
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка (нагрев тепловым феном)

Совместимость и монтаж

Муфта 10ПКВТпбН-3х(70-120)/800мм совместима с кабелями типа СИП, ВВГнг, АВВГнг и аналогичными, имеющими сшитый полиэтилен и металлический экран. Для монтажа требуется термофен с регулируемой температурой. Перед установкой необходимо:

• Зачистить кабель до требуемых размеров согласно инструкции производителя;
• Подготовить жилы - обрезать, зачистить, установить болтовые наконечники;
• Надеть муфту на кабель, равномерно нагреть её поверхность до плотной усадки;
• Не допускать перегрева - это повредит изоляцию.

Болтовые наконечники уже установлены - их можно сразу подсоединять к шинам или аппаратам. Диаметр посадочного места рассчитан под кабели указанного сечения - использование с другими значениями недопустимо.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России
• Материалы не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации

Преимущества

• Высокая механическая прочность и долговечность благодаря сшитому полиэтилену
• Автоматическая герметизация после термоусадки - исключает попадание влаги
• Готовые болтовые наконечники снижают время монтажа и риск ошибок
• Широкий температурный диапазон позволяет использовать в холодных и жарких помещениях
• Экологически безопасный материал ПВХ без галогенов

Ограничения применения

• Не применяется на открытом воздухе - не имеет защиты от УФ-излучения и осадков
• Не рекомендовано применение при температурах ниже –50 C или выше +50 C
• Не совместима с кабелями другого числа жил (например, одножильными или четырёхжильными)
• Не подходит для кабелей с изоляцией из бумаги, этилпропилена или ПВХ - только сшитый полиэтилен
• Требуется точное соблюдение технологии термоусадки - неквалифицированный монтаж снижает надёжность

Примеры использования

• Оконцовка кабеля перед подключением к трансформатору в КТП
• Завершение кабеля в распределительном щите 6–10 кВ
• Подключение кабеля к автоматическому выключателю или рубильнику в цеховой сети
• Замена старой муфты в существующей кабельной линии внутри помещения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 70, 95 или 120 мм2
• Не экономьте на термофене - нужна равномерная температура без локальных перегревов
• При работе с бронированным кабелем обязательно удалите броню до уровня начала муфты
• После усадки проверьте целостность изоляции и плотность прилегания к кабелю - нет ли пузырей или трещин
• Храните муфту в сухом месте при комнатной температуре - не допускайте заморозки материала до монтажа
