Муфта кабельная концевая внутр.установки 10кВ 1ПКВТ-10-70/120-Б КВТ 57810

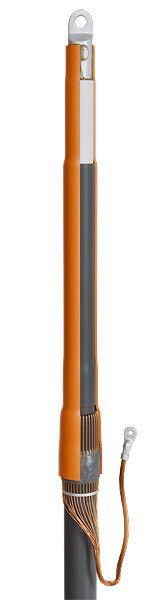

Муфта кабельная концевая 1ПКВТ-10-70/120-Б с болтовыми наконечниками КВТ — это готовое решение для безопасного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутренней установки, обеспечивает герметичность, электрическую изоляцию и надёжное заземление. Артикул 57810 относится к серии 1ПКВТ-10 от производителя КВТ.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-70/120-Б с болтовыми наконечниками КВТ используется для завершения одножильных кабелей с изоляцией из сшитого полиэтилена. Применяется там, где требуется подключение кабеля к оборудованию — например, к трансформаторам, распределительным устройствам, автоматике или шинопроводам. Установка допускается только внутри помещений. Подходит для кабелей типов АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также аналогов с медными или алюминиевыми жилами.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение жилы: 70–120 мм²
• Количество проводников: 1
• Тип изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Способ монтажа: термоусадка
• Комплектация: болтовые наконечники, антитрекинговая трубка, герметизирующая лента, термоплавкий клей
• Стандарт: ГОСТ 13781.0-86, ТУ 3599-005-97284872-2015
• Безгалогеновые материалы (HF=Halogen Free)

Совместимость и монтаж

Муфта 1ПКВТ-10-70/120-Б с болтовыми наконечниками КВТ совместима с кабелями, имеющими медный или алюминиевый центральный проводник. Для кабелей с алюминиевой жилой — использование возможно. Для кабелей с броней из стали или алюминия требуются дополнительные элементы заземления — комплект заземления КМПБ.

Монтаж выполняется методом термоусадки с применением пропановой горелки ПГ (КВТ). Перед сборкой необходимо снять внешнюю оболочку, полупроводящий экран и подготовить жилу. Болтовые наконечники уже установлены — их можно закрепить на контактном выводе без опрессовки. Заземляющий провод формируется из медного экрана кабеля; наконечник для него в комплект не входит — его нужно приобрести отдельно.

Безопасность и стандарты

Муфта 1ПКВТ-10-70/120-Б с болтовыми наконечниками КВТ соответствует требованиям ГОСТ 13781.0-86 и изготовлена по собственному техническому условию ТУ 3599-005-97284872-2015. Антитрекинговая трубка предотвращает образование поверхностных разрядов, что повышает безопасность при работе под напряжением. Все полимеры не содержат галогенов — при возгорании не выделяются токсичные газы. Материалы устойчивы к ультрафиолету и перепадам температур, но эксплуатация возможна только в защищённых помещениях.

Преимущества

• Заранее установленные болтовые наконечники — экономят время на сборке
• Антитрекинговая трубка равномерно распределяет электрическое поле у среза экрана — снижает риск пробоя
• Термоплавкий клей и герметизирующая лента обеспечивают полную герметичность без дополнительных действий
• Универсальность: можно использовать как болтовые, так и опрессовочные наконечники (по необходимости)
• Высокая механическая прочность и долговечность материала
• Не содержит галогенов — экологически безопаснее при аварийных ситуациях

Ограничения применения

• Не предназначен для наружной установки — даже при наличии UV-защиты материал не рассчитан на постоянное воздействие осадков и прямого солнца
• Не применяется для многожильных кабелей — только для одножильных
• Для кабелей с броней из стали или алюминия обязательна установка дополнительного комплекта заземления КМПБ
• Не подходит для кабелей с сечением менее 70 мм² или более 120 мм²
• Муфты серии 1ПКВТ-10-800(Б) нельзя использовать с медными жилами — это правило не распространяется на модель 70/120

Примеры использования

• Оконцевание кабеля АПвП2г перед подключением к вводному устройству в подстанции
• Завершение кабеля питания для трансформатора в распределительном пункте
• Подключение кабеля к автоматическому выключателю в щитовой комнате
• Формирование конца кабеля для присоединения к шинопроводу в промышленном цехе

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — 70–120 мм². Отклонение ведёт к плохому контакту или повреждению муфты
• При снятии полупроводящего экрана используйте специальные инструменты — не допускайте глубоких царапин на изоляции жилы
• Для заземления используйте наконечник подходящего типа (например, НШВИ или НШКИ) и запрессуйте его на медный экран
• При нагреве термоусадочных элементов равномерно перемещайте пламя горелки — не задерживайтесь на одном месте, чтобы не прожечь материал
• Храните муфту в сухом месте при температуре от –10 °C до +30 °C — длительное хранение при минусовых температурах может изменить эластичность материалов
• Для массового монтажа рекомендованы инструменты КВТ: горелка ПГ и набор НМБ-6 для срыва головок — они обеспечивают точность и скорость работы
