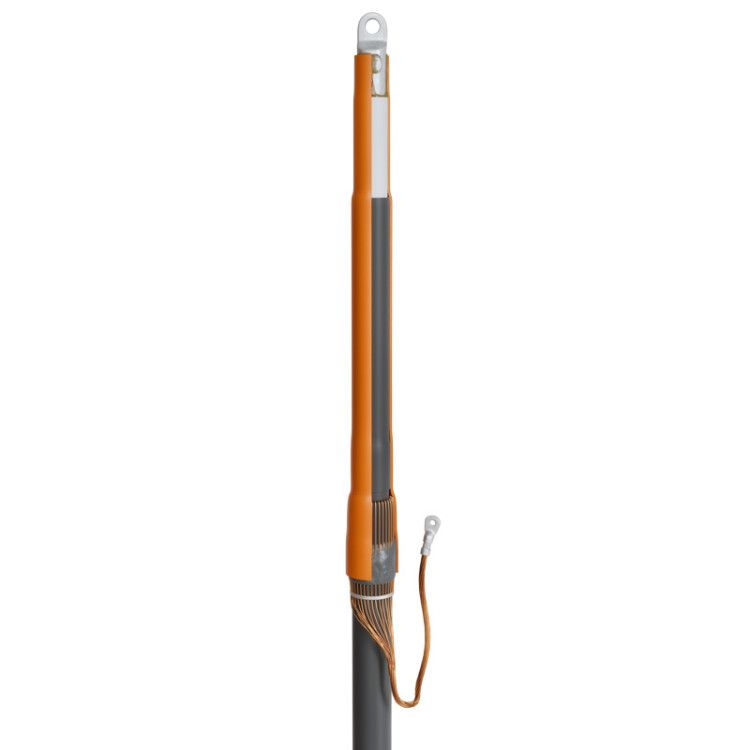

Муфта кабельная концевая 10кВ 1ПКВТ-10-70/120 нг-LS КВТ 76419

Муфта кабельная концевая 1ПКВТ-10-70/120 нг-LS (КВТ) предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутренней установки в помещениях, обеспечивает герметичность, электробезопасность и долговечность соединения. Бренд КВТ и артикул 76419 указывают на соответствие спецификациям ТУ 3599-005-97284872-2015.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-70/120 нг-LS (КВТ) используется для завершения одножильных кабелей с экранированной изоляцией из сшитого полиэтилена. Применяется исключительно внутри помещений — в кабельных камерах, трансформаторных подстанциях, распределительных пунктах. Не предназначена для открытой установки на улице или в условиях повышенной влажности вне закрытых объектов.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Поперечное сечение кабеля: 70–120 мм²
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик (нг-LS)
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 °C до +50 °C
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 1ПКВТ-10-70/120 нг-LS (КВТ) совместима с кабелями типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г — все с медными токопроводящими жилами и медным экраном из проволок. Для кабелей с алюминиевой жилой требуется другая модификация — 1ПКВТ-10-800(Б).

Монтаж выполняется методом термоусадки с использованием пропановой горелки ПГ (КВТ). Процедура включает:

• Снятие внешних слоев кабеля (оболочка, экран, изоляция)
• Надевание термоусаживаемых элементов: антитрекинговой трубки, изоляционной гильзы
• Подогрев для равномерной усадки — образуется плотное, герметичное соединение
• Формирование заземления из медного экрана кабеля с последующей опрессовкой

Для кабелей с броней из стали или алюминия требуется дополнительный комплект заземления КМПБ. Установка требует точного соблюдения порядка сборки — отступление от технологии снижает надежность.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Материалы классифицированы как негорючие (нг-LS): не поддерживают горение, малодымные
• Антитрекинговая трубка устойчива к поверхностным пробоям и старению
• Термоплавкий клей и герметизирующая лента гарантируют водонепроницаемость

Преимущества

• Эффективное распределение электрического поля благодаря трубке выравнивания потенциала — снижает риск коронного разряда
• Высокая степень защиты IP67 после монтажа — предотвращает попадание пыли и влаги
• Универсальность: можно применять как с опрессованными, так и с болтовыми наконечниками (при самостоятельном приобретении)
• Долговечность: материалы сохраняют свойства при широком диапазоне температур
• Заземление формируется из самого экрана кабеля — минимизирует точки соединения

Ограничения применения

• Не допускается использование на кабелях с алюминиевыми жилами — применяйте модель 1ПКВТ-10-800(Б)
• Только для внутреннего монтажа; не предназначена для наружной установки, даже под навесом
• Не работает с многожильными кабелями — только одножильные
• Требует наличия профессионального инструмента: горелки, инструментов для снятия экрана
• Комплект поставки рассчитан на три фазы — одна муфта покрывает одну фазу, поэтому для полноценной установки нужна тройка

Примеры использования

• Оконцевание кабеля АПвП 1×120 мм² перед подключением к трансформатору в подземной кабельной камере
• Завершение линии питания для промышленного оборудования с напряжением 10 кВ
• Монтаж в распределительных устройствах (РУ) заводских цехов
• Замена поврежденного конца кабеля в кабельном канале без замены всей линии

Практические советы

• Перед монтажом проверьте сечение кабеля — оно должно точно попадать в диапазон 70–120 мм². Перегрузка или недогрузка снижают герметичность
• При работе с бронированным кабелем всегда используйте комплект заземления КМПБ — иначе заземление будет ненадежным
• Инструменты: рекомендованы именно ПГ (КВТ) и НМБ-6 (КВТ) — другие горелки могут перегреть материал
• При усадке нагревайте равномерно, начиная с середины элемента — избегайте локального перегрева
• Поставка осуществляется кратно 3 штукам — планируйте заказ на целую фазу (три муфты)
• Храните в сухом месте при температуре от –10 °C до +30 °C — не допускайте длительного воздействия УФ-лучей
