Муфта кабельная концевая 1кВ 1ПКТ(б)-1-70/120 (Б) нг-LS КВТ 74215

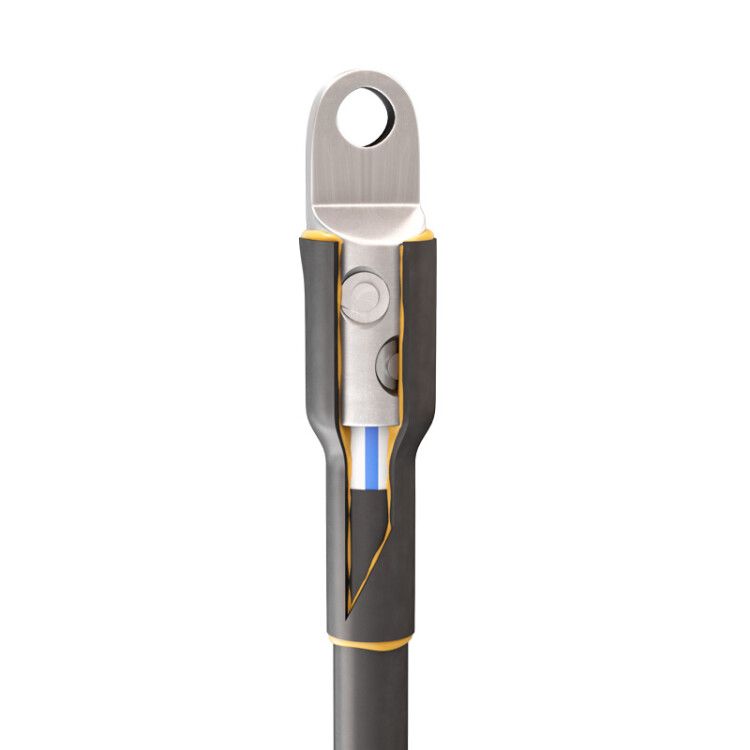

Муфта кабельная концевая 1ПКТ(б)-1-70/120 (Б) нг-LS с болтовыми наконечниками от компании КВТ предназначена для надёжного и герметичного оконцевания одножильных силовых кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Конструкция с термоусадкой и болтовыми соединителями обеспечивает долговечное соединение даже в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Назначение и область применения

Муфта 1ПКТ(б)-1-70/120 (Б) нг-LS используется для герметичного оконцевания кабелей с металлической броней и изоляцией из ПВХ, СПЭ или ЭПР. Подходит для установки на кабелях типов: АВБбШв, АВВБ, АВВБГ, ПвБбШв, РБВ, РБР, РРГЭ и других, указанных в документации. Особенно эффективна там, где требуется высокая степень защиты от влаги, пыли и химических воздействий - например, на открытых участках трасс, в траншейных колодцах, на промышленном оборудовании и в системах энергообеспечения.

Технические характеристики

• Количество жил: 1
• Поперечное сечение кабеля: 70–120 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: нг-LS - негорючий, маловыделяющий дым и газы при горении
• Материал корпуса: термопластик негорючий
• Метод монтажа: термоусадка с клеевым слоем
• Диапазон рабочих температур: от –50 C до +50 C
• Коэффициент усадки: до 4:1
• Цвет: черный
• Комплектация: болтовой наконечник, термоусаживаемая манжета с клеем, защитный кожух с клеем, система непаяного заземления

Совместимость и монтаж

Муфта совместима с любыми одножильными кабелями - как с круглыми, так и с секторными жилами, моножильными и многопроволочными. Монтаж выполняется путём нагрева термоусадочных элементов строительным феном до равномерной усадки. Болтовой наконечник закрепляется на жиле через эксцентриковое отверстие; момент затяжки контролируется срывом головок болтов при достижении оптимального усилия. Это исключает пере- или недозатяжку. Защитный кожух и манжета образуют двойной уровень герметизации благодаря расплавлению внутреннего клеевого слоя, который заполняет микрорельеф поверхности кабеля.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Изготовлена из материалов класса нг-LS - не распространяет горение, минимальное выделение дыма и токсичных веществ при возгорании
• Устойчива к длительному воздействию ультрафиолетового излучения
• Не требует пайки - снижает риск повреждения изоляции и ускоряет монтаж

Преимущества

• Мультиразмерный дизайн - один комплект покрывает весь диапазон сечений 70–120 мм2, что уменьшает необходимость хранить множество вариантов
• Автоматический контроль момента затяжки за счёт срываемых болтов - гарантирует стабильно качественный электрический контакт
• Высокая герметизация: двухслойная термоусадка с клеем предотвращает попадание влаги и коррозию контактов
• Заземление встроено - не нуждается в дополнительных решениях
• Стойкость к экстремальным температурам - работает в суровых климатических условиях

Ограничения применения

• Не кабели с изоляцией из полиэтилена низкого давления (ПНД) - материал несовместим
• На кабелях с этиленпропиленовой изоляцией (ЭПР) рекомендуется применять пружину ППД №1 для предотвращения деформации изоляции при усадке
• Не предназначен для работы при постоянном погружении в воду - хотя IP-защита высока, она не заменяет полностью герметичные соединители для подводных объектов
• Требуется источник тепла (строительный фен) - невозможен монтаж без него

Примеры использования

• Оконцовка кабеля АВБбШвнг-LS на входе в распределительный щит на промплощадке
• Ремонт аварийного участка кабельной линии в подземном колодце
• Подключение питания к насосной станции с открытым монтажом
• Обустройство временных сетей на строительных площадках
• Оснащение ремонтно-аварийных бригад - одна муфта решает задачу для нескольких типов кабелей

Практические советы

• Перед монтажом обязательно удалите броню и внешнюю оболочку кабеля точно до уровня, указанного в инструкции - лишняя часть может помешать плотному прилеганию термоусадки
• Проверьте соответствие сечения жилы - если кабель имеет сечение менее 70 мм2, используйте другую модель (например, 1ПКТ(б)-1-25/50)
• При работе в холодную погоду прогрейте муфту перед установкой - это улучшит адгезию клея
• Не применяйте открытый пламя для усадки - только строительный фен с регулируемой температурой
• После монтажа проверьте целостность усадки: нет ли пузырей, вздутий или неплотных участков - они свидетельствуют о некорректном нагреве
