Муфта кабельная концевая 1кВ 5ПКТп(б)-1-70/120-Б КВТ 60339

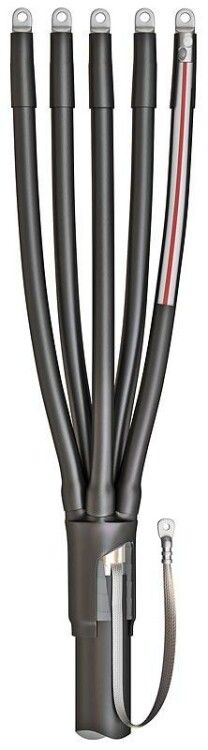

Муфта кабельная концевая 5ПКТп(б)-1-70/120-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР, рассчитана на работу при напряжении до 1 кВ и подходит как для внутреннего, так и для наружного монтажа. Конструкция выполнена из негорючего термопластика, обеспечивает герметичность за счет термоплавкого клея и совместима с кабелями различных типов.

Назначение и область применения

Муфта кабельная концевая 5ПКТп(б)-1-70/120-Б с болтовыми наконечниками применяется для завершения пятижильных кабелей, когда требуется изолировать и механически закрепить токоведущие жилы. Подходит для кабелей с броней и без неё, в том числе таких типов, как АВБбШв, АВВГ, NYM, NYY, РВГ и других. Устанавливается внутри помещений и на открытом воздухе - материал устойчив к ультрафиолету, влаге и перепадам температур. Применяется в распределительных устройствах, на столбах ЛЭП, в кабельных колодцах, на промышленном оборудовании и в системах автоматизации.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Количество жил: 5
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Галоген-free состав: да - материалы не выделяют опасные газы при нагреве

Совместимость и монтаж

Муфта 5ПКТп(б)-1-70/120-Б с болтовыми наконечниками от КВТ совместима с кабелями, имеющими изоляцию из ПВХ, СПЭ или ЭПР. Она работает как с бронированными, так и с небронированными кабелями - наличие "(б)" в названии указывает на возможность работы с броней. Для монтажа используются болтовые наконечники, входящие в комплект; можно также применять наконечники под опрессовку - изделие универсально.

Процесс монтажа:

1. Подготовьте конец кабеля: удалите внешнюю оболочку, броню (при наличии), изоляцию жил.
2. Наденьте термоусаживаемые элементы (манжеты, перчатки) на кабель в правильной последовательности - перед началом прогрева.
3. Закрепите жилы с помощью болтовых наконечников.
4. Нагрейте все элементы равномерно пропановой горелкой ПГ (например, КВТ) до плотного обтягивания и активации клея.
5. Проверьте герметичность - клей должен выступить по шву.

Для кабелей с металлической броней (сталь или алюминий) обязательна установка системы заземления. В базовый комплект входит роликовая пружина, но для полноценного заземления потребуется доп.комплект КМПБ.

Безопасность и стандарты

Муфта 5ПКТп(б)-1-70/120-Б с болтовыми наконечниками изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные компоненты не содержат галогенов - при возгорании не образуют едких паров, что повышает безопасность в замкнутых помещениях. Температурный режим (-50…+50 C) гарантирует сохранение целостности изоляции даже в суровых условиях. Материалы устойчивы к воздействию UV-излучения, что делает продукт долговечным при наружной эксплуатации.

Преимущества

• Высокая степень защиты IP67 благодаря термоплавкому клею - исключает попадание воды и пыли.
• Универсальная комплектация: один комплект подходит для кабелей с броней и без, с болтовыми или опрессованными наконечниками.
• Не требует сварки или пайки - заземление реализовано механически через пружину.
• Легко монтировать - процесс занимает меньше времени, чем сборка литых муфт.
• Устойчивость к экстремальным температурам и агрессивной среде - подходит для Арктики и тропиков.
• Срок службы более 30 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не кабели с бумажной изоляцией или маслонаполненные.
• Не рекомендовано использование при температурах ниже –50 C - возможна хрупкость материала.
• Требует наличия специального инструмента: пропановой горелки и набора для срыва головок болтов (НМБ-6).
• Для кабелей с броней обязательно использование дополнительного комплекта заземления КМПБ - без него заземление будет ненадежным.
• Не предназначен для многожильных кабелей с числом жил отличным от 5.

Примеры использования

• Оконцовка кабеля АВБбШв 3×70+2×50 на выходе из распределительного щита.
• Подключение кабеля NYM к трехфазному двигателю на открытой площадке.
• Монтаж на воздушной линии - переход от кабеля к ответвлению на фонарный столб.
• Система автономного энергообеспечения - оконцевание кабеля от дизельгенератора.
• Промышленный конвейер с частотным преобразователем - защита концов кабелей управления.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70–120 мм2. Перегрузка или недогрузка снижают надежность контакта.
• При работе с броней всегда используйте комплект КМПБ - он обеспечивает надежный контакт между броней и заземляющим проводом.
• Нагревайте муфту медленно и равномерно - начинайте с центральной части, двигайтесь к краям. Это предотвращает пузыри и неплотное прилегание.
• Не используйте обычный бытовой фен - нужна именно пропановая горелка с регулируемым пламенем.
• Храните муфту в сухом месте, избегая длительного прямого солнечного света - хотя она устойчива к УФ, лучше продлевать срок службы.
• После монтажа осмотрите место соединения: клей должен выдавиться по всем швам - это показатель герметичности.
