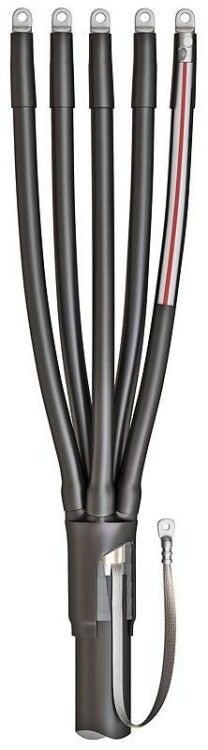

Муфта кабельная концевая 1кВ 5ПКТп-1-70/120 КВТ 60329

Муфта кабельная концевая 5ПКТп-1-70/120 КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, обеспечивает герметичность за счет термоусадки и термоплавкого клея. Артикул 60329, бренд КВТ.

Назначение и область применения

Муфта кабельная концевая 5ПКТп-1-70/120 КВТ применяется для завершения пятижильных кабелей, когда требуется изолировать и защитить конец кабеля от внешних воздействий. Устройство подходит для работы внутри помещений и на открытых участках - например, на столбах, в распределительных щитах, на входах в оборудование. Применяется в сетях до 1 кВ: энергообъекты, промышленные установки, системы освещения, транспортировка электроэнергии к станкам, насосам, конвейерам.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Количество жил: 5
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022
• Галоген-free состав: да - материалы не выделяют опасные газы при нагреве

Совместимость и монтаж

Муфта 5ПКТп-1-70/120 КВТ совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РБВ, АРБВ, РБР, АРБР, РБП и аналогичными. Также работает с кабелями без брони - в этом случае используются базовые элементы комплекта.

Монтаж выполняется методом термоусадки: все компоненты равномерно прогреваются пропановой горелкой ПГ (КВТ). После нагрева материал плотно облегает кабель, образуя прочную изоляцию и герметичный шов благодаря встроенному термоплавкому клею.

Для кабелей с металлической броней предусмотрена непаянная система заземления: в комплект входит роликовая пружина постоянного давления для контакта с бронелентами. Однако для гарантированного заземления рекомендуется дополнять комплект специальным «Комплектом заземления КМПБ». Без него контакт может оказаться недостаточно надежным.

Подключение жил возможно как с помощью болтовых наконечников, так и с применением опрессовываемых - выбор зависит от условий монтажа. Сама муфта не содержит наконечники - они должны быть предоставлены заказчиком.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Произведено по техническим условиям ТУ 3599-006-97284872-2006
• Не содержит галогенов - безопасна при возгорании
• Материалы устойчивы к УФ-излучению и экстремальной погоде
• Работает при температурах от –50 C до +50 C - подходит для холодных регионов

Преимущества

• Высокая степень защиты IP67 - предотвращает попадание воды и пыли даже при частичном погружении
• Автоматическая герметизация за счет термоплавкого клея - не требует дополнительных работ
• Универсальность: один комплект подходит как для кабелей с броней, так и без нее
• Удобный монтаж: минимальное количество деталей, быстрая сборка
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации
• Застежки и фиксаторы обеспечивают механическую устойчивость без дополнительных хомутов

Ограничения применения

• Не предназначен для кабелей с напряжением выше 1 кВ - использование на высших классах опасно!
• Не подходит для многожильных кабелей с числом жил менее 5 или более 5 - комплект рассчитан именно на пятижильные
• Требуется точное соответствие площади сечения: 70–120 мм2; меньшие или большие кабели не будут герметично закрываться
• Необходимо наличие пропановой горелки и инструмента для снятия головок болтов - без них монтаж невозможен
• Для кабелей с броней обязательна установка дополнительного комплекта заземления КМПБ - базовый комплект не гарантирует достаточного контакта

Примеры использования

• Оконцовка кабеля АВБбШв перед подключением к автоматическому выключателю в распределительном щите
• Защита выхода кабеля NYM с улицы в здание через стену
• Монтаж на конце кабеля РВГ, который питает насосную станцию на открытом воздухе
• Завершение питающего кабеля для конвейера на пищевом предприятии с повышенной влажностью
• Подключение кабеля АПвВГ к трансформаторному пункту на воздушной ЛЭП

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - он должен точно попадать в диапазон 70–120 мм2
• Если кабель имеет броню - всегда используйте «Комплект заземления КМПБ» вместе с этой муфтой
• При работе с термоусадкой нагревайте равномерно, начиная с центральной части, чтобы избежать пузырей и неплотного прилегания
• Не используйте обычную газовую горелку - нужна профессиональная пропановая горелка ПГ (КВТ): она обеспечивает контролируемый нагрев
• Выбирайте болтовые наконечники с подходящими размерами под винт - они должны легко проходить через отверстия в концевых манжетах
• Храните муфту в сухом месте, избегая длительного прямого солнечного света - хотя материал UV-стойкий, долгое воздействие снижает эластичность
